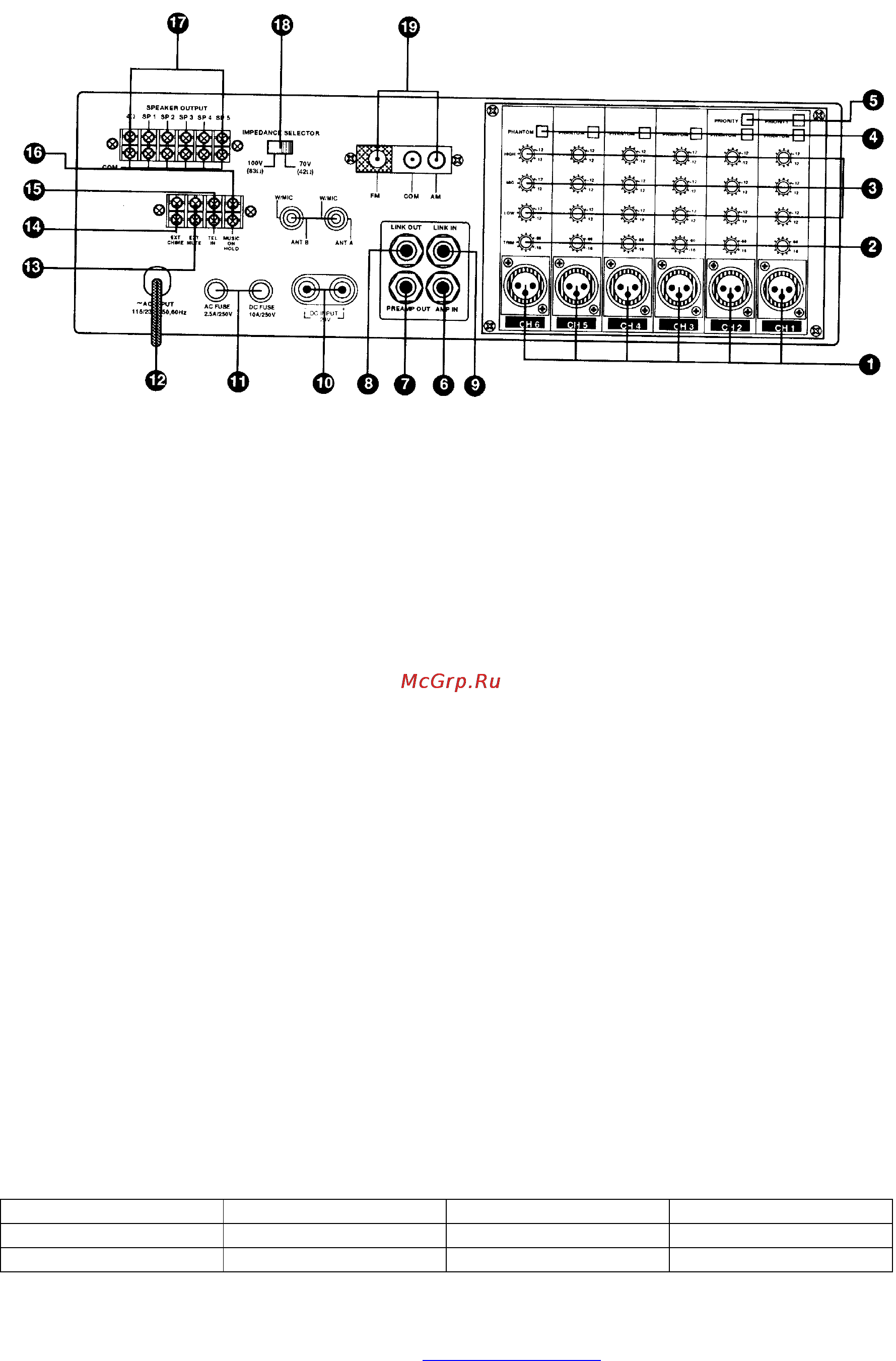

Задняя панель

1. Входные разъёмы CH1-CH6

Разъёмы стандарта XLR jack (Canon).

Входы универсальные (подключаются микрофоны или линейные выходы) выполнены по симметричной

трансформаторной схеме.

2. Раздельная регулировка усиления по входам.

Используется для приведения сигналов от различных источников к одному уровню.

При завышенном входном сигнале возможны сильные искажения звука.

3. Раздельные регулировки тембра по входам

По три регулятора на каждый канал: средние, высокие, низкие частоты.

Пределы регулирования ±12dB

4. Клавиши включения питания конденсаторных микрофонов (раздельно на каждый вход).

При нажатии клавиши на входной разъём подаётся постоянное напряжение 24В через

токоограничивающие резисторы. Если Вы не используете конденсаторные микрофоны, то все клавиши 4

должны находится в не нажатом состоянии.

5. Клавиши приоритета (только для 1-го и 2-го входа)

Делает вход приоритетным по отношению к другим.

6. Вход усилителя мощности

Если вставить штекер в гнездо входа усилителя мощности, то все входные сигналы автоматически

отключатся. На вход усилителя мощности будет поступать сигнал только от внешнего источника.

7. Выход предусилителя

Если вставить штекер в гнездо входа усилителя мощности, то все входные сигналы автоматически

отключатся.

Гнезда 6 и 7 обычно используются для включения промежуточных устройств обработки звука между

предусилителем и усилителем мощности.

8. Линейный выход

Используется для подключения других устройств (записывающая дека и т.п.)

9. Линейный вход

Для подключения внешнего микшера.

10. Клеммы для подключения резервного питания 24В.

красная — плюс

черная - минус

11. Предохранители

Если предохранитель перегорел, замените его согласно таблице.

AC 100V/120V AC 220V/230V/240V DC24V

PAM-60

3A 1,5A 5A

PAM-120

5A 2,5A 10A

Если предохранитель продолжает перегорать, обратитесь в службу технической поддержки.

12. Гнездо для подключения шнура сетевого питания.
