www.viguard.pro +7 495 984 7567 info@viguard.pro

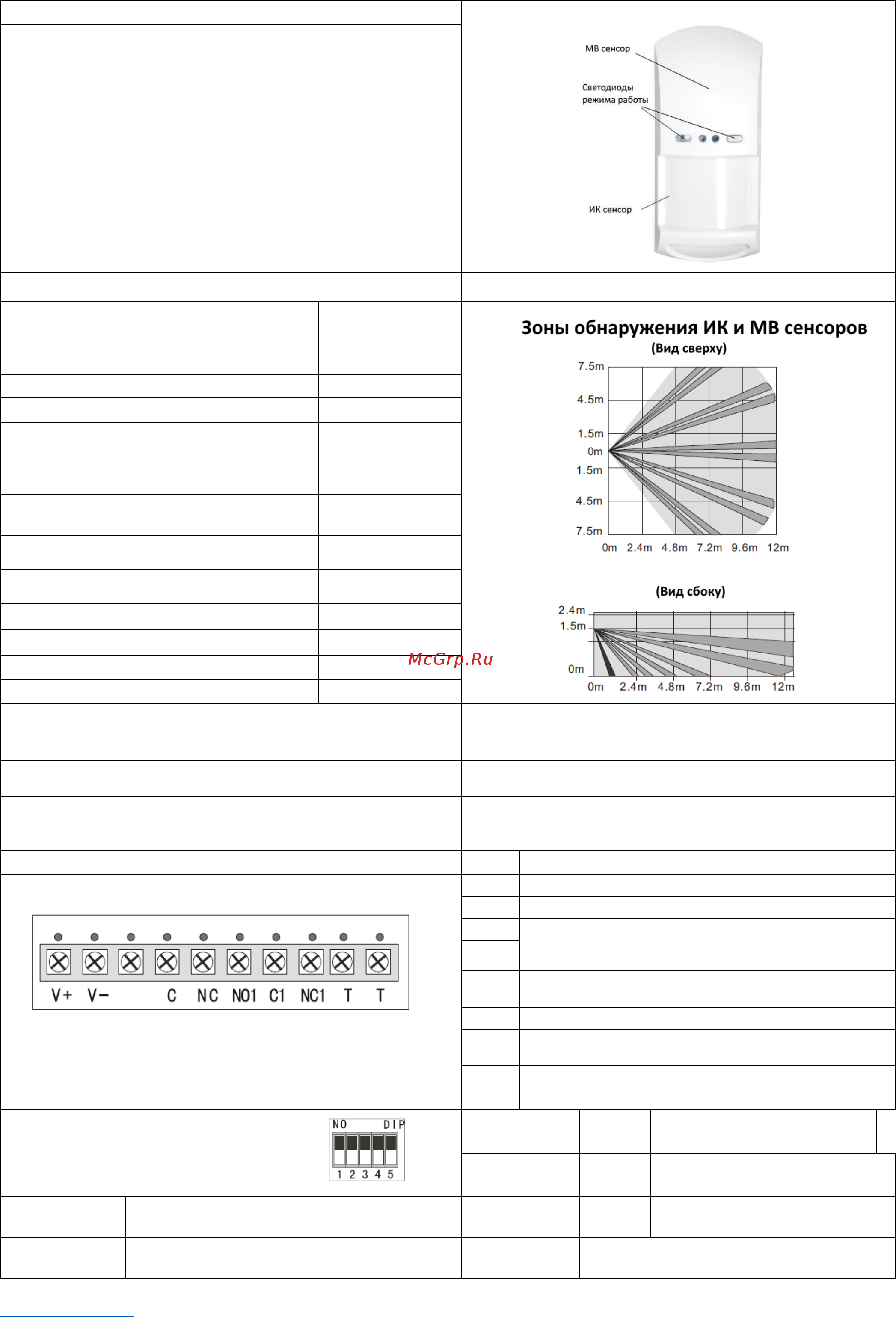

ViGUARD PIR MW OUTDOOR line
Комбинированный уличный ИК + МВ проводной
детектор. Цифровая обработка сигнала. Высокий
уровень защиты от ложных тревог. Раздельно
регулируемая чувствительность ИК и МВ
сенсоров. Выбор логики совместной / раздельной
работы сенсоров. Возможность управления
внешними приборами по таймеру. Индикация
статуса. Удобный 3D кронштейн. Минимальная
мертвая зона под детектором за счет
дополнительной нижней линзы.
Технические характеристики
Зона Обнаружения
Дальность обнаружения
12 м
Частота МВ сенсора
10.525 ГГц
Угол обнаружения (по горизонтали)
100 гр.
Электрическое питание (постоянное)
12 В
Потребление
65 мА
Максимальный ток нагрузки на реле с
таймером
1 А
Максимальное напряжение,
подключаемое на реле с таймером
24 В
Время таймера
2 сек, 1, 5, 10
минут
Тип контактов тревожного реле
НЗ
Тип контактов реле с таймером
НЗ, НО
Рабочая температура
-20 - 50 ºС
Пыле-влагозащищенность
IP 65
Защита от засветки
9000 LUX
Иммунитет к домашним животным
до 25 кг.
Примечания:
Устанавливать детектор на жестко закрепленной
поверхности
После завершения настройки детектора выключать
светодиодные индикаторы
Использование раздельного режима работы сенсоров не
рекомендуется (снижение защиты от ложных сработок)
Подключение питания детектора осуществлять только
подключения всех проводов
Для подключения к выходным реле мощных приборов
использовать дополнительное внешнее разгрузочное реле
При подаче питания детектор переходит на некоторое
время в режим самотестирования (моргает красный
светодиод)
Подключение:
V +
+ 12 В
V -
- 12 В
C
НЗ (нормально закрытый) выход тревожного
реле
Кратковременно размыкается при сработке детектора
NC
NO1
НО (нормально открытый) контакт реле с
таймером
C1
Общий контакт реле с таймером
NC1
НЗ (нормально закрытый) контакт реле с
таймером
T
НЗ контакты выхода тампера (датчика вскрытия
детектора)
T
Настройка DIP переключателей:
DIP 3
DIP 4
OFF
OFF
2 сек
ON
OFF
1 минута
DIP 1
Режим работы
OFF
ON
5 минут
ON
Светодиоды индикации ВКЛЮЧЕНЫ
ON
ON
10 минут
OFF
Светодиоды индикации ВЫКЛЮЧЕНЫ
DIP 5
Совместный / Раздельный режим
работы ИК и МВ сенсоров
DIP 2
