Viguard EXTENDER100 [2/2] Вариант 1
![Viguard EXTENDER100 [2/2] Вариант 1](/views2/1463309/page2/bg2.png)
http://viguard.pro
Установка
1. Подключите HDMI кабель между источником сигнала и передатчиком;
2. Подключите USB кабель между источником сигнала и передатчиком;
3. Подключите HDMI кабель между дисплеем или проектором и приемником (приемниками);
4. Подключите мышь/клавиатуру к одному из приемников
5. Подключите передатчик и приёмник между собой витой парой с правильно обжатыми
разъемами RJ45 (568B);
6. При использовании нескольких приемников, соедините в единую сеть передатчик, сетевые
коммутаторы и приемники между собой витой парой с правильно обжатыми разъемами rj45
(568B);
7. Подсоедините блоки питания

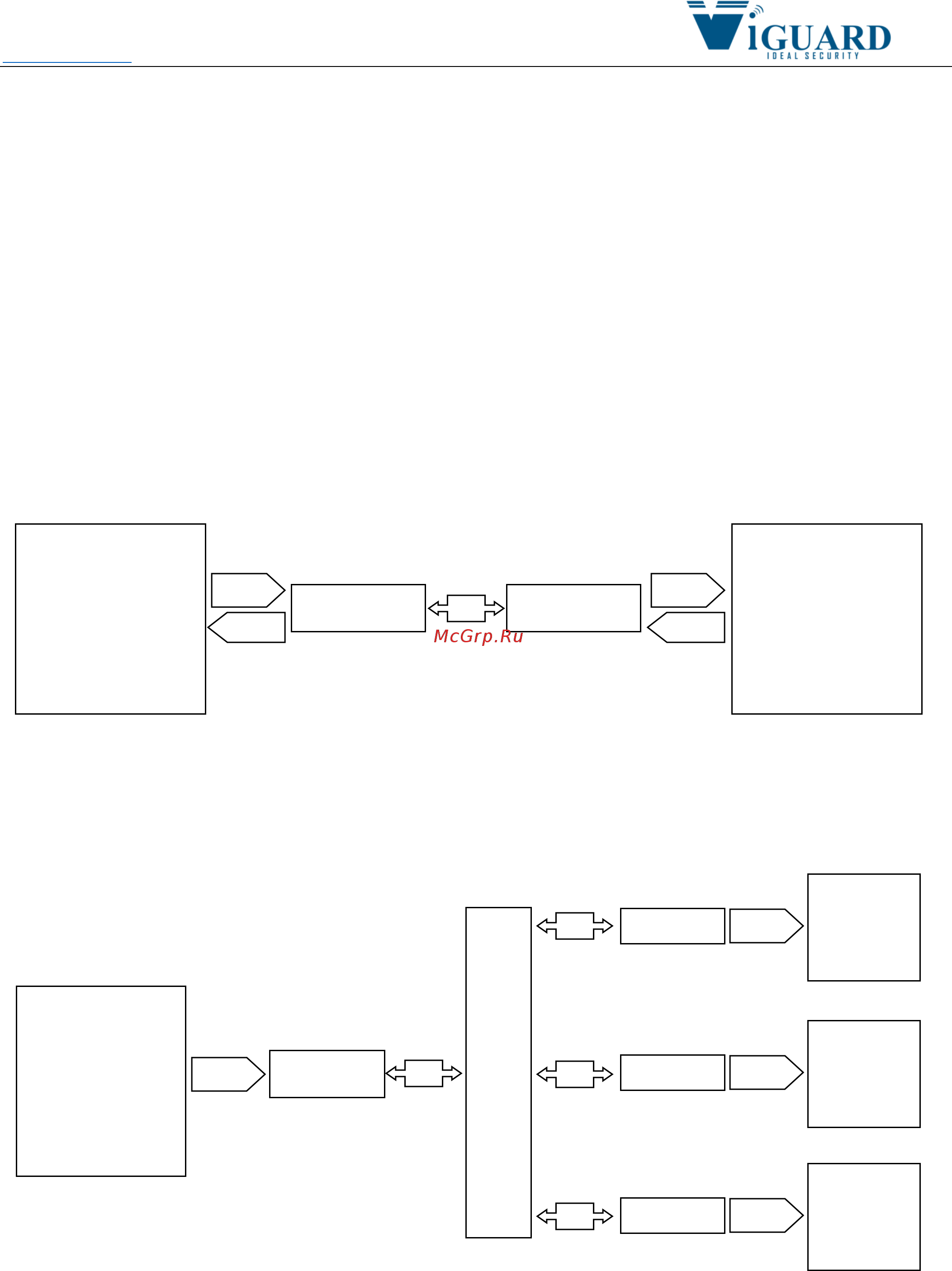

Схема подключения
Вариант 1
Вариант 2
Видеорегистратор
Компьютер
Медиа-плеер
Игровая приставка
и т.п.
Монитор
Телевизор
Проектор
Мышь
Клавиатура
передатчик
Приемник
HDMI
USB
HDMI
USB
UTP
Видеорегистратор
Компьютер
Медиа-плеер
Игровая приставка
и т.п.
HDMI
передатчик
СВИТЧ
UTP
Монитор
Телевизор
Проектор
HDMI
Приемник
Монитор
Телевизор
Проектор
HDMI
Приемник
Монитор
Телевизор
Проектор
HDMI
Приемник
UTP
UTP
UTP
