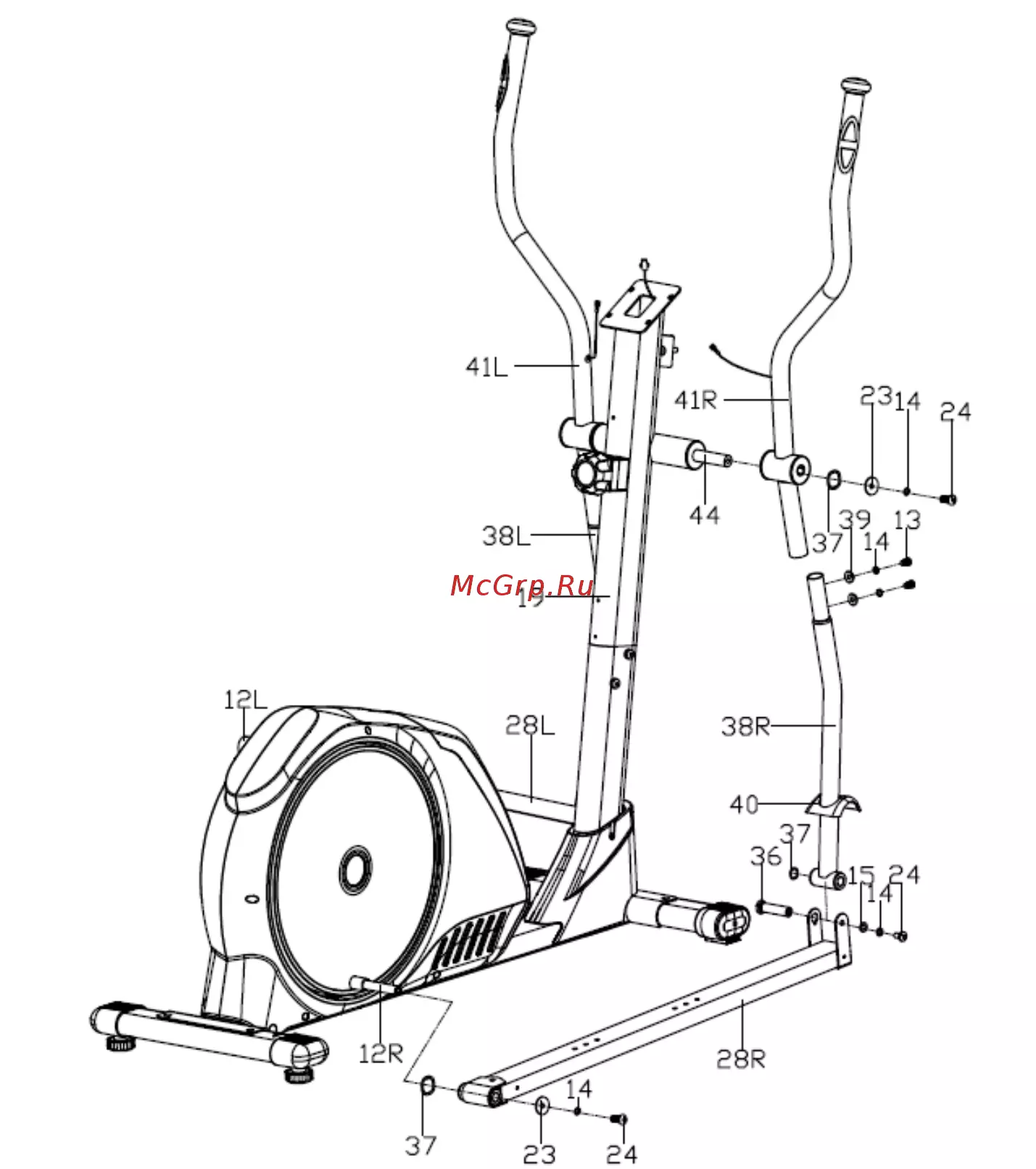

Шаг 3:

A: Вставьте длинную ось (44) в стойку поручня (19), затем прикрепите рукоятку (41Л/П) к длинной

оси (44) с помощью винтов (24), пружинных шайб (14), плоских шайб (23) и валовой шайбы (37).

Пока не затягивайте их.

B: Плотно закрепите опору педали (28Л/П) на рычаге (12Л/П) с помощью винтов (24), пружинных

шайб (14), плоских шайб (23) и шайбы (37). Пока не затягивайте их..

C: Поместите корпус опорны педали (40) на трубке качения (38Л/П), а затем зафиксируйте трубку

качения (38Л/П) и ручку (41Л/П) вместе винтами (13), пружиной шайбой (14) и шайбой (39).

D: Соедините трубку качения (38Л/П) и опору педали (28Л/П) вместе болтом (36), шайбой (37),

плоской шайбой (15), пружинными шайбами (14) и винтамим (24), затем плотно затяните винт (24)

и болт (36) на ручке (41Л/П), рычаг (12Л/П) и трубку качения (38Л/П).
