максимального тока, указанного в технических характеристиках.

• Не превышайте допустимую мощность нагрузки. Стабилизатор

способен выдерживать кратковременные перегрузки, но

длительная перегрузка выведет прибор из строя.

• Для предовращения перегрева не располагайте стабилизатор у

источников тепла или под прямыми солнечными лучами. Не

накрывайте корпус работающего стабилизатора тканью,

полиэтиленом или иными накидками.

• Остерегайтесь попадания воды и других жидкостей, а также

проникновения посторонних предметов в корпус стабилизатора.

• При поломке, не старайтесь самостоятельно ремонтировать

стабилизатор – обращайтесь в сервисный центр.

Описание принципов работы

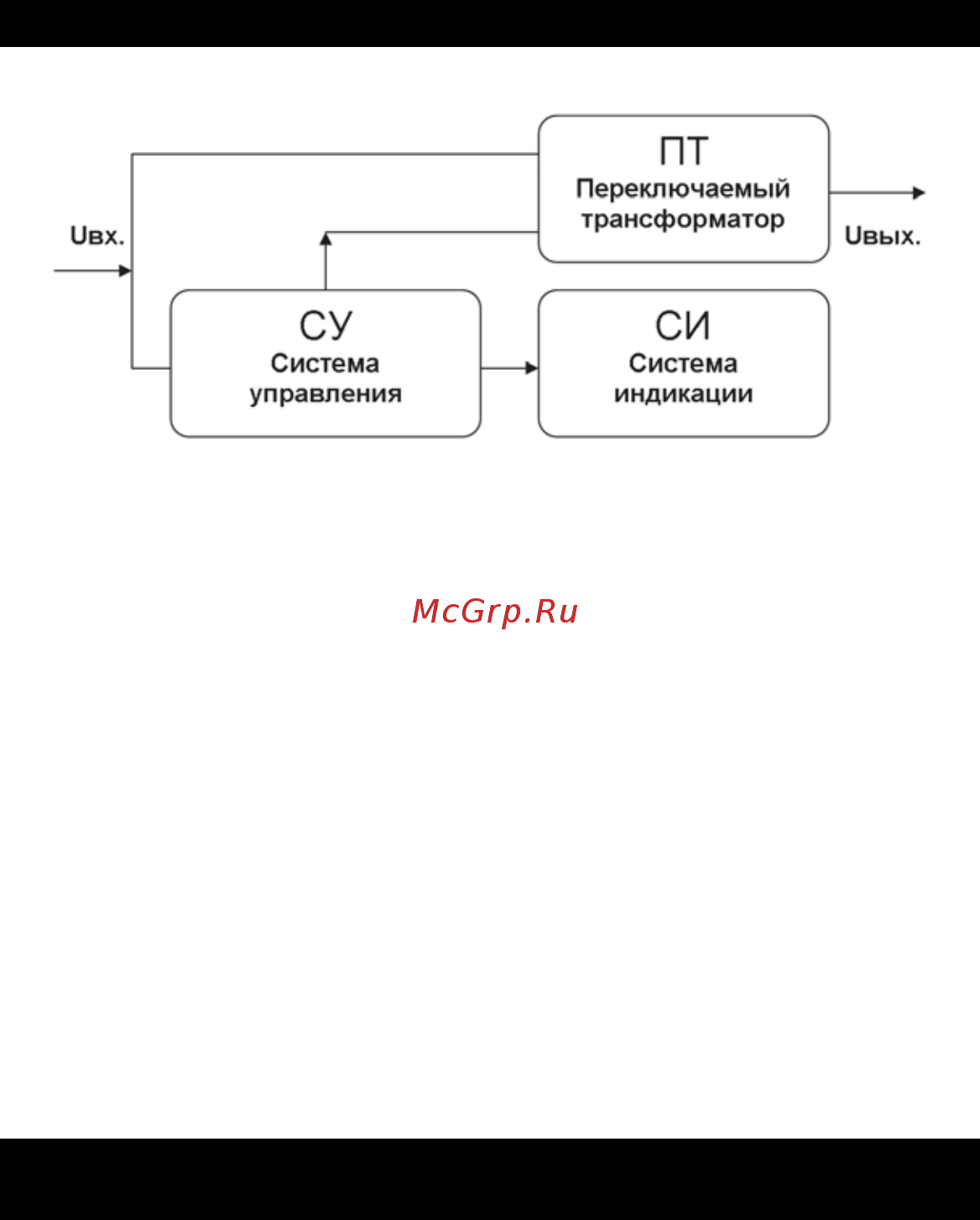

Стр

уктурная схема стабилизатора:

Рис.1

состав входят: система управления (СУ), переключаемый

трансформатор (ПТ) и и система индикации (СИ). При наличии

напряжения сети (Uвх.) СУ, анализируя его величину, управляет ПТ,

который соответствующим образом коммутирует выводы обмоток ПТ,

обеспечивая требуемую величину выходного напряжения (Uвых.) и

отображает режим работы на лицевой панели стабилизатора при

помощи СИ.

Управление выходным напряжением осуществляется по

следующему алгоритму:

Если напряжение сети Uвх. находится в диапазоне от 140 ± 5В

до 260 ± 5В, то выходное напряжение, подаваемое в нагрузку, находится

в диапазоне значений U вых. = 220В ± 8% (202,4В~237,6В).

Если напряжение сети ниже 140В, выходное напряжение Uвых.

равно напряжению сети, увеличенному на 40% (Uвых. = 1,4 х U

вх.), до тех

пор

, пока величина выходного напряжения не достигнет уровня

отключения по нижней границе 160 ± 5В (Uвых > 160В). При дальнейшем

понижении напряжения сети стабилизатор отключает питание нагрузки

(Uвых.=0).
