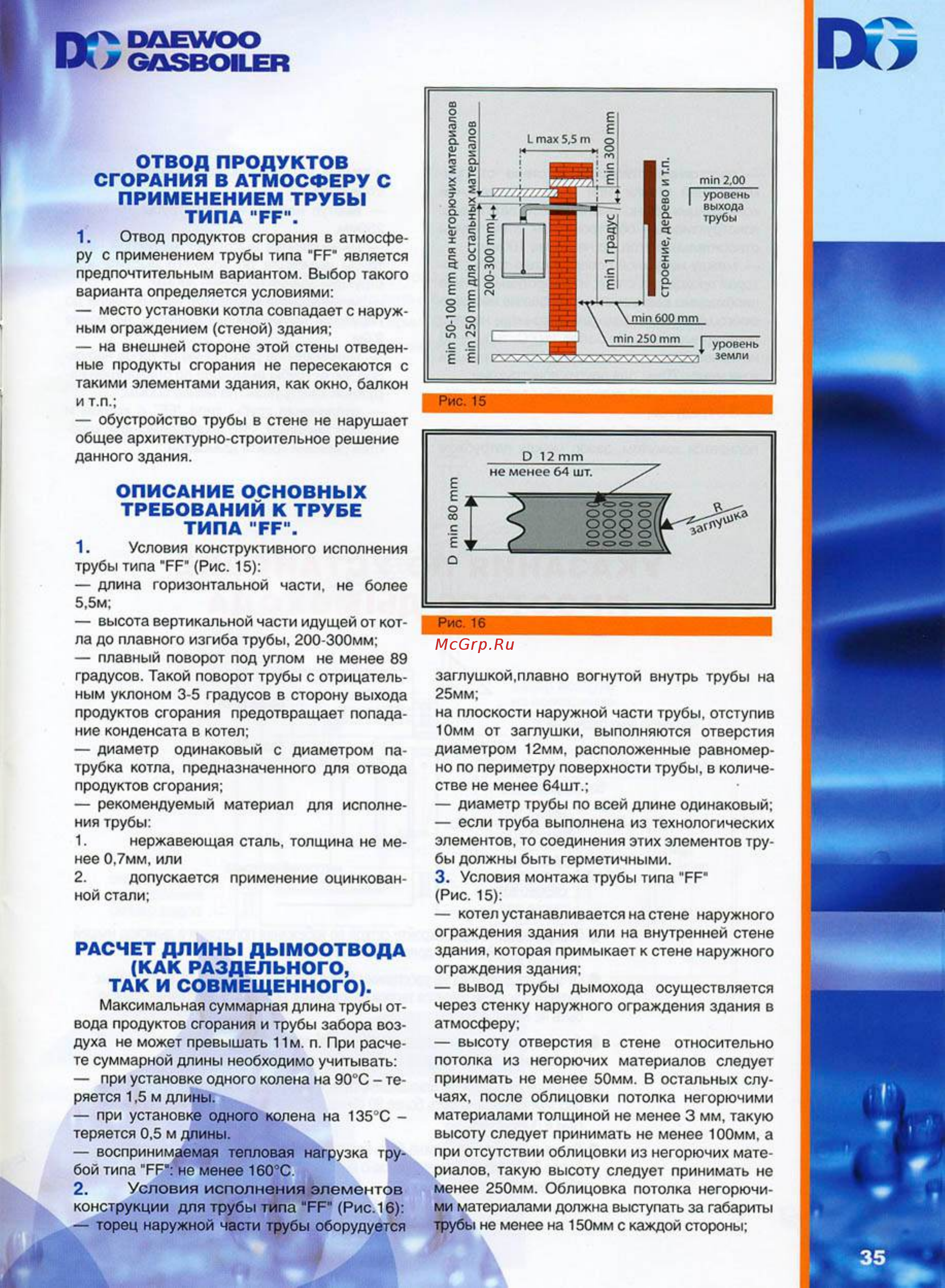

DAEWOO 1АЛСЛ5ВО1кЕН ОТВОД ПРОДУКТОВ СГОРАНИЯ В АТМОСФЕРУ С ПРИМЕНЕНИЕМ ТРУБЫ ТИПА ГР 1 Отвод продуктов сгорания в атмосфе ру с применением трубы типа ТЕ является предпочтительным вариантом Выбор такого варианта определяется условиями место установки котла совпадает с наруж ным ограждением стеной здания на внешней стороне этой стены отведен ные продукты сгорания не пересекаются с такими элементами здания как окно балкон и т п обустройство трубы в стене не нарушает общее архитектурно строительное решение данного здания ОПИСАНИЕ ОСНОВНЫХ ТРЕБОВАНИЙ К ТРУБЕ ТИПА ТР 1 Условия конструктивного исполнения трубы типа ЕЕ Рис 15 длина горизонтальной части не более 5 5м высота вертикальной части идущей от кот ла до плавного изгиба трубы 200 300мм плавный поворот под углом не менее 89 градусов Такой поворот трубы с отрицатель ным уклоном 3 5 градусов в сторону выхода продуктов сгорания предотвращает попада ние конденсата в котел диаметр одинаковый с диаметром па трубка котла предназначенного для отвода продуктов сгорания рекомендуемый материал для исполне ния трубы 1 нержавеющая сталь толщина не ме нее 0 7мм или 2 допускается применение оцинкован ной стали РАСЧЕТ ДЛИНЫ ДЫМООТВОДА КАК РАЗДЕЛЬНОГО ТАК И СОВМЕЩЕННОГО Максимальная суммарная длина трубы от вода продуктов сгорания и трубы забора воз духа не может превышать 11 м п При расче те суммарной длины необходимо учитывать при установке одного колена на 90 С те ряется 1 5 м длины при установке одного колена на 135 С теряется 0 5 м длины воспринимаемая тепловая нагрузка тру бой типа ЕЕЩЙ менее 160 С 2 Условия исполнения элементов конструкции для трубы типа ЕЕ Рис 16 торец наружной части трубы оборудуется заглушкой плавно вогнутой внутрь трубы на 25мм на плоскости наружной части трубы отступив 10мм от заглушки выполняются отверстия диаметром 12мм расположенные равномер но по периметру поверхности трубы в количе стве не менее 64шт диаметр трубы по всей длине одинаковый если труба выполнена из технологических элементов то соединения этих элементов тру бы должны быть герметичными 3 Условия монтажа трубы типа ЕЕ Рис 15 котел устанавливается на стене наружного ограждения здания или на внутренней стене здания которая примыкает к стене наружного ограждения здания вывод трубы дымохода осуществляется через стенку наружного ограждения здания в атмосферу высоту отверстия в стене относительно потолка из негорючих материалов следует принимать не менее 50мм В остальных слу чаях после облицовки потолка негорючими материалами толщиной не менее 3 мм такую высоту следует принимать не менее 100мм а при отсутствии облицовки из негорючих мате риалов такую высоту следует принимать не менее 250мм Облицовка потолка негорючи ми материалами должна выступать за габариты трубы не менее на 150мм с каждой стороны
