8. Дымоход приставной. (Рис. 25.)

8.1. Дымоход приставной применяется, если в здании нет

дымового канала, или существующий канал не отвечает

требованиям по обеспечению выхода продуктов сгорания

в полном объеме.

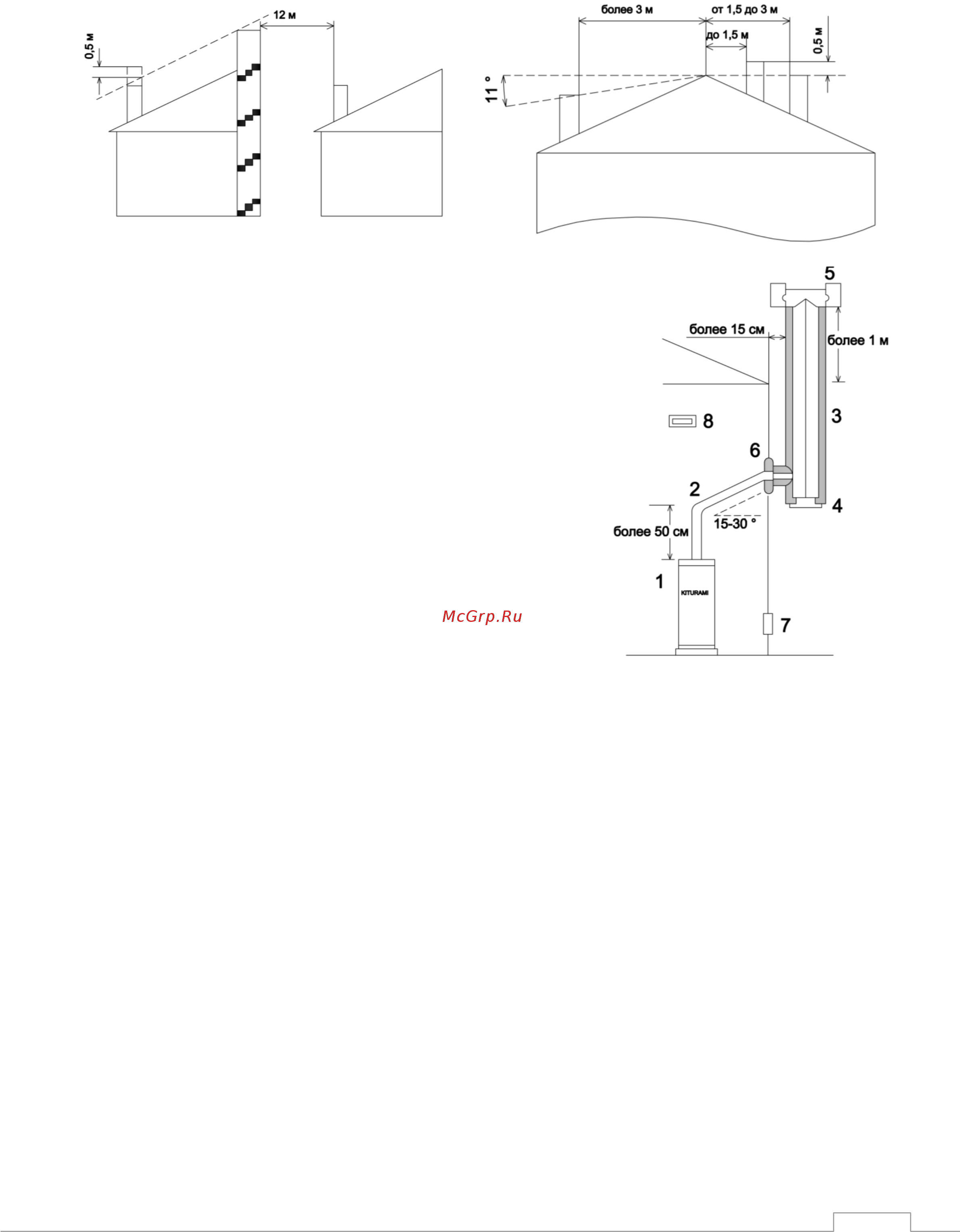

8.2. Приставной дымоход показан на рис. 25.:

1- котел напольный;

2- труба дымохода с тепловой изоляцией;

3- приставной дымоход;

4- крышка кармана дымохода;

5- оголовок дымохода;

6- теплоизолирующая защита в стене здания;

7- приточная вентиляция;

8- вытяжная вентиляция.

9. Условия монтажа приставного дымохода.

9.1. Материалами для канала приставного дымохода

являются: асбестовая труба, труба и нержавеющей или

оцинкованной стали, трубы дымоходные промышленного

изготовления.

Рис. 25.

9.2. Приставной дымоход от кармана до оголовка покрывается тепловой изоляцией.

9.3. В крышке кармана дымохода необходимо установить дренажную трубку для слива воды.

Необходимо периодически проверять рабочее состояние дренажной трубы.

9.4. Остальные требования по обустройству приставного дымохода, соответствуют требованиям

дымохода здания, изложенные выше в подразделах 3,4,5,6 и 7.

10. Общие требования безопасности эксплуатации дымохода.

10.1. Строго запрещается установка дымового канала, на одной оси с патрубком котла, откуда

выходят продукты сгорания, чтобы исключить попадание конденсата на теплообменник котла.

10.2. Обустройство дымохода должно удовлетворять требованиям Правил пожарной

безопасности.

ПОДКЛЮЧЕНИЕ ТОПЛИВНОГО БАКА К КОТЛУ

1. Обеспечение подачи топлива в котел.

1.1. Топливом для котлов KITURAMI с жидкотопливной горелкой является дизельное топливо по

ГОСТ-305. Показатель вязкости дизельного топлива должен быть при 20°С от 1,8 до 5,0 мм

/с

1.2. Для обеспечения котла дизельным топливом применяется емкость с условным названием

«расходный топливный бак», далее бак т.р.

1.3. Подачу топлива в котел из бака т.р. выполняет топливный насос, расположенный на

жидкотопливной горелке котла.
