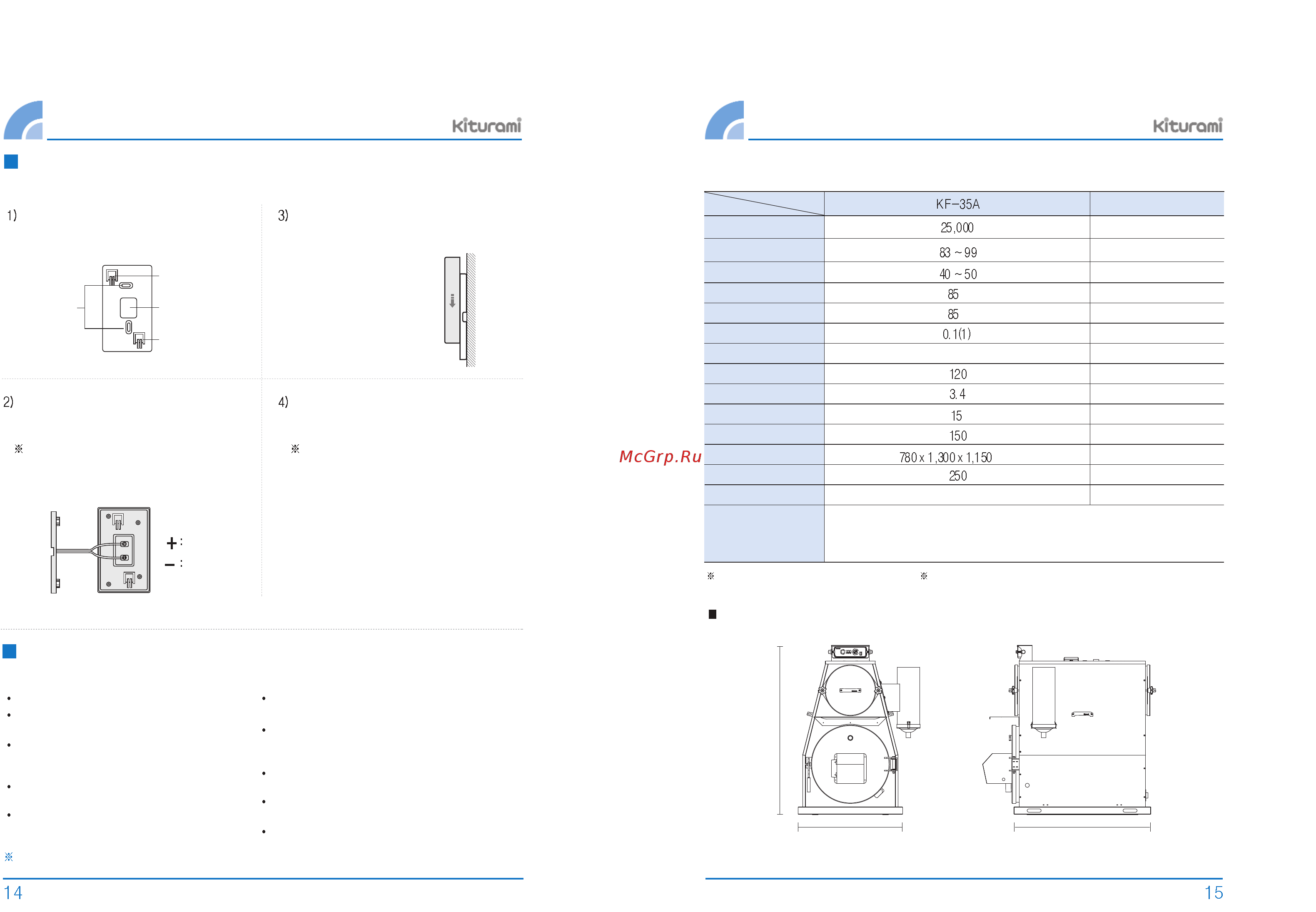

Пробная эксплуатация и
установка термометра
Подсоединение комнатного термометра
Установите крепежную планку на 1.5м от
нижнего уровня, где изменение
температурных условий крайне низкое.
Прикрепите термометр (CTR-6070),
прижав их к стене таким образом, чтобы
подвесная часть совпадала с крепежной
петлей, и потяните его вниз.
Привинчивающи
еся крепежные
детали
Прикрепление
петли (Вверх)
Вывод кабеля
Прикрепление
петли (Вниз)
Стена
При монтировании проводки термометра,
подсоедините сигнальные кабели, чтобы
соблюсти полярность, и не подсоединяйте
их к кабелю питания 110В или 220В.
Подсоедините кабель к полюсу на задней
стенке термометра (CTR-6070).
Кабель комнатного термостата должен
быть установлен отдельно на видном
месте.
Не прячьте кабель в нижнюю часть или
в ту же трубу.
В противном случае,
посылаемые/получаемые сигналы могут
стать нестабильными, что может
привести к проблемам при
эксплуатации. Также, если кабельный
покров износился с течением времени,
могут возникнуть утечки тока и перебои
питания.
Красный
Белый
Контрольные точки после установки
Нет ли утечки в каких-либо частях труб?
Установлен ли котел в горизонтальном
положении и параллельно полу?
Есть ли около котла возгораемые или
горючие материалы, такие как бензин,
газовый баллон, разжижитель и т.д.?
Установлен ли должным образом
воздуховод?
Была ли деаэрирована маслопроводная
труба?
Была ли деаэрирована труба
отопления?
Были ли установлены трубы с горячей
водой и с холодной водой с
разделением?
Правильно ли подсоединена
водопроводная труба?
Покрыты ли трубы котла и воздуховод
термоизоляцией?
Питание составляет ПТ 220В/60Гц?
Если у Вас возникли проблемы с любым из вышеперечисленных аспектов, свяжитесь
с дистрибьютором, чтобы получить необходимую помощь.
Технические характеристики
котла
Модель
Наименование
Примечания
При сгорании 40 кг
Исходя из сухой древесины
Исходя из сухой древесины
Номинальная мощность
(древесное топливо) Ккал/ч)
Площадь обогрева (м
2
)
Объем топлива (кг)
КПД Отопление (%)
КПД ГВС (%)
Макс. рабочее
давление (бар)
Диаметр патрубок
для отопления(A)
32
Обыем воды в котле (л)
Поверхность
нагрева (м
2
)
Диаметр патрубок
для горячей воды (A)
Дымоход (A)
Габариты (Ш x Г x В)
(мм)
Вес (кг)
Напряжение / Частота
(В / Гц)
220В x 50 Гц
Функции безопасности
• Отключение при перегреве,
предотвращение перегрева
• Функция низкого уровня
• Функция предотвращения разрыва
труб при низкой температуре
• Функция обработки воздуха для
предварительного пробного пуска
• Функция поддержания постоянной температуры
дял древесного топлива (Управление вентилятором
и циркуляционным насосом)
Температура отработанного газа : ≥ 300℃
Внешние конструкции и технические характеристики могут
быть изменены с целью улучшения производительности.
Чертежи котла
Ш
Г
KF-35A (Вид спереди/Вид сбоку)
В
