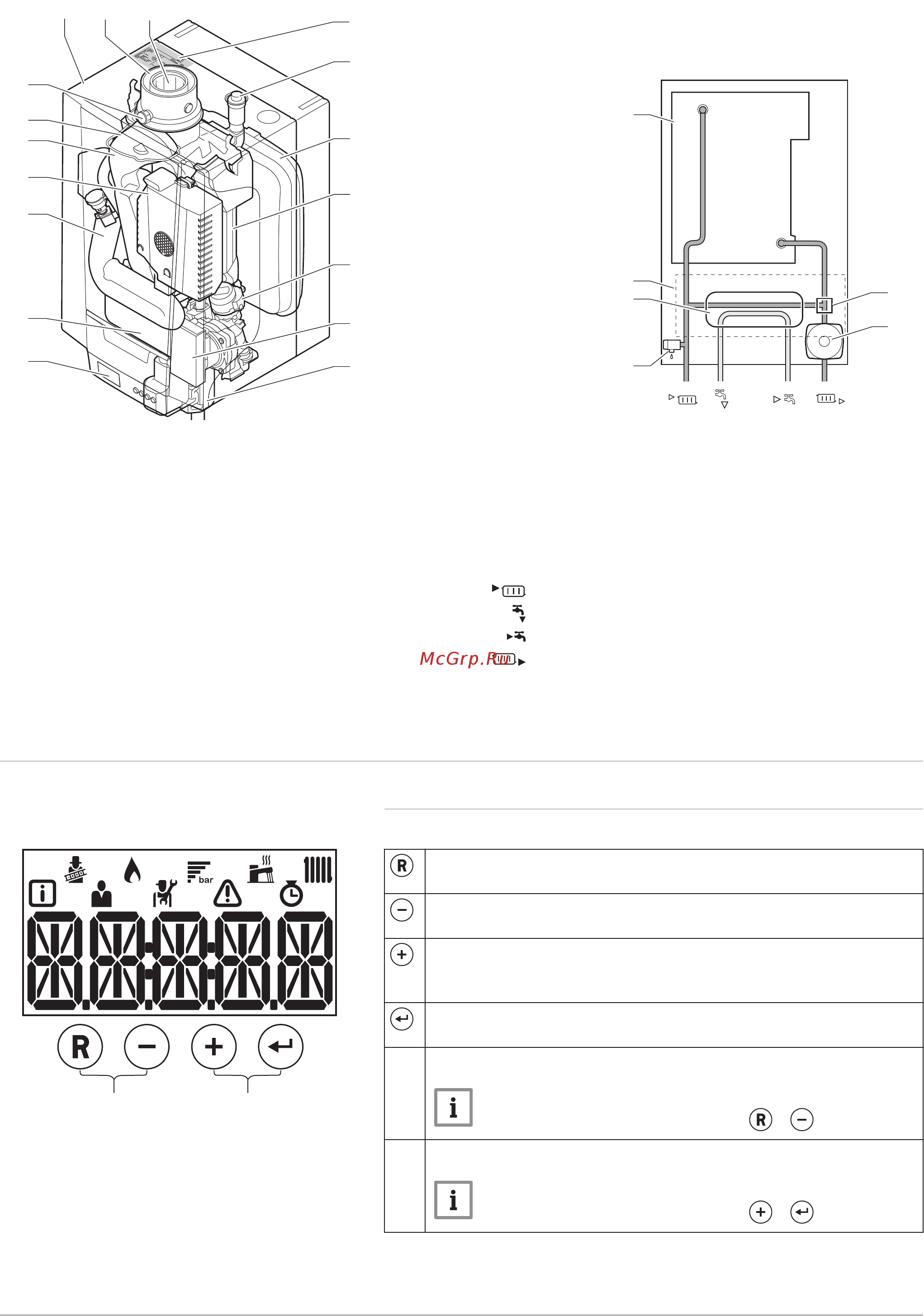

Рис.2 PMC-S 24/28 MI – 30/35 MI – 34/39 MI
AD-3001096-01
4
6
5
7
8
10
14
16
12
13
11
1
2
3
17
15
9
14
19
13
12
18
9
1
Отвод дымовых газов
2
Подача воздуха
3
Обшивка/воздухозаборник
4
Отвод для измерения дымовых газов
5
Электрод ионизации/розжига
6
Отвод дымовых газов
7
Газовый/воздушный тракт с вентилятором, блок
газового клапана и блок горелки
8
Шумоглушитель забора воздуха
9
Пластинчатый теплообменник (ГВС)
10
Распределительный блок
11
Сифон
12
Циркуляционный насос
13
Трехходовой клапан
14
Теплообменник (ЦО)
15
Расширительный бак
16
Автоматический воздухоотводчик
17
Идентификационная табличка
18
Гидроблок
19
Предохранительный клапан
Подающая линия контура отопления
Выход горячей санитарно-технической воды
Вход холодной санитарно-технической воды
Обратная линия контура отопления
2.4 Описание панели управления
2.4.1 Обозначения клавиш
Таб 1 Клавиши
Сброс: Ручной сброс.
Отмена: Возврат на предыдущий уровень.
Клавиша с минусом: Уменьшает значение.
Температура ГВС: Доступ к настройке температуры.
Клавиша с плюсом: Увеличивает значение.
Температура в подающей линии отопления: Доступ к настройке
температуры.
Клавиша Enter: Подтверждение выбора или значения.
Функция Отопление/ГВС: Включение и выключение функции.
1 Клавиши режима «Трубочист»
Важная информация
Нажать одновременно на клавиши и .
2 Клавиши меню
Важная информация
Нажать одновременно на клавиши и .
Рис.3 Панель управления
AD-3001092-01
1 2
2 Описание оборудования
8 PMC-S 7720292 - v.01 - 08032019
