4.4 Выбор места для установки

4.4.1 Идентификационная табличка

Идентификационная табличка должна быть всегда доступна.

Идентификационная табличка, установленная на водонагревателе,

содержит важную информацию об оборудовании: серийный номер,

модель и т.д.

4.4.2 Размещение оборудования

Расположение оборудования:

в защищенном от замерзания помещении,

максимально близко к точкам водоразбора для сведения к миниму

му потерь энергии через трубы.

Водонагреватели SRB 130 рассчитаны на установку под настенными

котлами.

4.4.3

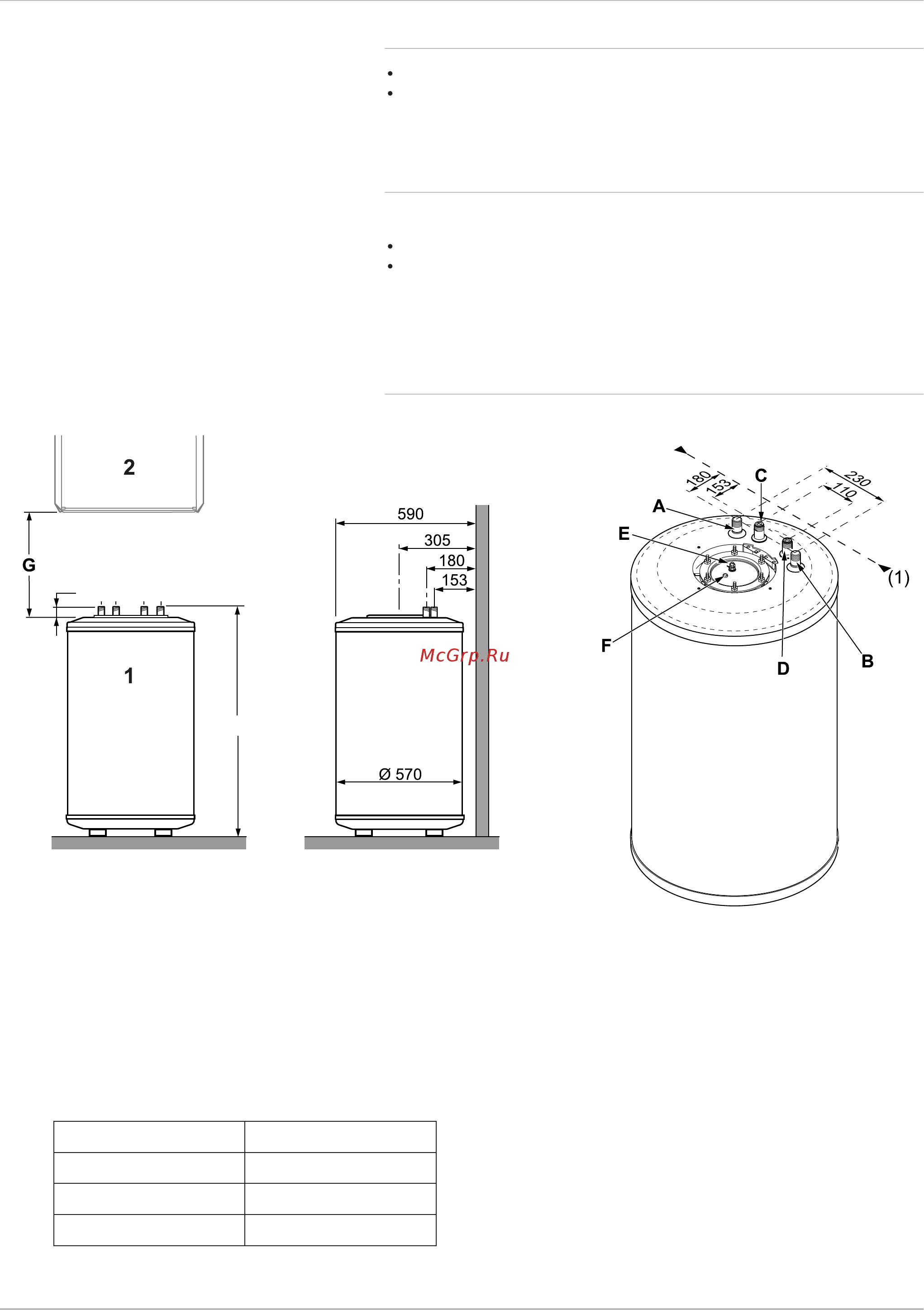

Основные размеры

Рис.2

913

MW-8953N150-1

А Вход первичного контура G 3/4

В Выход первичного контура G 3/4

С Выход горячей санитарно-технической воды R

3/4, красная маркировка

D Вход холодной санитарно-технической воды R

3/4, синяя маркировка

E Магниевый анод

F Приемная гильза датчика

G Необходимое расстояние между водонагревате

лем и котлом:

MCA >250 мм

MCR 429 мм

MS / MSL 429 мм

EMC/PMC 429 мм

1 Водонагреватель

2 Котел

(1) Стена

R: Коническая резьба

G: Наружная цилиндрическая резьба, герметичная

при помощи плоской прокладки

4 Установка

12 SRB 130 7680912 - v02 - 07022018
