4
DTG X .. N 09/03/2016 - 300006363-03

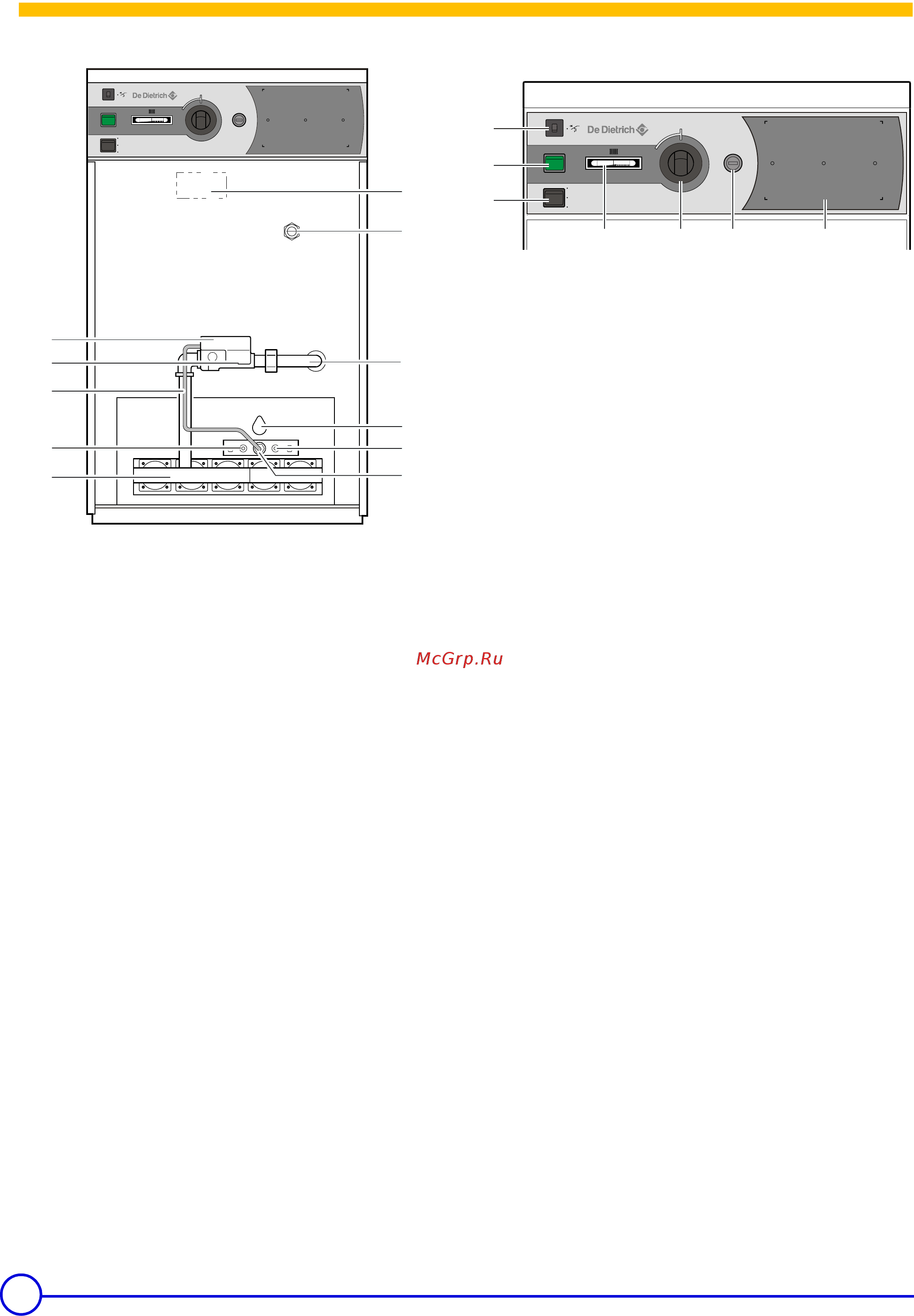

Описание
1. Программный блок
2. Блок регулировки газа
3. Трубка подачи газа на запальную горелку
4. Запальный электрод
5. Горелка
6. Датчик тяги
7. Погружная гильза
8. Подвод газа
9. Окошко для наблюдения за пламенем
10. Датчик ионизации
11. Запальная горелка
1. Предохранитель с временной задержкой (4 A)
2. Главный переключатель Вкл 1 / Выкл 0
3. 3-позиционный переключатель :
Зима
.
- Лето
%
- TEST STB
4. Термометр котла
5. Термостат котла
6. Защитный термостат : настроен на 110 °С
7. Место для установки модуля MB2 (дополнительное
оборудование)
6
7
8
9
3
4
5
STB
20
°C
40
4
0
I
w
x
TEST
STB
M000266
3
9
6
5
1
2
8
4
10
11
7
A
M
P
6
7
8
9
3
4
5
STB
20
°C
40
0
I
w
x
TEST
STB
1
M00026
5
2
3
4 5
6
7
4
A
M
P
