Рыба: воспроизведение звукового сигнала при обнаружении
устройством объектов в толще воды.
• — воспроизведение сигнала при обнаружении
рыбы любых размеров.
• — воспроизведение сигнала при обнаружении
рыбы только средних или крупных размеров.
• — воспроизведение сигнала при обнаружении рыбы
только крупных размеров.
Настройки единиц измерения
Выберите пункт Настройки > Единицы измерения.
Единицы измерения системы: выбор формата единиц
измерения для устройства.
Отклонение: настройка магнитного склонения, угла между
магнитным севером и истинным севером, для текущего
местоположения.
Северный полюс: настройка исходного направления,
которое будет использоваться при расчете информации
о курсе. Истинный — устанавливает в качестве северного
полюса географический север. По сетке — устанавливает
в качестве северного полюса север по сетке (000º).
Магнитный — устанавливает в качестве северного
полюса магнитный север.
Формат координат: установка формата данных о
местоположении, используемого для отображения
местоположения. Изменение этого параметра требуется
только в том случае, если используется географическая
или морская карта с другим форматом координат.
Датум карты: выбор системы координат, используемой для
построения карты. Изменение этого параметра требуется
только в том случае, если используется географическая
или морская карта с другим датумом.
Формат времени: выбор формата отображения времени:
12 часов, 24 часа или UTC.
Часовой пояс: установка часового пояса.
Летнее время: установка значения Выключено или
Включено для перехода на летнее/зимнее время.
Настройки навигации
ПРИМЕЧАНИЕ. для установки некоторых настроек и
параметров необходимо дополнительное оборудование.
Выберите пункт Настройки > Навигация.
Метки маршрута: выбор типа меток, которые будут
отображаться рядом с маршрутами на карте.
Активация перехода к повороту: выбор способа расчета
перехода к повороту: по времени или по расстоянию.
Время до перехода к повороту: установка времени (в
минутах) до поворота, после которого выполняется
переход к следующему отрезку (если для параметра
Активация перехода к повороту выбрано значение
Время).
Расстояние до перехода к повороту: установка
расстояния до поворота, после которого выполняется
переход к следующему отрезку (если для параметра
Активация перехода к повороту выбрано значение
Расстояние).
Начало маршрута: выбор начальной точки для навигации
по маршруту. Выберите параметр Судно, чтобы начать
навигацию от текущей позиции судна, или Маршрутные
точки, чтобы начать с первой маршрутной точки на
маршруте.
Восстановление исходных заводских
настроек
ПРИМЕЧАНИЕ. в результате выполнения этой операции
удаляются все заданные пользователем настройки, включая
все созданные карты водных объектов Garmin Quickdraw.
Выберите Настройки > Система > Информация о
системе > Заводские настройки > Да.
Обмен пользовательскими
данными и управление ими
Для обмена данными необходимо подключить два
совместимых устройства с помощью синего и коричневого
проводов кабеля питания или с помощью кабеля для
передачи пользовательских данных (Подключение к
устройству Garmin для обмена пользовательскими
данными, стр. 14).
Подключение к устройству Garmin для
обмена пользовательскими данными
STRIKER Plus можно подключить к совместимому
устройству Garmin для передачи пользовательских данных,
таких как маршрутные точки. Если устройства установлены
рядом, для подключения можно использовать синий и
коричневый провода. Если устройства установлены
слишком далеко друг от друга для подключения с помощью
проводов, их можно подключить с помощью кабеля для
передачи пользовательских данных (010-12234-06).
1
Оба устройства должны быть подключены к единому
заземлению.
2
Выполните одно из следующих действий:
• Если устройства установлены рядом, подсоедините
синий провод одного устройства к коричневому, а
коричневый провод — к синему проводу другого
устройства.
• Если устройства не установлены рядом друг с другом,
воспользуйтесь кабелем для передачи
пользовательских данных (010-12234-06) и выполните
подключение устройств в соответствии с
прилагаемыми к нему инструкциями (Монтажная
схема кабеля для передачи пользовательских
данных, стр. 14).
3
На обоих устройствах выберите Пользовательские
данные > Управление данными > Обмен польз.
данными.
Выполняется передача пользовательских данных между
подключенными устройствами. При выборе опции Очистить
данные пользователя данные будут удалены с обоих
подключенных устройств.

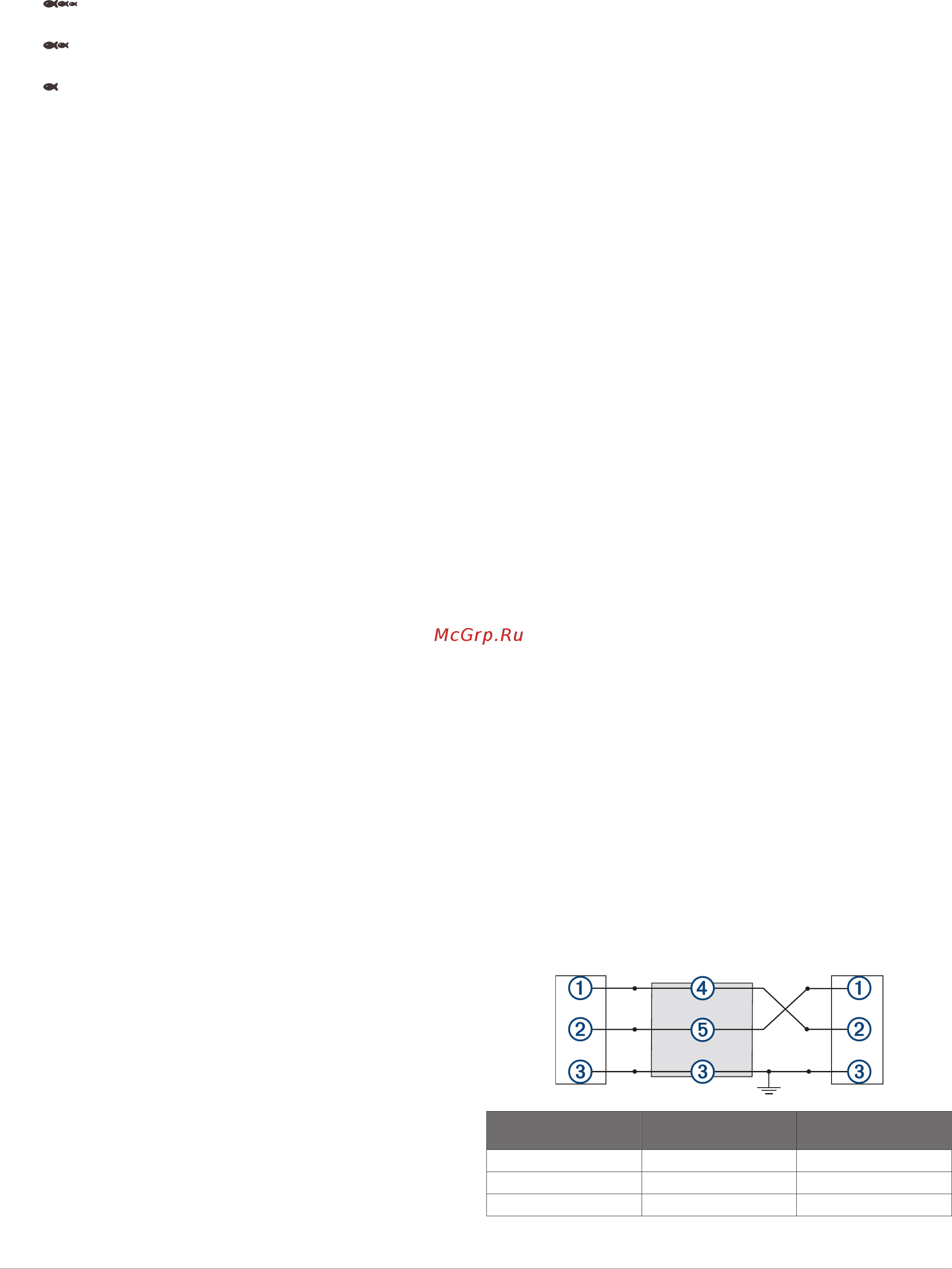

Монтажная схема кабеля для передачи пользова-
тельских данных
Компонент Назначение
провода
Цвет провода
À
Данные Синий
Á
Данные Коричневый
Â
Заземление Черный
14 Обмен пользовательскими данными и управление ими
