Sapun CPS 165 [5/11] Описание работы солнечного водонагревателя sapun cps

Вакуумные и нагревательные трубки

Вакуумная трубка, применяемая в водонагревателях SAPUN, представляет

собой стеклянный цилиндр (колбу) с двойными стенками, между которыми откачан

воздух (создан вакуум). Внутренняя поверхность трубки покрыта специальным

поглощающим слоем, преобразующим солнечную энергию в тепло, передаваемое в

«греющую медную трубку» запаянную с двух концов. Один конец медной трубки

вставлен в вакуумную колбу, а второй ее конец конденсирующим элементом

вставляется в крышку водонагревателя (теплоизолированный накопительный бак

из нержавеющей стали).

Конденсирующий элемент медной трубки контактирует с медной гильзой

теплоотводящего коллектора расположенного в баке, от которого нагревается

теплоноситель — вода в баке.

Благодаря наличию вакуума в стеклянной колбе, нагрев внутренней стенки

происходит вне зависимости от температуры окружающей среды, а наличие 5 см.

пенополеуритановой теплоизоляции на баке, позволяет сохранять ночью тепло

воды, нагретой от солнца за день.

Описание работы солнечного водонагревателя SAPUN – CPS

Холодная вода из водяной магистрали, под ее рабочим давлением,

поднимается в нижнюю зону накопительного бака, и там нагревается от системы

вакуумных трубок. При открывании крана горячей воды, установленного после

бака, горячая вода с верхней зоны бака, под тем же рабочим давлении поступает к

потребителю.

Гелиоустановки SAPUN – CPS для работы можно подключать и как

безнапорное оборудование для системы ГВС с подачей воды в накопительный бак

самотеком, из вышеустановленной ёмкости.

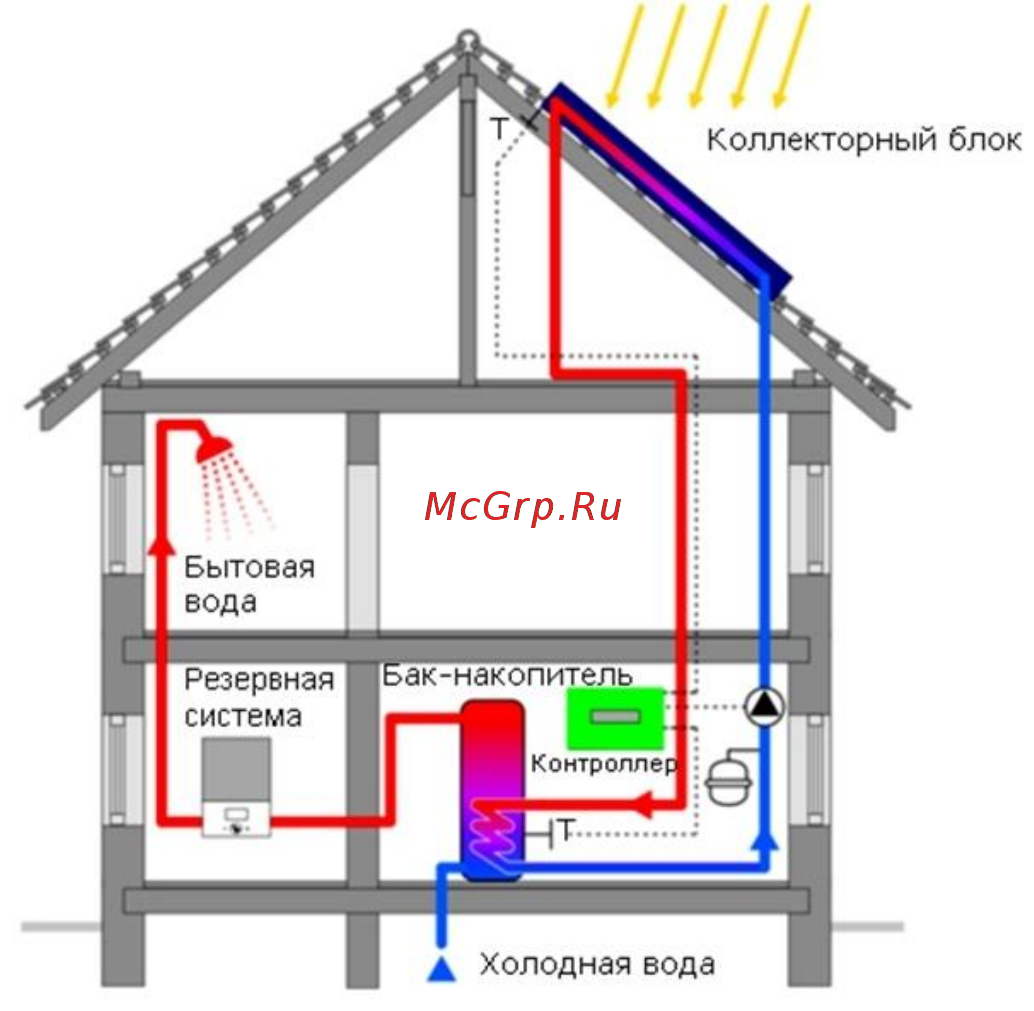

Накопительный бак и вакуумные трубки размещаются на металлической

подставке - основании установки, имеющем крепежные элементы, для надежной

установки изделия SAPUN – CPS. (рис 1. и рис 2.)
