 Оденьте на медную трубку под конденсирующий элемент, верхнее защитное

пластмассовое кольцо. (рис. 3)

 Нанесите теплопроводящую силиконовую смазку на конденсирующий элемент трубки,

и вставьте конденсирующий элемент трубки в гильзу теплоотводящего коллектора

водяного бака. Убедитесь, что конденсирующий элемент медной трубки был надежно

закреплен в теплоотводящем коллекторе.

Соблюдайте осторожность!!!

- При монтаже водонагревателя днем, на солнце, конденсирующие элементы медных трубок в

вакуумных колбах могут разогреваться до высоких температур. Это может препятствовать

нормальной установке трубок в водонагреватель, а при прикосновении к ним можно получить ожог.

- Вставлять вакуумные трубки в сборе – только в наполненный бак с водой!!!

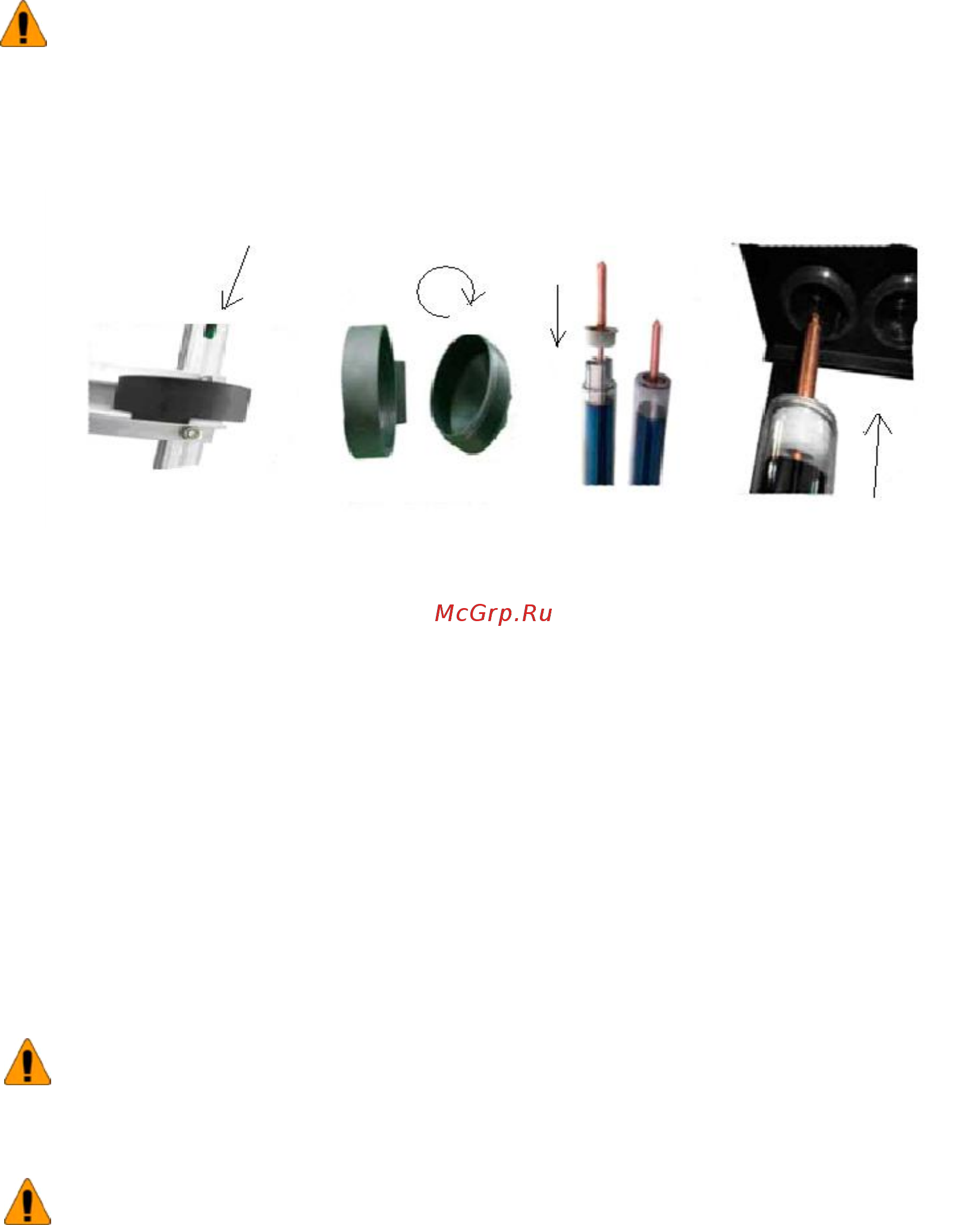

Рис. 3. Рис. 4.

Зафиксируйте нижнюю часть вакуумной трубки путем закручивания нижней

пластмассовой заглушки (рис. 3).

 Подсоедините трубы холодной и горячей воды через выводы «G ½", расположенные

снизу бака водонагревателя.

 Типовая схема подключения солнечного водонагревателя SAPUN – CPS представлена

рис. 4.

 Заполнения бака водой полностью. Дальнейшее заполнение холодной водой бака

происходит автоматически, под давлением входящей водяной магистрали, при отборе

объема горячей воды из водонагревателя.

При подсоединении солнечного водонагревателя к системе водоснабжения применяйте все

необходимые защитные устройства (расширительный бак, группа безопасности, редуктор входного

давления, отсечные краны, фильтры обратный клапан и т.д.)

Если солнечный водонагреватель находится выше окружающих зданий, необходима организация

громоотвода. Он должен быть на 500 мм выше бака водонагревателя, а расстояние между ним и

водонагревателем должно быть не менее 30 мм.

Руководство по эксплуатации водонагревателя

Вакуумные трубки солнечного водонагревателя должны находиться по

направлению на юг так, чтобы ничто не мешало попаданию прямых солнечных лучей на

них в течение дня.
