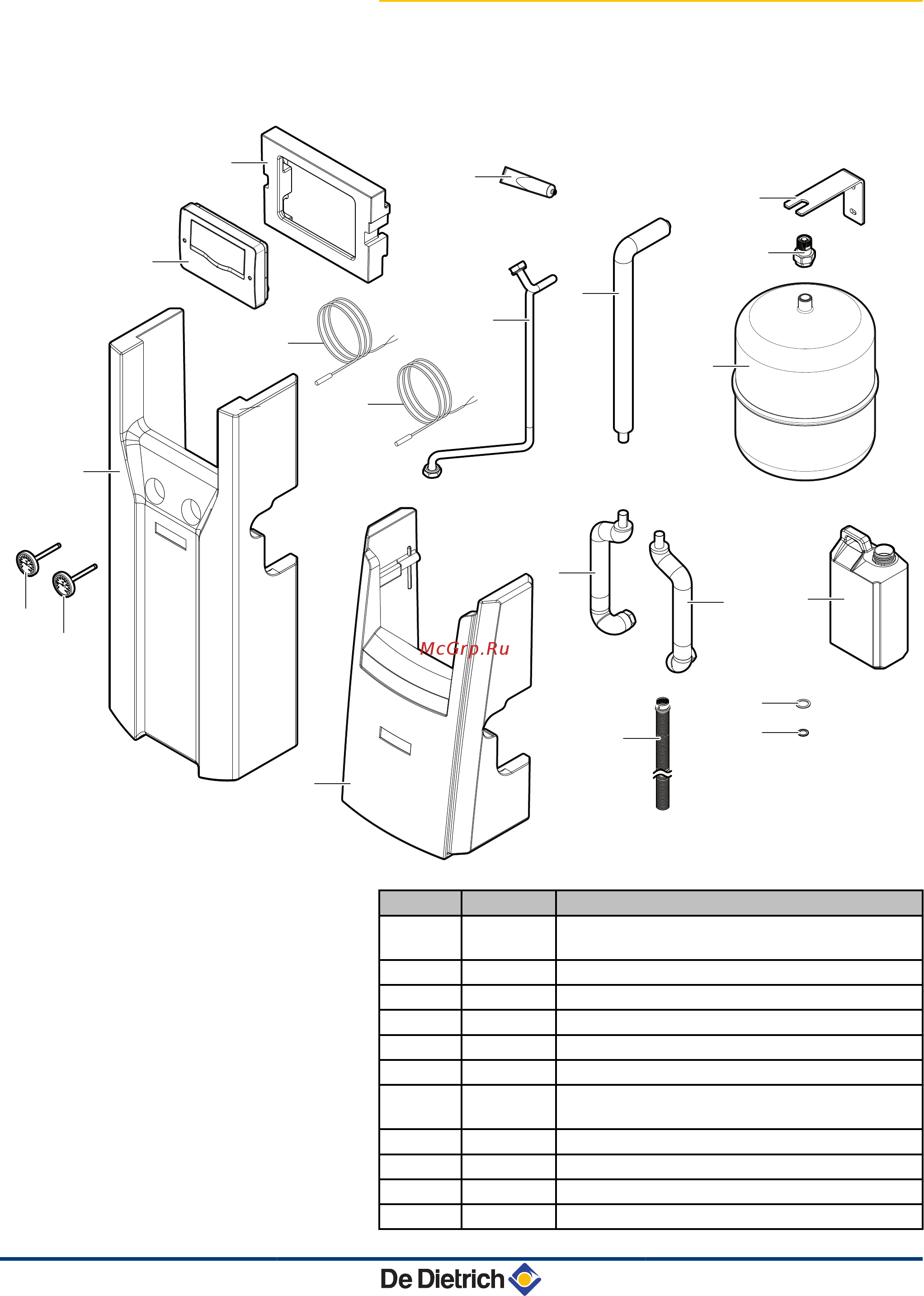

8.2.2. Гидравлический блок солнечной
установки
n
Общий вид
M003265-B
1
16
17
2
3
4
15
7
19
20
8
9
10
12
14
13
11
5
6
18
Позиции Артикул Обозначение
1
300027858
Передняя часть обшивки (Только для BSL
200/400)
2
7626021 Система регулирования Sol AEL
3
300027856 Опора для системы регулирования
4
300027874 Медная трубка в теплоизоляции - Верхняя
5
300027873 Медная трубка в теплоизоляции - Левая
6
300027872 Медная трубка в теплоизоляции - Правая
7
300028300
Медная труба - Подсоединение
расширительного бака
8
300027870 Расширительный бак 18 литров
9
300027869 Опора расширительного бака
10
300027871 Фитинг 3/4" для расширительного бака
11
300019281 Канистра для сбора пропиленгликоля - 2.5 л
BSL 150...400 BESL 200...400 8. Запасные части
23/11/2015 - 300028681-06
92
