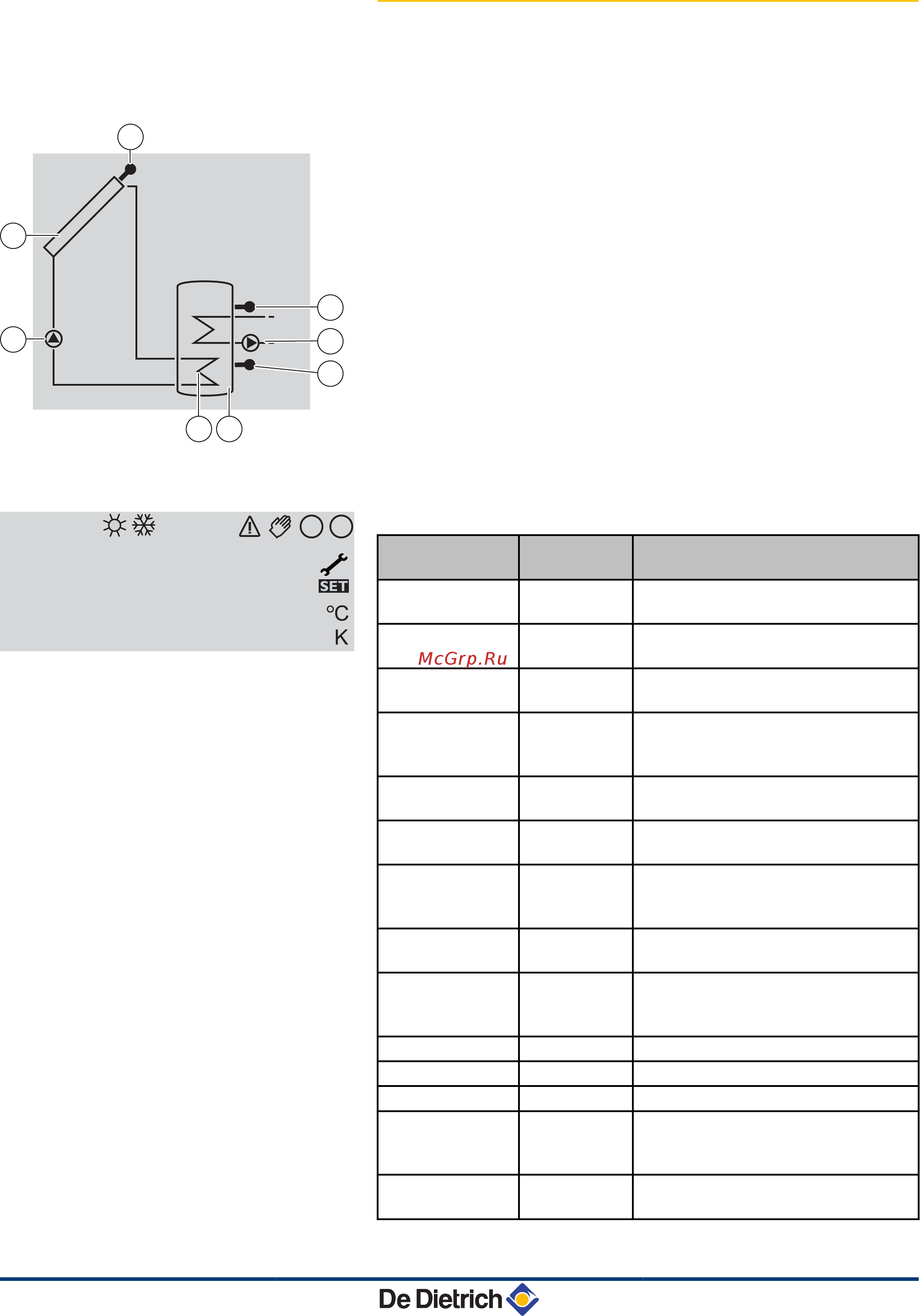

3.3.2. Описание дисплея
n
Схемы системы (System-Screen)
A
Датчик солнечного коллектора
Z
Солнечные коллекторы
E
Насос контура солнечных коллекторов
R
Теплообменник солнечной установки
T
Водонагреватель солнечной установки
Y
Датчик солнечной установки
U
Дополнительный источник тепла (кроме BSL 150)
I
Датчик санитарной горячей воды - Дополнительный
источник тепла
n
Индикаторы работы
Символ горит
постоянно
Символ
мигает
Состояние
K
Включен циркуляционный насос
солнечной установки.
%
Включен дополнительный источник
тепла.
Z
Превышено заданное значение
температуры водонагревателя.
K
Z
Включена функция охлаждения
солнечного коллектора или
водонагревателя.
E
Включена функция защиты от
замораживания.
K
E
Включена функция защиты от
замораживания (во время работы).
E
Превышена минимальная
температура солнечных
коллекторов.
aZ
Превышена максимальная
температура водонагревателя.
a
Превышена максимальная
температура солнечного
коллектора.
T
Регулировочный параметр.
T
Изменение настроек.
] a
Ошибка датчика.
R + K a
Принудительная работа
циркуляционного насоса солнечной
установки.
R + %
a
Принудительная работа
дополнительного источника тепла.
M002760-A
1
4 5
2
3
7
8
6
M002761-A
II I
3. Техническое описание BSL 150...400 BESL 200...400
15
23/11/2015 - 300028414-05
