n
Изоляция трубопроводов
ВНИМАНИЕ
Чтобы защитить теплоизоляцию от механических
повреждений, ударов клювов птиц и ультрафиолета, в
зоне крыши необходимо предусмотреть
дополнительную обкладку теплоизоляции.
Конструктивно эта обкладка представляет собой
футляр из листа алюминия, и она должна быть
загерметизирована при помощи силикона. Эта
дополнительная обкладка должна быть
загерметизирована при помощи силикона.
4 Существующая - для Duo-Tube (дополнительное
оборудование).
4 В случае использования других медных трубопроводов,
теплоизоляция должна быть :
- Устойчивой к постоянным высоким температурам (до 150
°C) в зоне коллектора и в горячей зоне подающей линии, а
также до - 30 °C.
- Предпочтительна герметичная и бесшовная
теплоизоляция.

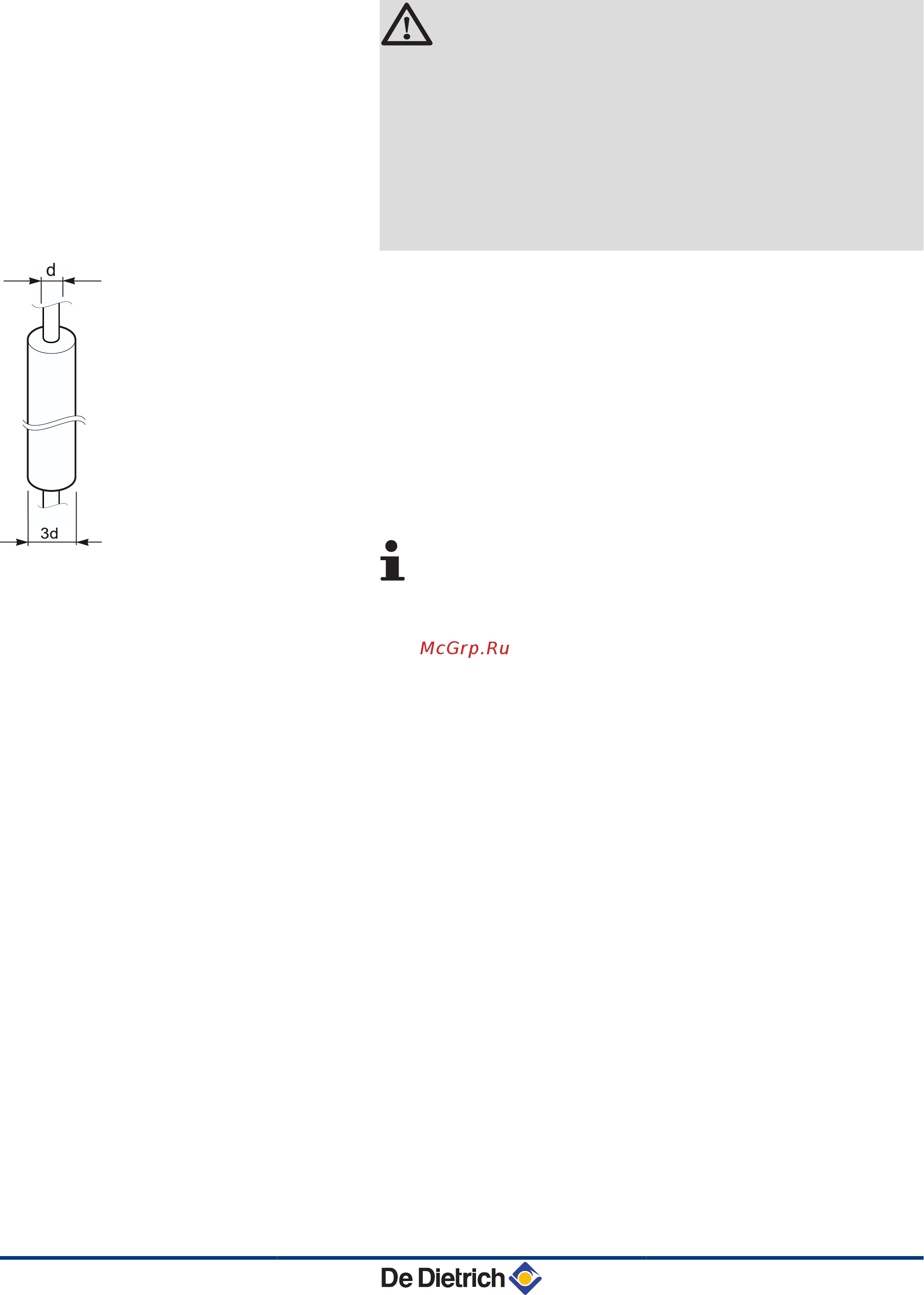

- Толщина теплоизоляции должна быть равна диаметру
трубы с коэффициентом К = 0.04 W/mK.
Уменьшение теплоизоляции на 50 % допустимо при
прохождении через крышу или через стены.
4 Рекомендуемые материалы для температур максимум
150 °C :
- Duo-Tube от De Dietrich
- DuoFlex от De Dietrich
- Armaflex HT
- Минеральная вата
- Стекловата
n
Расширительный бак солнечной установки
4 Расширительный бак компенсирует изменения объема
жидкого теплоносителя во время изменений температуры.
Весь жидкий теплоноситель коллектора поступает в бак в том
случае, если безопасность установки находится под угрозой
(отключение электричества во время сильного солнечного
излучения), а также когда установка достигает своей
температуры остановки. В этом случае часть жидкого
теплоносителя превращается в газ и вытесняет жидкость
коллектора к расширительному баку. Когда в коллекторе
отсутствует жидкий теплоноситель, установка не
подвергается никакому риску. Если, например, вечером
температура снижается, происходит конденсация газа, и он
опять превращается в жидкий теплоноситель.
M001704-A
BSL 150...400 BESL 200...400
4. Установка
23/11/2015 - 300028681-06
