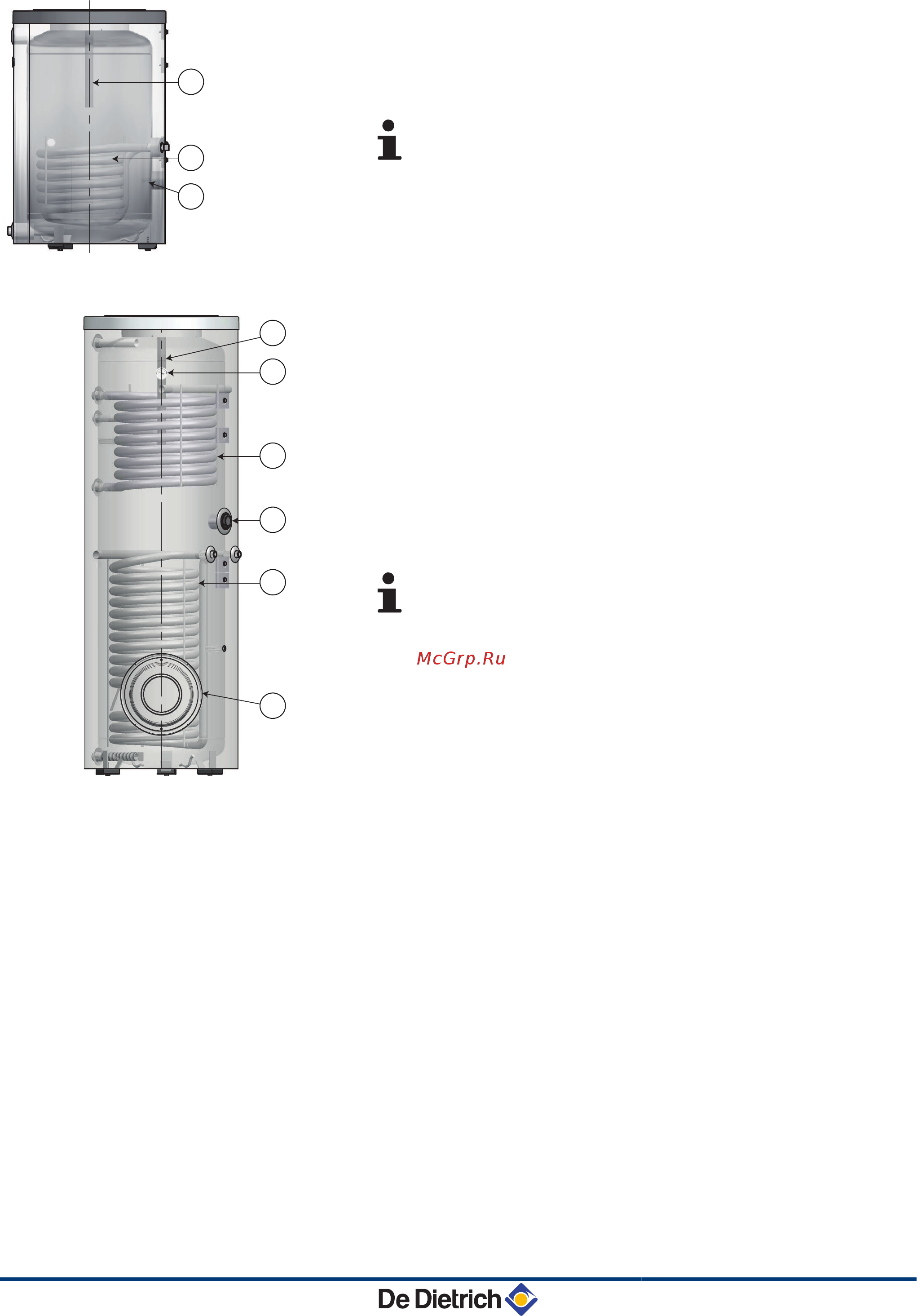

BSL 150 N
A
Анод - Верхняя заглушка
Z
Теплообменник солнечной установки
E
Место для датчика солнечной установки
Все компоненты проверены на герметичность и
протестированы на заводе.
BSL 200...500 N
A
Теплообменник солнечной установки
Z
Теплообменник для дополнительного источника
тепла
E
Анод - Боковая заглушка
R
Анод - Верхняя заглушка
T
Электрический источник тепла (Дополнительное
оборудование)
Y
Термометр
Все компоненты проверены на герметичность и
протестированы на заводе.
C004488-A
1
2
3
L000593-A
6
4
5
1
3
2
BSL 150...500 N BESL 200...400 N 3. Техническое описание
23/11/2015 - 300027764-001-05
13
