O

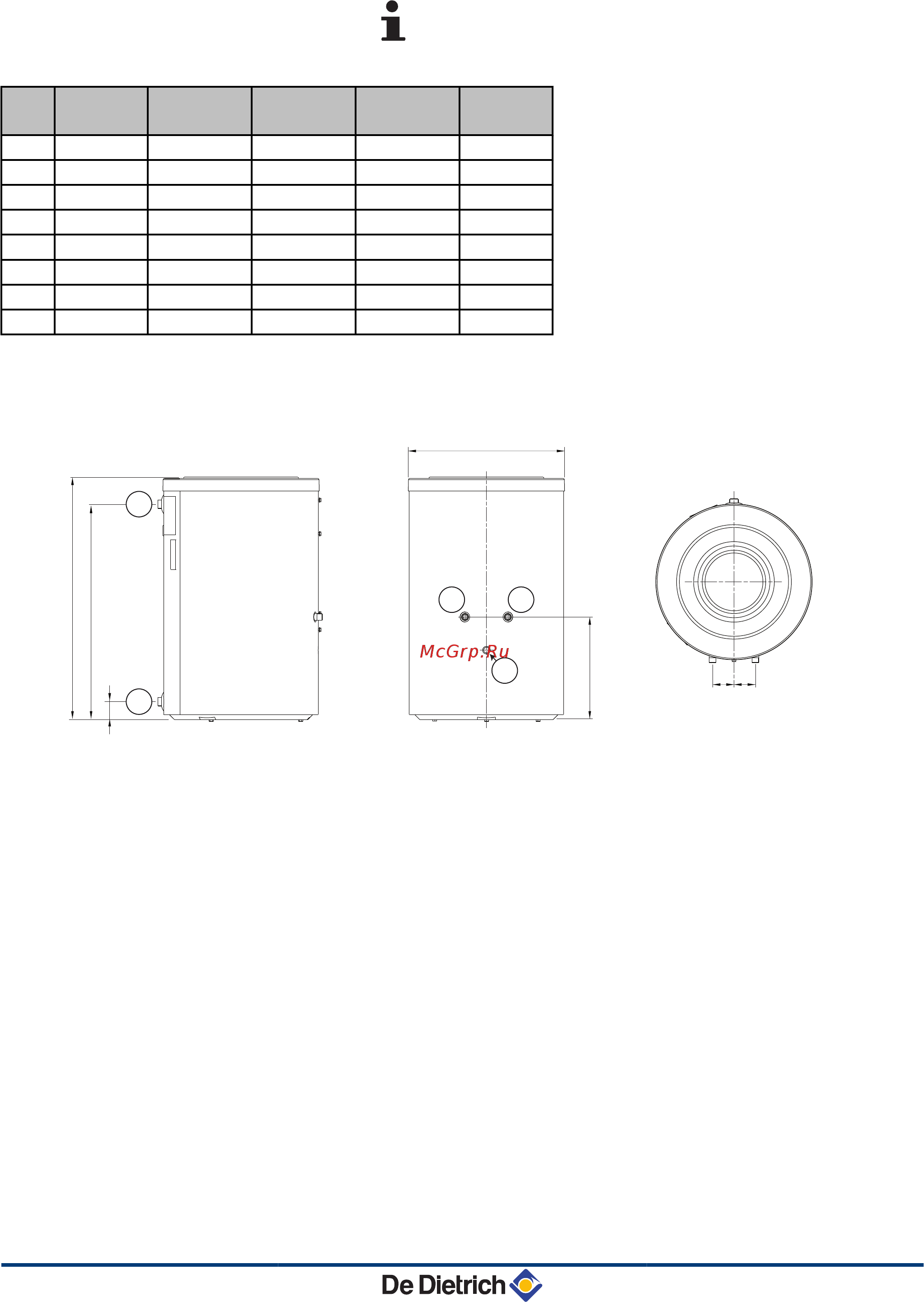

Место для датчика солнечной установки
G : Наружная цилиндрическая резьба, герметичная
при использовании плоской прокладки
BSL 150 N BSL 200 N
BESL 200 N
BSL 300 N
BESL 300 N
BSL 400 N
BESL 400 N
BSL 500 N
A
- 70 70 66 71
B
- 912 1127 992 1133
C
- 1092 1307 1172 1313
D
- 1182 1397 1262 1403
E
870 1324 1694 1558 1666
F
980 1422 1796 1672 1787
G (Ø)
605 605 605 705 755
K
450 682 862 812 948
n
BSL 150 N
ØG
K
A
E
F
9
7
1
6
8
83.5
83.5
C004484-B
BSL 150...500 N BESL 200...400 N 4. Установка
23/11/2015 - 300027764-001-05
21
