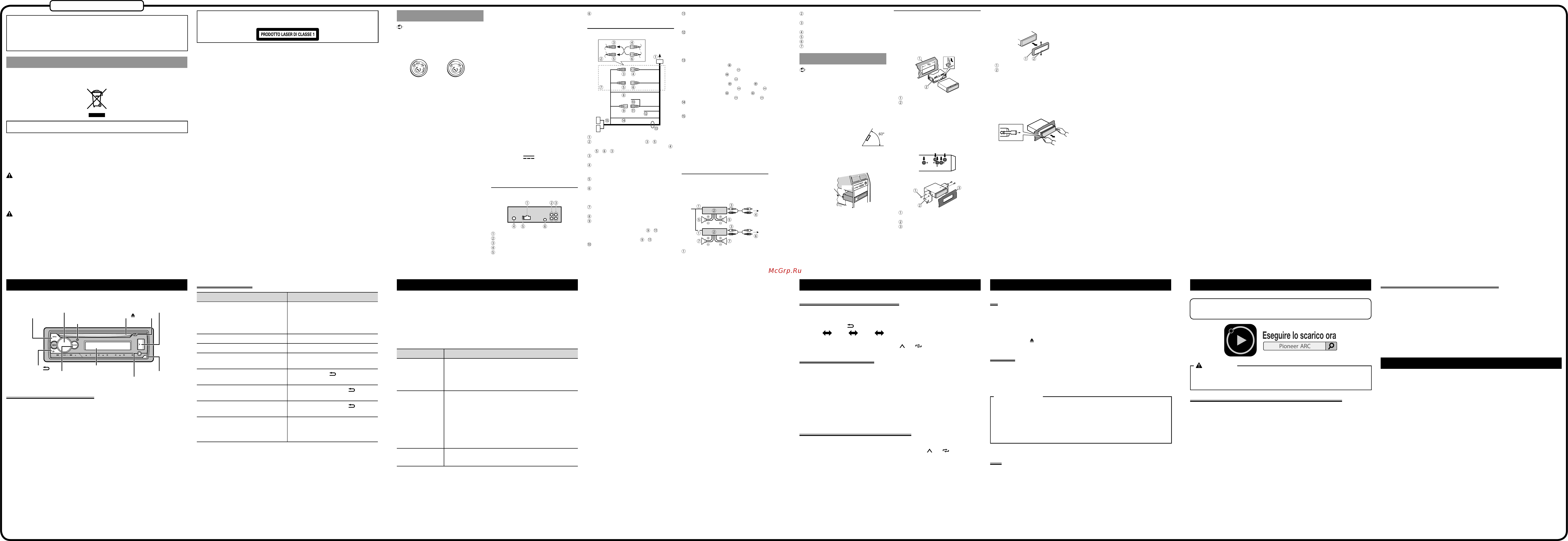

Italiano
La presente guida ha lo scopo di guidare l’utilizzatore attraverso le
funzioni principali di questa unità.
Per i dettagli, far riferimento al Manuale dell’operatore che si trova sul
sito web.
https://www.pioneer-car.eu/eur/
Prima di iniziare
Grazie per avere acquistato questo prodotto PIONEER
Per garantire un uso corretto, leggere attentamente la presente guida prima di utilizzare il prodotto. È
particolarmente importante leggere e osservare gli AVVERTENZA e le ATTENZIONE incluse nella presente
guida. Per riferimento futuro, tenere la presente guida in un luogo sicuro e accessibile.
Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta
differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.
Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare
i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al
dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo).
Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di
smaltimento.
In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio
necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana.
AVVERTENZA
• Non cercare di installare o effettuare interventi di manutenzione sul prodotto. L’installazione
o l’esecuzione di interventi di manutenzione sul prodotto da parte di persone sprovviste delle
qualifiche o dell’esperienza richiesta per apparecchi elettronici e accessori automobilistici potrebbe
risultare pericolosa ed esporre a rischi di scosse elettriche e di altre situazioni pericolose.
• Non cercare di utilizzare i comandi dell’unità durante la guida. Prima di utilizzare i comandi dell’unità,
parcheggiare il veicolo in un luogo sicuro.
ATTENZIONE
• Non lasciare che l’unità entri in contatto con umidità e/o liquidi. Possono verificarsi scosse elettriche. Inoltre,
in seguito al contatto con i liquidi possono verificarsi danni all’unità, fumo e surriscaldamento.
• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall’esterno.
• Il CarStereo-Pass Pioneer può essere usato solo in Germania.
• Questo prodotto è stato sottoposto a valutazione in condizioni climatiche temperate e tropicali in
conformità alla norma IEC 60065: Apparecchi audio, video ed apparecchi elettronici similari - Requisiti di
sicurezza.
ATTENZIONE
Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser
IEC 60825-1:2007.
In caso di problemi
Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza
autorizzato PIONEER più vicino.
Connessioni
Importante
• Durante l’installazione dell’unità su un veicolo
privo di posizione ACC (accessorio) sull’interruttore
di accensione, il mancato collegamento del cavo
rosso al terminale che rileva il funzionamento del
tasto di accensione può provocare il consumo
della batteria.
Posizione ACC Senza posizione ACC
• Se questa unità venisse, utilizzata in condizioni
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.
−Veicoli con batteria da 12 volt e messa a terra
negativa.
−Quando l’uscita dell’altoparlante viene utilizzata
da 4 canali, usare altoparlanti oltre 50 W
(potenza in entrata massima) e tra 4 Ω e 8 Ω
(valore di impedenza). Per questa unità, non
utilizzare altoparlanti con valore di impedenza
compreso tra 1 Ω e 3 Ω.
−Quando l’uscita dell’altoparlante posteriore
viene utilizzata da un subwoofer da 2 Ω, usare
altoparlanti oltre 70 W (potenza in entrata
massima).
* Fare riferimento alle connessioni per un
metodo di connessione.
• Per evitare cortocircuiti, surriscaldamento e
malfunzionamenti, assicurarsi di attenersi alla
seguente procedura.
−Scollegare il terminale negativo della batteria
prima dell’installazione.
−Fissare il cablaggio con fascette o nastro adesivo.
Avvolgere nastro adesivo intorno cablaggio
che entra in contatto con le parti metalliche per
proteggere i cavi.
−Posizionare tutti i cavi lontano dalle parti in
movimento, come ad esempio la leva del cambio
e le guide dei sedili.
−Posizionare tutti i cavi lontano da luoghi caldi,
come ad esempio vicino alle bocchette del
riscaldamento.
−Non collegare il cavo giallo alla batteria
facendolo passare attraverso il foro del vano
motore.
−Coprire tutti i connettori per cavi scollegati con
nastro isolante.
−Non accorciare i cavi.
−Non tagliare mai l’isolamento del cavo di
alimentazione dell’unità al fine di condividere la
potenza con altri dispositivi. La capacità corrente
del cavo è limitata.
−Utilizzare un fusibile dal valore prescritto.
−Non collegare il cavo negativo dell’altoparlante
direttamente alla messa a terra.
−Non unire mai i cavi negativi di diversi
altoparlanti.
• Quando l’unità è accesa, i segnali di controllo
vengono inviati attraverso il cavo blu/bianco.
Collegare il cavo al telecomando di sistema di un
amplificatore di potenza esterno o al terminale di
controllo relè dell’antenna automatica del veicolo
(max. 300 mA 12 V CC). Se il veicolo è dotato di
un’antenna da vetro, collegarla al terminale di
alimentazione del booster.
• Non collegare il cavo blu/bianco al terminale di
alimentazione di un amplificatore di potenza
esterno. Inoltre, non collegarlo al terminale di
alimentazione dell’antenna automatica. Questa
operazione può provocare l’esaurimento della
batteria o un malfunzionamento.
• Il cavo nero è la messa a terra. I cavi di messa a
terra per l’unità e per altre apparecchiature (in
particolare prodotti ad alta corrente, come ad
esempio amplificatori di potenza) devono essere
collegati separatamente. In caso contrario, un
distacco accidentale può provocare incendi o
malfunzionamenti.
• Il simbolo grafico
posizionato sul prodotto
indica corrente diretta.
• Quando l’unità viene scollegata
dall’alimentazione, le funzioni e le impostazioni
audio diverse dall’impostazione delle pre-uscite
RCA si memorizzano nella memoria.
L’unità
Ingresso cavo di alimentazione
Uscita posteriore o uscita subwoofer
Uscita anteriore
Ingresso antenna
Fusibile (10 A)
Ingresso remoto cablato
È possibile collegare un adattatore per il
telecomando cablato (venduto separatamente).
Cavo di alimentazione
All’ingresso del cavo di alimentazione
In base al veicolo, la funzione di e può
variare. In questo caso, assicurarsi di collegare
a
e a .
Giallo
Backup (o accessorio)
Giallo
Effettuare la connessione a un terminale di
alimentazione costante pari a 12 V.
Rosso
Accessorio (o backup)
Rosso
Effettuare la connessione a un terminale
controllato dall’interruttore di accensione (12
V CC).
Collegare tra loro le interlinee del medesimo
colore.
Nero (messa a terra telaio)
Blu/bianco
La posizione del pin del connettore ISO varia in
base al tipo di veicolo. Collegare
e quando
il Pin 5 è di tipo controllo antenna. In un altro tipo
di veicolo, non collegare mai
e .
Blu/bianco
Effettuare il collegamento al terminale di
controllo del sistema dell’amplificatore di
potenza (max. 300 mA 12 V CC).
Blu/bianco
Effettuare il collegamento al terminale di
controllo relè dell’antenna automatica (max.
300 mA 12 V CC).
Giallo/nero
Se si utilizza l’apparecchiatura con funzione
Mute, collegare l’interlinea all’interlinea Audio
Mute dell’apparecchiatura. In caso contrario,
tenere l’interlinea Audio Mute priva di
collegamenti.
Interlinee altoparlante
Bianco: anteriore sinistra
Bianco/nero: anteriore sinistra
Grigio: anteriore destra
Grigio/nero: anteriore destra
Verde: posteriore sinistra o subwoofer
Verde/nero: posteriore sinistra o subwoofer
Viola: posteriore destra o subwoofer
Viola/nero: posteriore destra o subwoofer
Arancione/bianco
Effettuare il collegamento al segnale di
illuminazione del veicolo.
Connettore ISO
In alcuni veicoli, il connettore ISO può essere
diviso in due. In questo caso, assicurarsi di
collegare entrambi i connettori.
NOTE
• Cambiare il menu iniziale dell’unità. Fare
riferimento a [SP-P/O MODE]. L’uscita subwoofer
dell’unità è monofonica.
• Quando si utilizza un subwoofer da 2 Ω, assicurarsi
di collegare il subwoofer alle interlinee viola e
viola/nero dell’unità. Non collegare nulla alle
interlinee verde e verde/nero.
Amplicatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando si utilizza un
amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo blu/bianco.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA (venduti
separatamente)
All’uscita anteriore
Altoparlante anteriore
All’uscita posteriore o all’uscita subwoofer
Altoparlante posteriore o subwoofer
Installazione
Importante
• Verificare tutti i collegamenti e i sistemi prima
dell’installazione finale.
• Non utilizzare parti non autorizzate, in quanto
possono provocare malfunzionamenti.
• Se l’installazione richiede la foratura o altre
modifiche del veicolo, consultare il rivenditore.
• Non installare l’unità se:
−può interferire con il funzionamento dei veicolo.
−può causare lesioni ai passeggeri in caso di
arresto improvviso.
• Installare l’unità lontano da luoghi caldi, come ad
esempio vicino alle bocchette del riscaldamento.
• È possibile ottenere prestazioni
ottimali quando l’unità viene
installata con un’angolazione
inferiore ai 60°.
• Durante l’installazione, per garantire la corretta
dispersione del calore quando si utilizza l’unità,
accertarsi di lasciare ampio spazio dietro il
pannello posteriore e avvolgere i cavi allentati in
modo che non blocchino le aperture.
Lasciare
ampio spazio
5 cm
5 cm
Installazione a montaggio
DIN
1 Inserire il riduttore di montaggio in
dotazione nel cruscotto.
2 Fissare il riduttore di montaggio
utilizzando un cacciavite per piegare le
linguette metalliche (90°) in posizione.
Cruscotto
Riduttore di montaggio
• Assicurarsi che l’unità sia installata saldamente
in posizione. Un’installazione instabile può
provocare salti o malfunzionamenti.
Quando non si utilizza il riduttore di
montaggio in dotazione
1 Determinare la posizione corretta in
cui i fori della forcella e il lato dell’unità
corrispondono.
2 Serrare le due viti su ogni lato.
Vite filettata (5 mm × 9 mm, non in dotazione
con il prodotto)
Forcella montante
Cruscotto o console
Funzionamento di base
DEH-S210UI
Ghiera M.C. (multi-controllo)
Pulsante di sgancio
Jack di ingresso AUX (jack stereo da 3,5 mm)
Finestra di visualizzazione
DISP (display)
Fessura di
caricamento del disco
(espulsione)
BAND/
BASS
Porta USB
SRC (sorgente)/OFF
Informazioni sul menu principale
È possibile regolare diverse impostazioni nel menu principale.
1 Premere la ghiera M.C. per visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare una delle seguenti categorie,
quindi premere per confermare.
• Impostazioni FUNCTION
• Impostazioni AUDIO
• Impostazioni SYSTEM
• Impostazioni ILLUMINATION
• Impostazioni MIXTRAX
3 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per
confermare.
Funzionamento tuner
Ricezione delle stazioni preimpostate
1 Premere SRC/OFF per selezionare [RADIO].
2 Premere BAND/ per selezionare la banda.
[FM1]
[FM2] [FM3] [MW]/[LW]
3 Premere un pulsante numerico (da 1/ a 6/ ).
Best stations memory (BSM)
1 Una volta selezionata la banda, premere la ghiera M.C. per
visualizzare il menu principale.
2 Ruotare la ghiera M.C. per selezionare [FUNCTION], quindi premere
per confermare.
3 Ruotare la ghiera M.C. per selezionare [BSM], quindi premere per
confermare.
Per memorizzare manualmente le stazioni
1 Durante la ricezione della stazione che si desidera memorizzare,
tenere premuto uno dei pulsanti numerici (da 1/
a 6/ ) fino a
quando non smette di lampeggiare.
Operazioni di congurazione
Quando, dopo l’installazione, l’interruttore di accensione viene impostato su ON, sul display
compare [SET UP :YES].
1 Premere la ghiera M.C..
2 Ruotare la ghiera M.C. per selezionare le opzioni, quindi premere per
confermare.
Per passare all’opzione di menu successiva, confermare la selezione.
Voce del menu Descrizione
LANGUAGE
[ENG](Inglese),
[РУС](Russo),
[TUR](Turco)
Selezionare la lingua per visualizzare le informazioni
di testo di un file audio compresso.
CLOCK SET Impostare l’orologio.
1 Ruotare la ghiera M.C. per regolare l’ora, quindi
premere per confermare.
L’indicatore passa automaticamente
all’impostazione dei minuti.
2 Ruotare la ghiera M.C. per regolare i minuti,
quindi premere per confermare.
FM STEP
[100], [50]
Selezionare il passo di frequenza FM tra 100 kHz o
50 kHz.
Eettuare un collegamento con Pioneer ARC APP
La app Advanced Pioneer converte il proprio smartphone
compatibile in un potente telecomando touchscreen.
Non tentare di utilizzare l’applicazione durante la guida. Assicurarsi di
uscire dalla strada e parcheggiare il veicolo in un luogo sicuro prima di
tentare di utilizzare i comandi sull’applicazione.
Per effettuare il collegamento con un dispositivo Android
1 Entrare nel menu SYSTEM (fare riferimento a “Informazioni sul menu
principale”).
2 Ruotare la ghiera M.C. per selezionare [ANDROID WIRED], quindi
premere per confermare.
3 Ruotare la ghiera M.C. per selezionare [APP CONTROL], quindi
premere per confermare.
4 Ruotare la ghiera M.C. per selezionare [P.APP AUTO ON], quindi
premere per confermare.
5 Ruotare la ghiera M.C. per selezionare [ON], quindi premere per
confermare.
6 Collegare l’unità con il dispositivo via USB.
Pioneer ARC APP sul dispositivo Android si avvia automaticamente.
AVVERTENZA
Rimozione dell’unità (installata con il
riduttore di montaggio in dotazione)
1 Rimuovere l’anello di rivestimento.
Anello di rivestimento
Linguetta a tacche
• Il rilascio del pannello anteriore consente un
più facile accesso all’anello di rivestimento.
• Quando l’anello di rivestimento viene
nuovamente collegato, puntare il lato con la
linguetta a tacche rivolta verso il basso.
2 Inserire le chiavi di estrazione in dotazione
in entrambi i lati dell’unità finché non
scattano in posizione.
3 Estrarre l’unità dal cruscotto.
Operazioni frequenti
Scopo Operazione
Accendere l’alimentazione Premere SRC/OFF per accendere
l’alimentazione.
Tenere premuto SRC/OFF per
spegnere l’alimentazione.
Regolare il volume Ruotare la ghiera M.C..
Selezionare una sorgente Premere SRC/OFF ripetutamente.
Cambiare la visualizzazione delle
informazioni
Premere ripetutamente DISP.
Tornare alla precedente
visualizzazione/elenco
Premere BAND/
.
Tornare alla visualizzazione
normale dal menu
Tenere premuto BAND/
.
Modifica della luminosità del
display
Tenere premuto BAND/
.
Amplificazione dei livelli bassi Premere BASS.
• I livelli bassi si possono
selezionare in [BASS BOOST].
Funzionamento CD/USB/iPod®/AUX
CD
1 Inserire un disco nella fessura di caricamento con l’etichetta rivolta
verso l’alto.
Per espellere un disco, per prima cosa interrompere la riproduzione,
quindi premere
.
USB/iPod
1 Aprire il coperchio della porta USB.
2 Collegare il dispositivo USB/iPod utilizzando un cavo idoneo.
Un dispositivo installato con Android OS 4.0 o con la maggior parte delle versioni
successive, può essere collegato all’unità via MTP utilizzando il cavo in dotazione con il
dispositivo Android. Tuttavia, in base al dispositivo connesso, alla versione OS o al numero
di file nel dispositivo, i brani/file audio potrebbero non essere riprodotti via MTP.
NOTA
Se si utilizza un collegamento MTP, impostare [ANDROID WIRED] su [MEMORY] nelle
impostazioni SYSTEM.
AUX
1 Inserire la spina mini stereo nel jack di ingresso AUX.
2 Premere SRC/OFF per selezionare [AUX] come sorgente.
Collegamento MTP
3 [QUIT :YES] viene visualizzato quando sono state effettuate tutte le
impostazioni.
Per tornare alla prima voce del menu di configurazione, ruotare
la ghiera M.C. per selezionare [QUIT :NO], quindi premere per
confermare.
4 Premere la ghiera M.C. per confermare le impostazioni.
Per effettuare il collegamento con un iPhone
1 Collegare l’unità con iPhone via USB.
2 Premere SRC/OFF per selezionare una sorgente.
3 Tenere premuta la ghiera M.C..
Pioneer ARC APP sull’iPhone si avvia.
NOTA
Se il collegamento non riesce, lanciare Pioneer ARC APP sull’iPhone.
Ascolto di Spotify®
(È compatibile solo con Spotify installato su iPhone)
Prima dell’uso, aggiornare il firmware dell’applicazione Spotify alla versione più recente.
Prima di iniziare, collegare l’unità con il dispositivo mobile via USB (solo per iPhone).
1 Premere SRC/OFF per selezionare [SPOTIFY].
2 Avviare l’applicazione Spotify sul dispositivo mobile e avviare la
riproduzione.

Содержание

Похожие устройства

Скачать
Случайные обсуждения

Ответы 0

Здравствуйте
3 месяца назад
