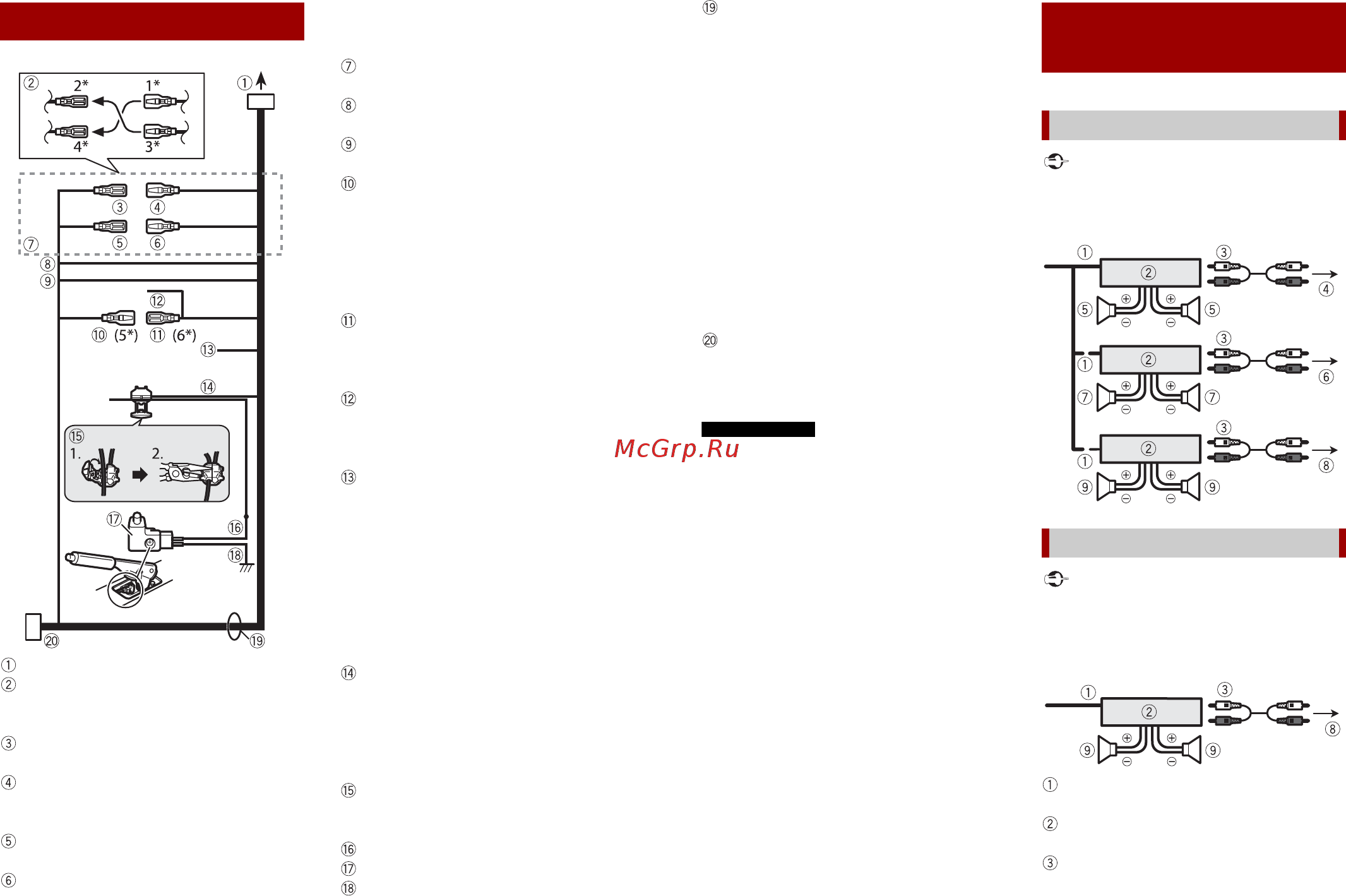

26Ru
К источнику питания
Зависит от типа автомобиля, функция
2* и 4* могут различаться. В этом
случае подключите 1* к 4* и 3* к 2*.
Желтый (2*)
Запасная деталь (или аксессуар)
Желтый (1*)
Подключение к клемме источника 12
В постоянного тока.
Красный (4*)
Аксессуар (или запасная деталь)
Красный (3*)
Подключение к клемме, управляемой
переключателем зажигания (12 В
пост. тока).
Соединяйте между собой одинаковые
по цвету выводы.
Оранжевый/белый
К клемме переключения освещения.
Черный (заземление)
К корпусу (металл) автомобиля.
Синий/белый (5*)
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите 5* и 6*,
если контакт 5 – тип управления
антенной. В другом типе автомобиля
никогда не соединяйте 5* и 6*.
Синий/белый (6*)
Подключение к клемме управления
реле автомобильной антенны (макс.
300 мА 12 В пост. тока).
Синий/белый
Подключение к клемме управления
системой усилителя мощности (макс.
300 мА 12 В пост. тока).
Фиолетовый/белый
Из двух электрических проводов,
подключенных к задней лампе,
подключите один, в котором
изменяется напряжение при
положении рычага переключения
передач REVERSE (R). Данное
подключение позволяет устройству
распознавать движение автомобиля
вперед или назад.
Светло-зеленый
Используется для обнаружения
состояния ON/OFF ручного тормоза.
Этот вывод должен подключаться со
стороны подачи энергии
выключателя ручного тормоза.
Способ подключения
Зажмите вывод (1), затем плотно
зажмите с помощью острогубцев (2).
Сторона подачи энергии
Переключатель ручного тормоза
Сторона заземления
Силовой шнур
Провода громкоговорителей
Белый: Передний левый + или левый
высокого диапазона +
Белый/черный: Передний левый –
или левый высокого диапазона –
Серый: Передний правый + или
правый высокого диапазона +
Серый/черный: Передний правый –
или правый высокого диапазона –
Зеленый: Задний левый + или левый
среднего диапазона +
Зеленый/черный: Задний левый – или
левый среднего диапазона –
Фиолетовый: Задний правый + или
правый среднего диапазона +
Фиолетовый/черный: Задний правый
– или правый среднего диапазона –
Разъем ISO
В некоторых автомобилях может
разделяться на два. В этом случае
подключите оба разъема.
ПРИМЕЧАНИЯ
• Положение переключателя ручного
тормоза зависит от модели
автомобиля. Подробные сведения
можно получить в руководстве
владельца автомобиля или дилера.
• При подключении сабвуфера к этому
изделию вместо заднего
громкоговорителя верните выход
заднего выхода к начальным
настройкам. Выход канала сабвуфера
этого изделия монофонический.
• При использовании сабвуфера 2 Ω,
подключите сабвуфер к фиолетовому и
фиолетовому/черному выводам этого
изделия. Не подключайте ничего к
зеленому и зеленому/черному
выводам.
Важно
Выводы громкоговорителей не
используются, когда применяется это
подключение.
Важно
Вывод переднего и заднего
громкоговорителя осуществляется с
помощью проводов громкоговорителя
при использовании этого подключения.
Система дистанционного управления
Подключите к синему/белому кабелю.
Усилитель мощности (продаются
отдельно)
Подключите с помощью RCA-кабеля
(продается отдельно)
Усилитель мощности
(продаются отдельно)
Без внутреннего усилителя
С внутренним усилителем
