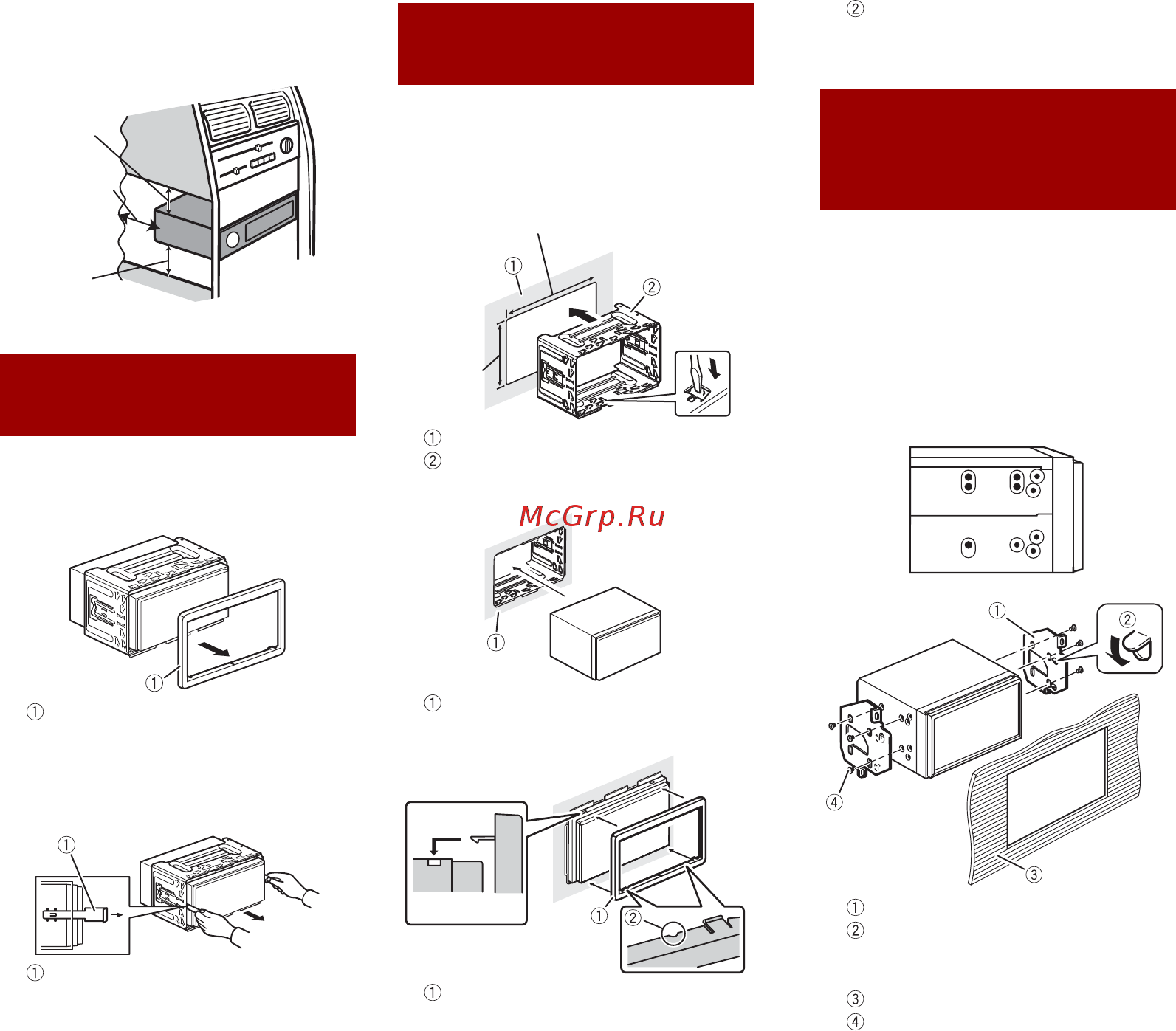

![Pioneer AVH-G110DVD [6/40] Before installing this product](/views2/1464660/page6/bg6.png)
6En
you leave ample space behind the rear
panel and wrap any loose cables so they
are not blocking the vents.
1 Remove the trim ring.
Extend top and bottom of the trim ring
outwards to remove the trim ring.
Trim ring
2 Insert the supplied extraction keys
into both sides of the unit until they
click into place.
3 Pull the unit out of the holder.
Extraction key
1 Install the holder into the dashboard.
2 Secure the mounting sleeve by using a
screwdriver to bend the metal tabs
(90°) into place.
Dashboard
Holder
3 Install this product into the holder.
Dashboard
4 Attach the trim ring.
Trim ring
Before installing this
product
Leave ample
space
5 cm
5 cm
Installation with the
holder
112 mm
182 mm
Groove
Attach the trim ring with the side
with a groove facing downward.
1 Fastening this product to the factory
radio-mounting bracket.
Position this product so that its screw
holes are aligned with the screw holes
of the bracket, and tighten the screws at
three locations on each side.
Use either the truss head screws or flush
surface screws, depending on the shape
of the bracket’s screw holes.
Factory radio-mounting bracket
If the pawl interferes with
installation, you may bend it down
out of the way.
Dashboard or console
Truss head screw or flush surface
screw
Be sure to use the screws supplied
with this product.
Installation using the screw
holes on the side of this
product
