Pioneer AVH-2400BT [7/76] Connecting the units
![Pioneer AVH-2400BT [7/76] Connecting the units](/views2/1464916/page7/bg7.png)

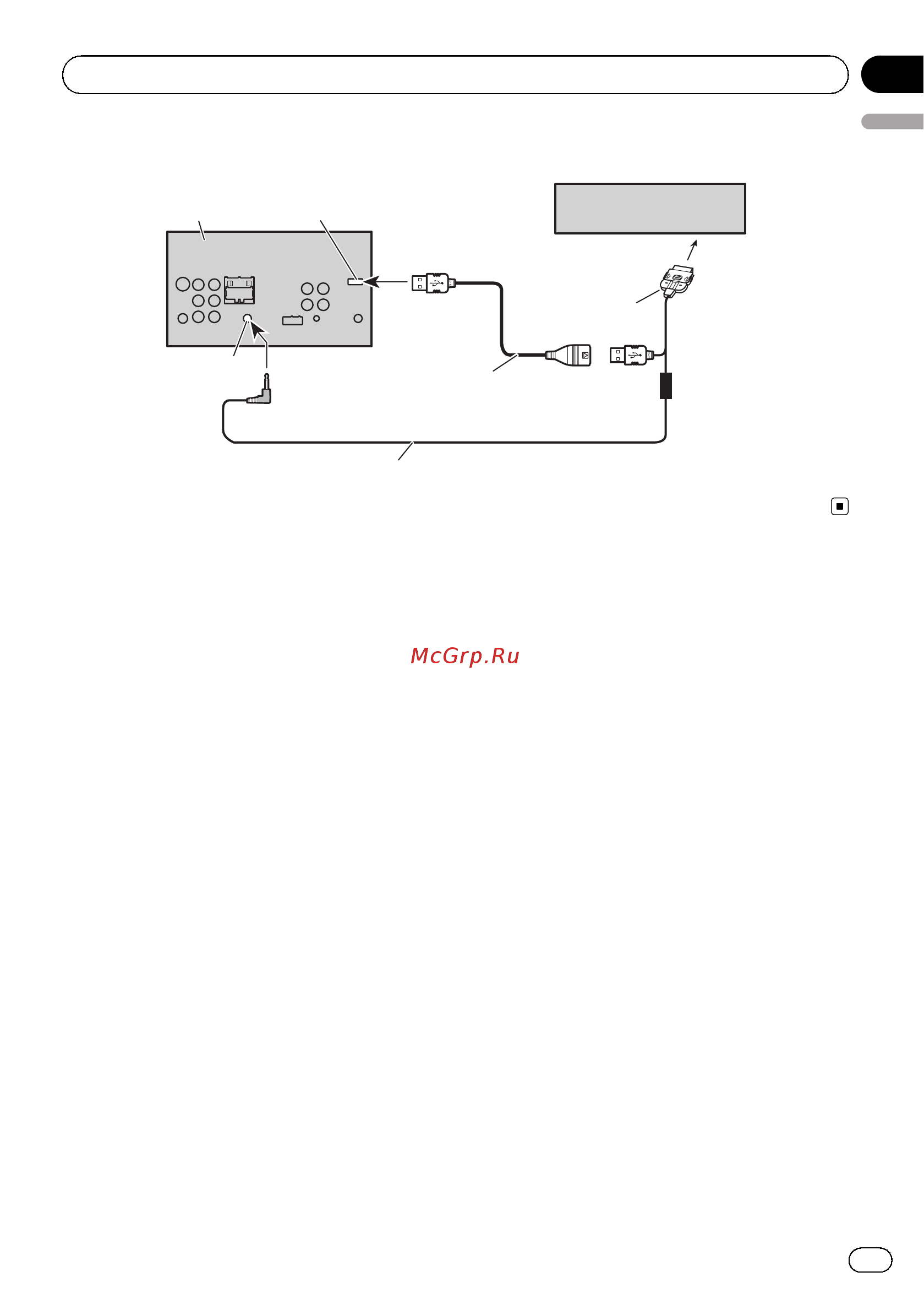

When connecting with optional CD-IU201V cable
T
his product
Dock connector
Interface cable
(CD-IU201V) (sold separately)
iPod with video capabilities
(sold separately)
USB input
AUX input
(AUX)
1.5 m
USB cable(Supplied with this unit
for AVH-4400BT/AVH-3400DVD.
Sold separately for other models)
2 m
En
7
English
Section
01
Connecting the units
