< CRD4846-A >
10
En

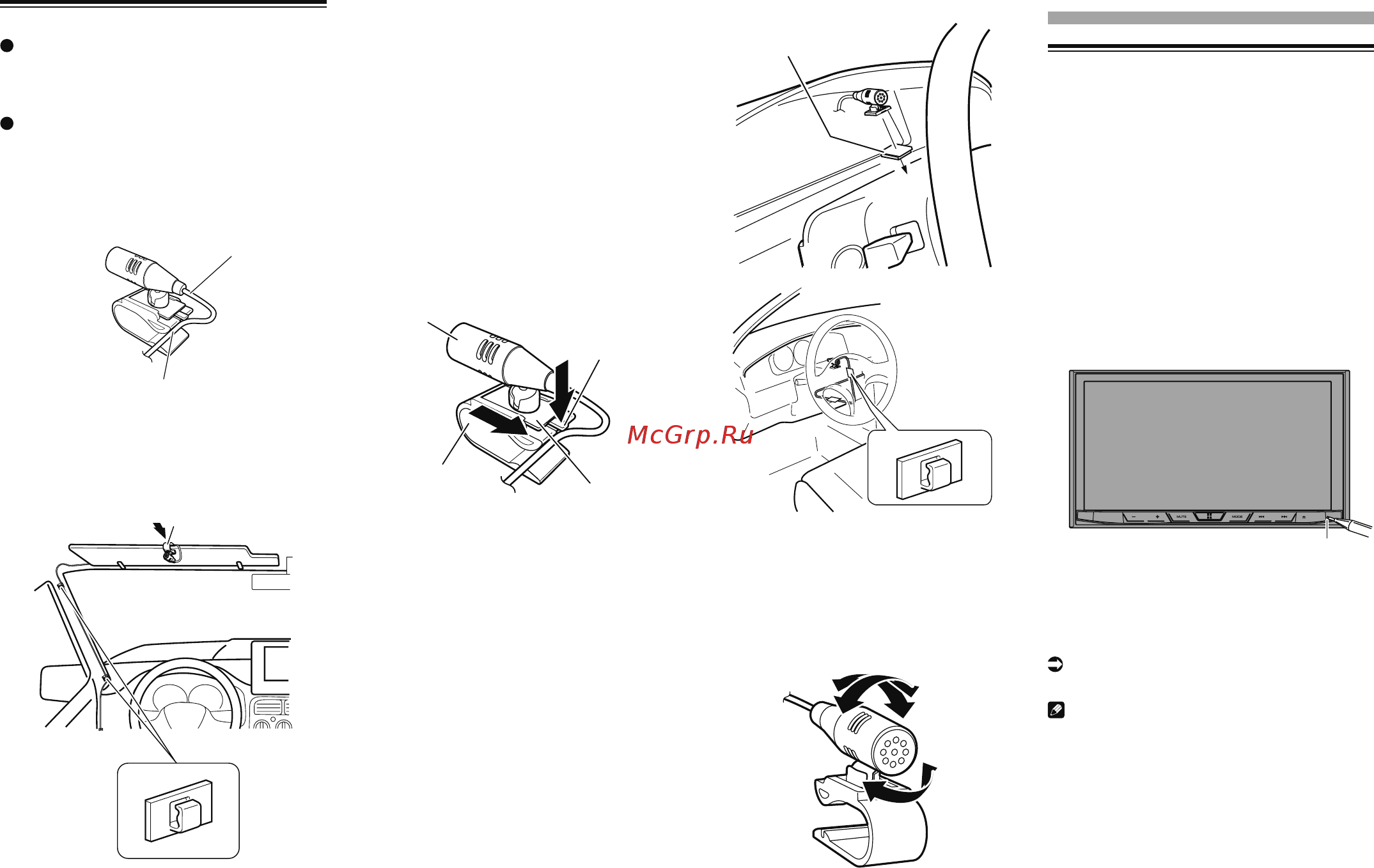

Installing the microphone
Install the microphone in a place where
its direction and distance from the driver
make it easiest to pick up the driver’s
voice.
Be sure to turn off (ACC OFF) the product
before connecting the microphone.
■ Mounting on the sun visor
1 Fit the microphone lead into the
groove.
1
2
1 Microphone lead
2 Groove
2 Attach the microphone clip to the
sun visor.
1
2
1 Microphone clip
2 Clamps
Use separately sold clamps to secure the
lead where necessary inside the vehicle.
Install the microphone on the sun visor
when it is in the up position. It cannot rec-
ognize the driver’s voice if the sun visor is in
the down position.
■ Installation on the steering
column
1 Detach the microphone base from
the microphone clip by sliding the
microphone base while pressing
the tab.
4
1
2
3
1 Microphone
2 Tab
3 Microphone base
4 Microphone clip
2 Mount the microphone on the
steering column.
Install the microphone on the steering
column, keeping it away from the steering
wheel.
1
2
1 Double-sided tape
2 Clamps
Use separately sold clamps to secure the
lead where necessary inside the vehicle.
■ Adjusting the microphone angle
The microphone angle can be adjusted.
After installation
After installing this product
1 Reconnect the negative (–) termi-
nal of the vehicle’s battery.
First, double-check that all connections are
correct and that this product is installed cor-
rectly. Reassemble all vehicle components
that you previously removed. Then reconnect
the negative (–) cable to the negative (–)
terminal of the battery.
2 Start the engine.
3 Press the RESET button.
Press the RESET button on this product
with a pointed object such as the tip of a
pen.
1
1 RESET button
p Some of the settings and recorded con-
tents will not be reset.
4 Change the settings as desired.
For details concerning operations, refer to
Operation Manual.
Note
After installing this product, be sure to check
at a safe place that the vehicle is performing
normally.
CRD4846-A̲10
