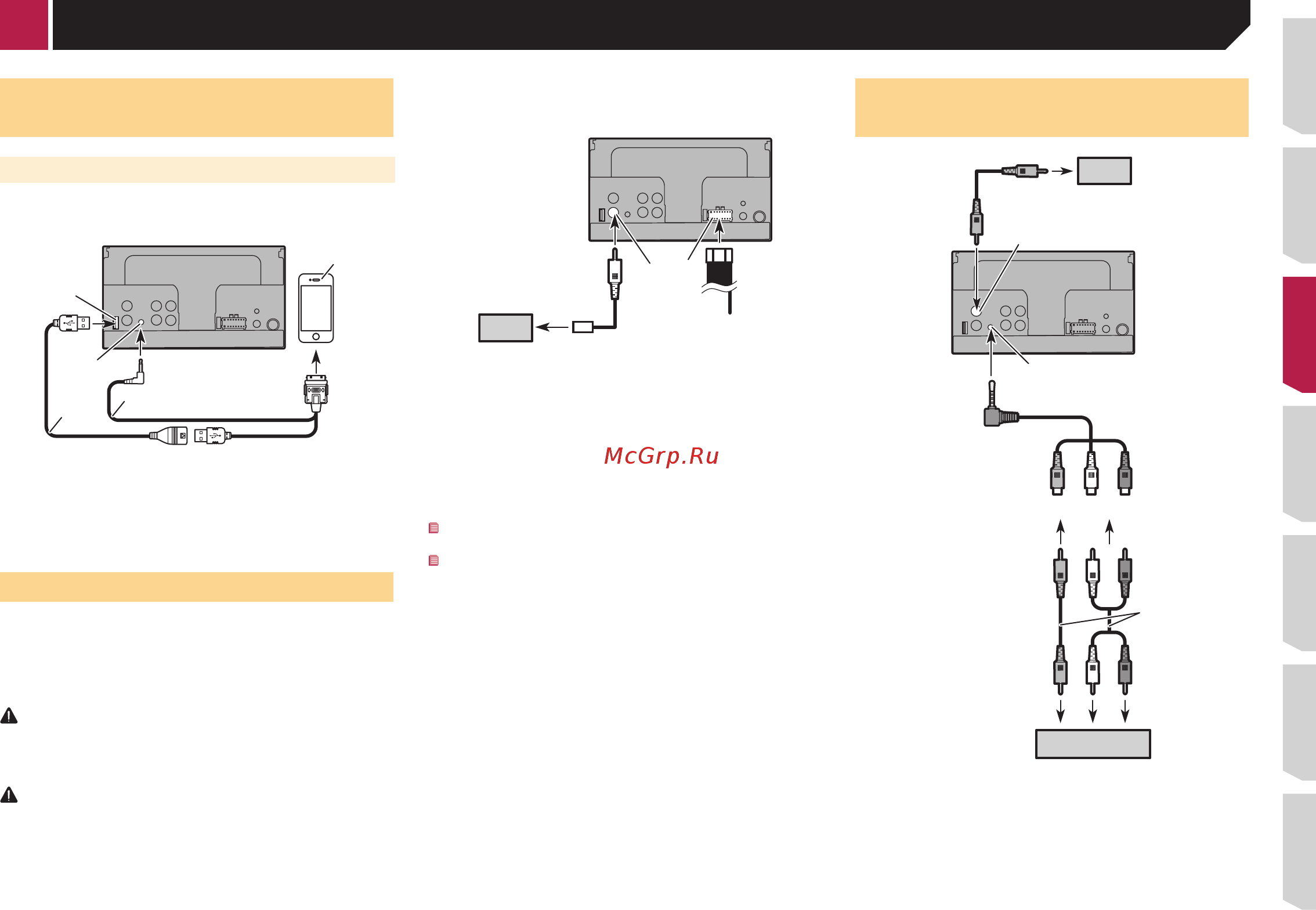

19
iPod / iPhone con connettore a
30 pin
Collegamento tramite l’ingresso AUX
Per il collegamento è necessario il cavo di interfaccia USB per
iPod / iPhone (CD-IU201V) (venduto separatamente).
1
2
5
3
4
1 Porta USB
2 Ingresso AUX
3 Cavo USB da 1,5 m
4 Cavo di interfaccia USB per iPod / iPhone (CD-IU201V)
(venduto separatamente)
5 iPhone con connettore a 30 pin
Telecamera
Telecamera di visione posteriore
Quando si usa la telecamera di visione posteriore, l’immagine
viene automaticamente cambiata portando la leva del cambio
in retromarcia (R). Rear View consente inoltre di controllare
la presenza di oggetti o persone dietro il veicolo durante la guida.
AVVERTENZA
UTILIZZARE L’ENTRATA SOLO PER LE IMMAGINI CAPOVOLTE
O INVERTITE DELLA TELECAMERA DI RETROVISIONE. QUAL-
SIASI ALTRO UTILIZZO PUÒ PROVOCARE LESIONI O DANNI.
ATTENZIONE
L’immagine dello schermo può apparire invertita.
La telecamera di visione posteriore consente di mantenere
la visione su un rimorchio o parcheggiare in spazi stretti.
Non usare questa funzione per scopi di intrattenimento.
Gli oggetti nella visione posteriore possono apparire più
vicini o più distanti rispetto alla realtà.
L’area delle immagini a schermo intero visualizzate duran-
te la retromarcia o quando si controlla la parte posteriore
del veicolo può differire leggermente.
1
2
3
4
56
7
8
1 Telecamera di visione posteriore (ND-BC8) (venduta
separatamente)
2 All’uscita video
3 Cavo RCA (in dotazione con ND-BC8)
4 Questo prodotto
5 Marrone (R.C IN)
6 Alimentazione
7 Cavo di alimentazione
8 Viola/bianco (REVERSE-GEAR SIGNAL INPUT)
Cavo di alimentazione a pagina 17
Collegare solo la telecamera di visione posteriore a R.C IN.
Non collegare nessun altro tipo di apparecchio.
Per utilizzare le telecamere di visione posteriore, sono neces-
sarie alcune impostazioni adeguate.
Per maggiore informazioni, vedere il Manuale di
funzionamento.
Componente video esterno e
display
1
2
3
6
7
89
3
a b
c d
e
5
4
1 Display posteriore con connettori di ingresso RCA
2 All’ingresso video
3 Cavi RCA (venduti separatamente)
4 Questo prodotto
5 Giallo (V OUT)
6 Ingresso AUX
7 Cavo AV con mini-spinotto (CD-RM10) (venduto
separatamente)
< QRD3469-A >
Collegamenti
