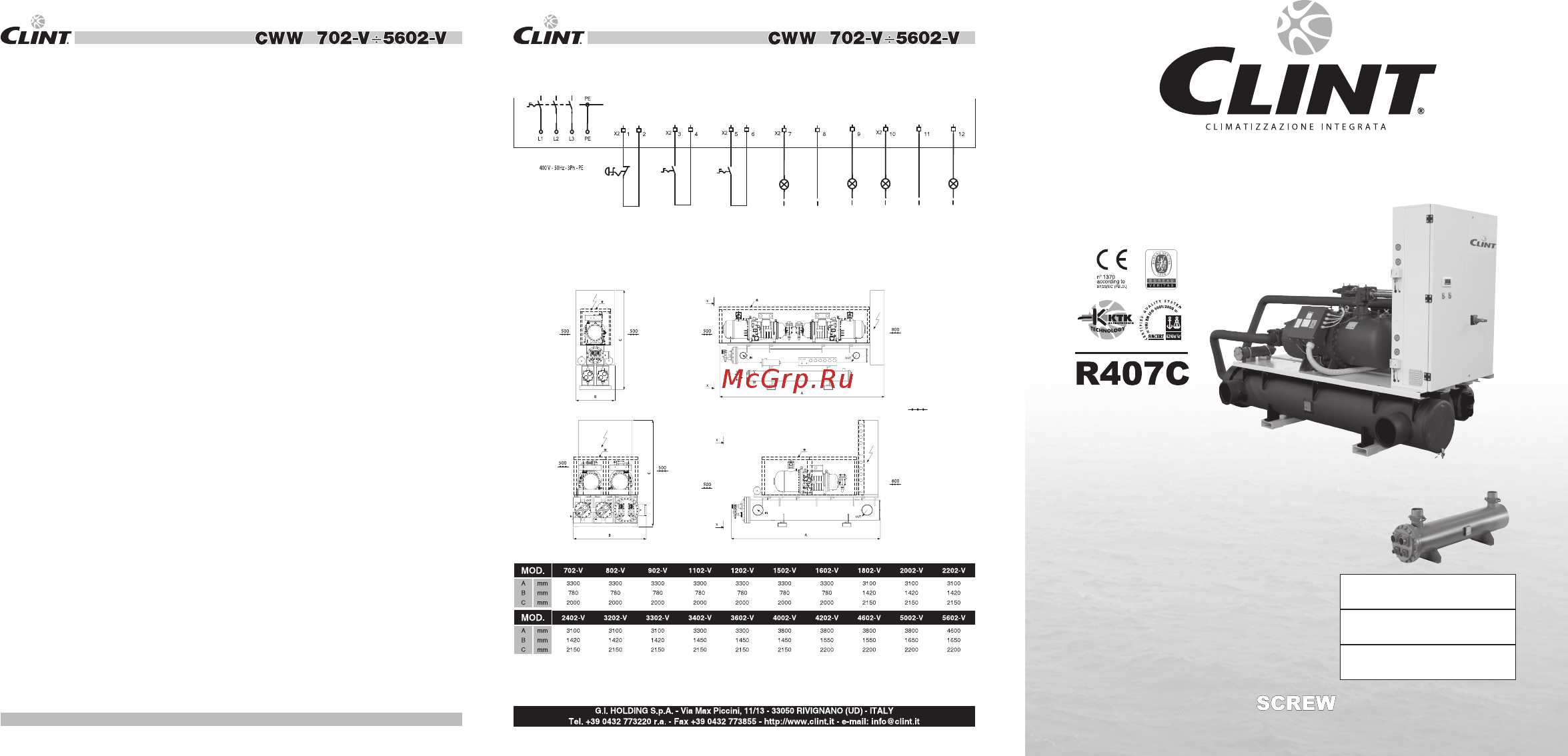

Клеммная колодка в электрощите
Аварийное
отключение
Дистанционное
ВКЛ/ВЫКЛ
Переключатель
ЛЕТО/ЗИМА
Блокировочная
лампа 1
Рабочая
лампа 1
Блокировочная
лампа 1
Рабочая
лампа 1
Электропитание
CWW 702-V÷1602V
Вид «Х-Х»
Вид «Х-Х»
Сервисное
пространство
Только версия
SSL
Размеры и технические данные могут меняться без предварительного уведомления.
Блоки с водяным охлаждением предназначены для установки внутри помещения.
Ассортимент представлен 20 моделями холодопроизводительностью 185-1630кВт.
:
CWW – только холод
CWW/SSL – супер тихие блоки, только холод
:
.
Каркас сделан из оцинкованной стали, покрыт полиэфирной порошковой краской.
Каркас служит опорой для внутренних компонентов, обеспечивает быстрый доступ для
техобслуживания и прочих необходимых операций.
.
Компрессоры винтового типа, полугерметичные, со встроенным масляным
сепаратором, подогревателем картера, масломерным стеклом, встроенной тепловой
защитой, запорными вентилями.
.
Конденсатор кожухотрубного типа, с быстросъёмными чугунными крышками,
обеспечивающими доступ для техобслуживания. Каждый контур хладагента оборудован
независимым конденсатором. Предусмотрена арматура для подключения к градирне.
.
Испаритель кожухотрубного типа, с двумя независимыми контурами хладагента и
одним общим водяным контуром.
.
Включает: главный выключатель с защитной блокировкой двери; предохранители;
защиту от перегрузки компрессора; реле интерфейса и электрические выводы для
внешнего подключения.
.
Обеспечивает постоянное наблюдение за рабочим состоянием блока, устройствами
управления, фактической температурой воды и, в случае частичной или полной
блокировки блока, индикацию задействованного предохранительного устройства.
.
Каждый блок имеет 2 независимых контура хладагента, выполненных медными
трубами. Все модели состоят из следующих компонентов: терморегулирующий вентиль
с внешним уравниванием, соленоидный клапан на жидкостном трубопроводе (откачка),
фильтр-осушитель, индикатор уровня и влажности хладагента, реле высокого и низкого
давления (с фиксированной уставкой), предохранительный клапан.
CWW 702-V÷1602V
