Инструкция по монтажу
3

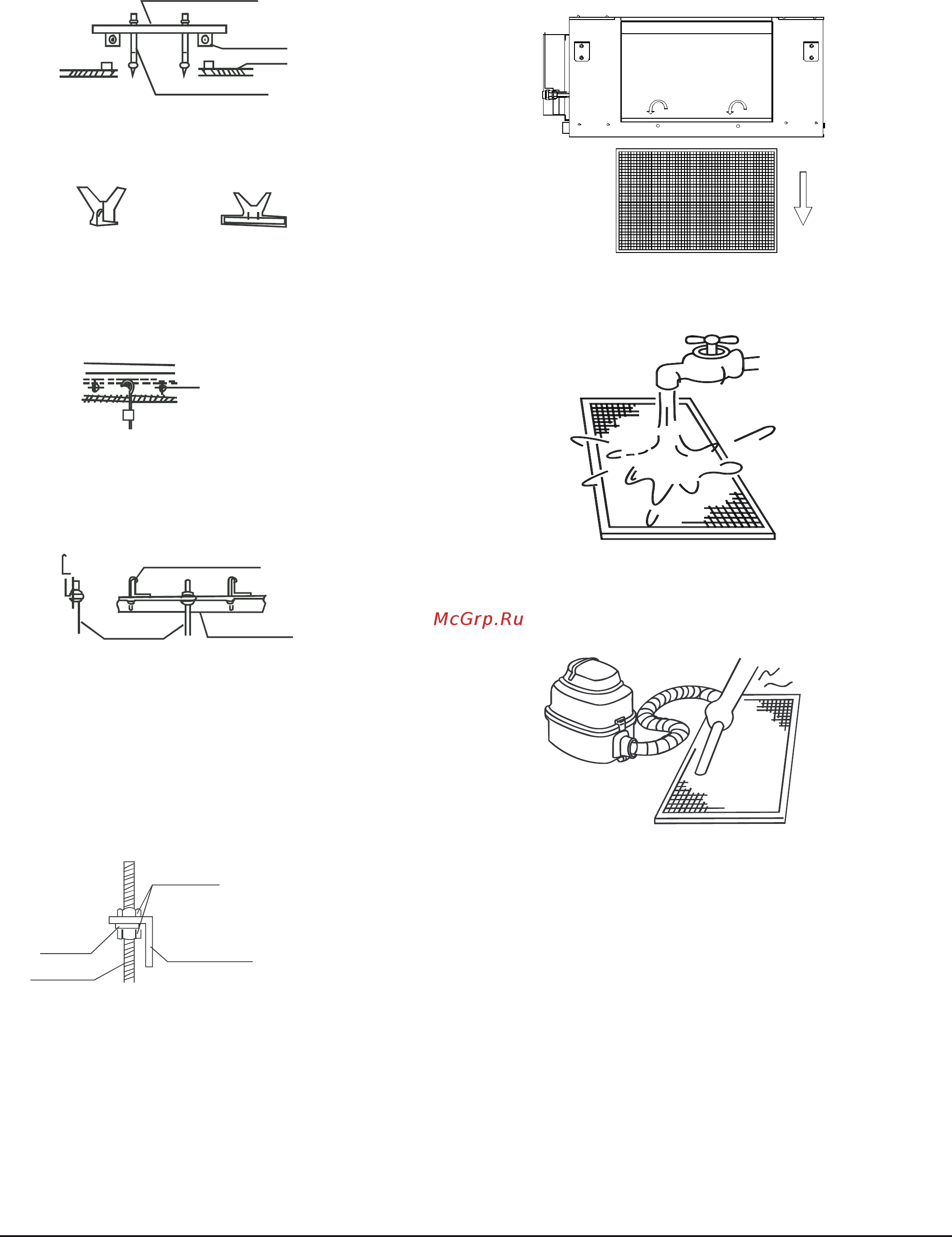

Установка блока на монтажные шпильки
Деревянные перекрытия
• Монтажные шпильки крепятся в прямоугольной деревянной
доске, уложенной на балки перекрытия.
Ɋɢɫ
Ⱦɟɪɟɜɹɧɧɨɟɩɟɪɟɤɪɵɬɢɟ
ɉɨɬɨɥɨɱɧɚɹɛɚɥɤɚ
Ɇɨɧɬɚɠɧɵɟɲɩɢɥɶɤɢ
ɉɨɬɨɥɨɤ
Бетонные перекрытия во вновь построенных зданиях
• Монтажные шпильки устанавливаются с помощью вставок.
Ɋɢɫ
ȼɪɟɡɧɚɹɜɫɬɚɜɤɚ
ȼɫɬɚɜɤɚɫɩɥɨɫɤɨɣ
ɩɨɜɟɪɯɧɨɫɬɶɸ
Бетонные перекрытия в существующих зданиях
• Монтажные шпильки заделываются в арматуру строительных
конструкций на глубину 45–50 мм.
Ɋɢɫ
ɋɬɚɥɶɧɚɹɩɥɢɬɚ
Ɂɚɞɟɥɚɧɧɚɹɲɩɢɥɶɤɚ
Стальное кровельное покрытие
• Монтажные шпильки устанавливаются на стальном уголке.
Ɋɢɫ
ɉɨɞɜɟɫɧɨɣɛɨɥɬ
Ɇɨɧɬɚɠɧɵɟ
ɲɩɢɥɶɤɢ
ɋɬɚɥɶɧɨɣɭɝɨɥɨɤ
Регулирование высоты установки блока
Регулирование высоты установки блока осуществляется в помощью
монтажных шпилек.
Блок устанавливается в горизонтальное положение с помощью
уровнемера; в противном случае возможно возникновение протечек
воды.
Ƚɚɣɤɚ
ɉɪɨɭɲɢɧɚ
ɒɚɣɛɚ
Ɇɨɧɬɚɠɧɚɹ
ɲɩɢɥɶɤɚ
Ɋɢɫ
Монтаж корпуса блока
Монтаж противопылевого фильтра и гибкой вставки.
1. Открыть приточную решетку. Открутить винты против часовой
стрелки, как показано на рисунке. Затем вытащить решетку.
2. Снять вытяжную решетку.
3. Снять воздушный фильтр.
4. Очистить воздушный фильтр пылесосом или чистой водой.
Если удалить накопившуюся пыль не удается, следует исполь-
зовать мягкую щетку и нейтральное чистящее средство
, после
чего просушить фильтр в прохладном месте.
5. При очистке водой фильтр должен лежать лицевой стороной
вниз (см. рис. 4-7).
6. При очистке пылесосом фильтр должен лежать лицевой сторо-
ной вверх (см. рис. 4.8.).
Ɋɢɫ
Ɋɢɫ
Ɋɢɫ
Монтаж воздуховода
Внутренний блок создает статический напор до 200 Па. Максималь-
ная длина воздуховода определяется этим значением.
Взаимное расположение проема в подвесном потолке, вну-
треннего блока и монтажных шпилек.
1. Для стандартного монтажа размеры элементов и расстояния
указаны на рис. 4-9.
2. Монтаж осуществляется с помощью монтажных шпилек Ø10.
3. Подключение к внутреннему блоку трубопровода хладагента
и электрических кабелей следует выполнять после установки
блока. Схемы прокладки трубопровода хладагента, дренажной
трубы, а также силовых и межблочных электрокабелей следу-
ет определить до начала монтажных работ.
