Carrier 40VC018H [5/56] H перепад высот между наружным и внутренним блоками положительное значение означает что наружный блок размещен выше вну треннего отрицательное значение означает что наружный бл...

H перепад высот между наружным и внутренним блоками положительное значение означает что наружный блок размещен выше вну треннего отрицательное значение означает что наружный блок размещен ниже внутреннего 5

L эквивалентная длина трубы хладагента 5

Если после коррекции значение производительности стало меньше тепловой нагрузки необходимо увеличить типоразмер внутреннего блока и повторить процедуру подбора 5

Затем следует скорректировать производительность внутренних блоков с учетом длин труб хладагента 5

Изменение теплопроизводительности 5

Изменение холодопроизводительности 5

Корректировка производительности в зависимости от длин труб хладагента 5

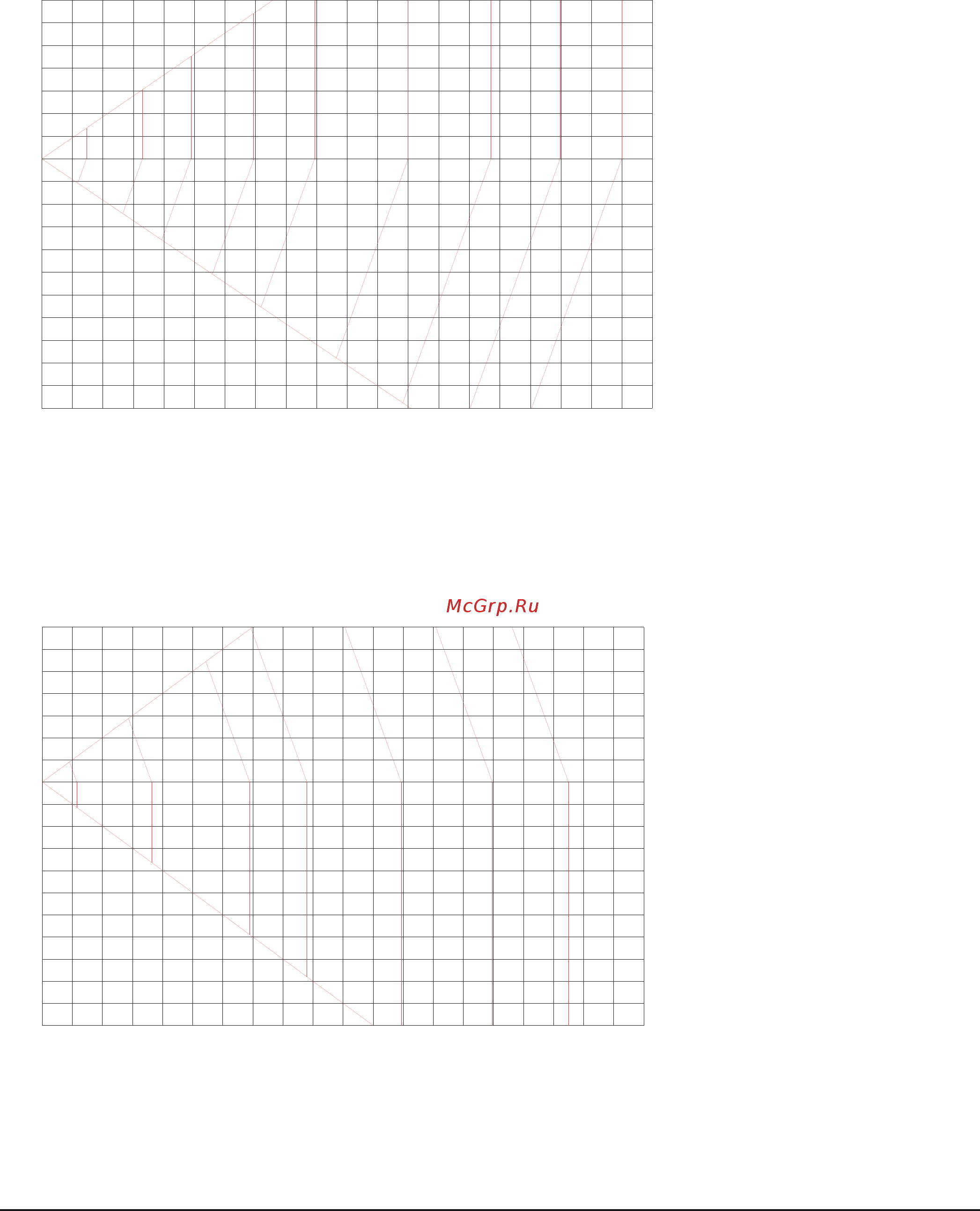

Поправочный коэффициент производительности учитывающий длину труб хладагента и перепад высот между наружным и внутренним блоком 5

Руководство по сервисному обслуживанию 5

Исходные данные 6

Подбор блоков по заданной тепловой нагрузке 6

Подбор внутренних блоков 6

Подбор наружных блоков 6

В целом полученный результат удовлетворителен расчет может быть на этом закончен если результат не является удовлетворительным расчет необходимо повторить 7

Итог 7

Модель 38vf008h119010 38vf010h119010 38vf012h119010 7

Подробная информация о поправочных коэффициентах на различные влияющие факторы приводится в таблицах производительности внутренних и внешних блоков 7

Примечание в данном примере индекс изменения производительности был принят равным 1 0 7

Раздел 3 технические данные и производительность 7

Руководство по сервисному обслуживанию 7

Технические характеристики 7

В целях совершенствования качества и производительности оборудования производитель оставляет за собой право изменять техниче ские характеристики оборудования без предварительного уведомления 8

Значения теплопроизводительности указаны для следующих условий температура в помещении 20 с по сух термометру 15 с по влажн термометру наружная температура 7 с по сух термометру эквивалентная длина линии хладагента 5 м перепад высот между наружным и внутренним блоком 0 м 8

Значения холодопроизводительности указаны для следующих условий температура в помещении 27 с по сух термометру 19 с по влажн термометру наружная температура 35 с по сух термометру эквивалентная длина линии хладагента 5 м перепад высот между наружным и внутренним блоком 0 м 8

Максимально допустимая длина линии хладагента 40 м при соблюдении условий указанных в разделе 4 эта величина может быть увеличена до 90 м 8

Модель 38vf008h119010 38vf010h119010 38vf012h119010 8

Примечания 8

Руководство по сервисному обслуживанию 7 8

Условия измерения уровня шума в безэховой камере на расстоянии 1 м от передней панели блока и на высоте 1 5 м от уровня пола в условиях реальной эксплуатации фактические значения уровня шума как правило выше номинальных 8

Модель 38vf014h119010 38vf016h119010 38vf018h119010 9

Руководство по сервисному обслуживанию 9

В целях совершенствования качества и производительности оборудования производитель оставляет за собой право изменять техниче ские характеристики оборудования без предварительного уведомления 10

Значения теплопроизводительности указаны для следующих условий температура в помещении 20 с по сух термометру 15 с по влажному термометру наружная температура 7 с по сух термометру эквивалентная длина линии хладагента 5 м перепад высот между наружным и внутренним блоком 0 м 10

Значения холодопроизводительности указаны для следующих условий температура в помещении 27 с по сух термометру 19 с по влажному термометру наружная температура 35 с по сух термометру эквивалентная длина линии хладагента 5 м перепад высот между наружным и внутренним блоком 0 м 10

Максимально допустимая длина линии хладагента 40 м при соблюдении условий указанных в разделе 4 эта величина может быть увеличена до 90 м 10

Модель 38vf014h119010 38vf016h119010 38vf018h119010 10

Примечания 10

Руководство по сервисному обслуживанию 9 10

Условия измерения уровня шума в безэховой камере на расстоянии 1 м от передней панели блока и на высоте 1 5 м от уровня пола в условиях реальной эксплуатации фактические значения уровня шума как правило выше номинальных 10

Габаритные размеры 11

Габаритные размеры блоков 11

Схемы обвязки трубопроводов 16

Основные элементы фреонового контура 17

Электрические характеристики 18

Руководство по сервисному обслуживанию 19

Электросхемы 19

Электросхемы для наружных блоков 8нр и 10нр 19

Руководство по сервисному обслуживанию 19 20

Электросхемы для наружных блоков 12нр и 18нр 20

Электромонтажные работы на объекте 21

Данные приведены для следующих условий эквивалентная длина линии хладагента 5 м перепад высот между наружным и внутрен ним блоками 0 м 22

Номинальные значения уровня шума 22

Относительная влажность воздуха в помещении должна быть ниже 80 при работе кондиционера в помещениях с более высокой влажностью на поверхности внутренних блоков может образовываться конденсат в этом случае рекомендуется установить максимальную скорость вращения вентилятора внутреннего блока 22

Предостережение 22

При попытке запуска системы кондиционирования в режиме охлаждения если наружная температура ниже 5 с или выше 43 с сработает защита и блок выключится 22

Примечания 22

Руководство по сервисному обслуживанию 21 22

Типоразмер нр уровень шума дб 22

Уровни шума работающих наружных блоков 22

Условия измерения 22

Условия эксплуатации 22

Производительность вентилятора наружного блока 23

10 20 30 40 50 24

12800 13000 13200 13400 13600 13800 14000 14200 24

20 40 60 80 24

Принадлежности 24

Руководство по сервисному обслуживанию 23 24

В таблице далее приведены адреса и коды мощности для ведущего и ведомого наружных блоков 25

Все двухпозиционные и поворотные переключатели внутренних и наружных блоков системы должны быть установлены в требуемые положения 25

До выполнения пусконаладки система должна быть отвакуумирована осушена и заправлена требуемым количеством хладагента 25

До выполнения пусконаладки система должна пройти проверку герметичности азотом под давлением 24 кг с см2 в течение 24 ч 40 кг2 25

Допустимое отклонение напряжения питания от номинального значения 10 25

Настройку поворотных переключателей наружного блока необходимо выполнять при выключенном электропитании блока в противном случае сделанные изменения не вступят в силу 25

Не позднее чем за 12 ч до начала пусконаладочных работ подать на наружные блоки электропитание для прогрева картеров компрес соров 25

Перед включением системы проверить отсутствие короткого замыкания фаз 25

Подготовить необходимое количество хладагента 25

Подготовить принципиальную схему системы кондиционирования гидравлическую схему трубопровода хладагента и электрическую схему системы связи и управления 25

Подготовка к вводу в эксплуатацию 25

Полностью открыть запорные клапаны линий газа и жидкости балансировочный клапан масляного трубопровода и клапан выравнива ния давления в линии газа при неполностью открытых клапанах система может быть повреждена при запуске 25

Предварительная проверка 25

Предварительные работы 25

Примечание 25

Принадлежности поставляемые по заказу 25

Проверить надлежащее подключение трубопровода хладагента и кабелей линии связи между внутренними и наружными блоками за пускаемой системы кондиционирования при наличии дефектов подключения возможны сбои в работе оборудования 25

Проверить правильность подключения проводного пульта ду 25

Проверить правильность подключения силового кабеля и кабелей линии связи 25

Проверить правильность подключения фаз на наружных блоках 25

Раздел 4 эксплуатационные испытания 25

Рассчитать количества хладагента для дозаправки с учетом фактической длины трубопровода хладагента 25

Руководство по сервисному обслуживанию 25

Указать на принципиальной схеме адреса блоков 25

Проведение эксплуатационных испытаний 26

Эксплуатационные испытания одиночного блока 26

Эксплуатационные испытания системы кондиционирования 26

Параметры работы системы кондиционирования 27

Назначение разъемов системной платы 28

Раздел 5 устранение неисправностей 28

Разъемы системной платы наружного блока 28

Отображение параметров работы системы с помощью кнопки sw2 29

Разъемы системной платы наружного блока 29

Enc1 enc3 s12 s3 s7 s8 enc2 s1 s4 s2 s5 s6 enc4 s10 s11 30

Настройки dip переключателей 30

Светодиодные индикаторы системной платы наружного блока 32

Коды ошибок 33

E0 сбой связи между наружными блоками отображается на дисплее неисправного ведомого бло ка все наружные блоки переключаются в режим ожидания 34

Xl5 срабатывание защиты по нулевой скорости х обозначает контур 1 контур а 2 контур в 34

Xl6 не используется х обозначает контур 1 контур а 2 контур в 34

Xl7 срабатывание защиты от ошибки фазировки х обозначает контур 1 контур а 2 контур в 34

Xl8 срабатывание защиты от ступенчатого изменения рабочей частоты инвертора более чем на 15 гц х обозначает контур 1 контур а 2 контур в 34

Xl9 срабатывание защиты при отклонении текущей рабо чей частоты инвертора от заданного значения на 15 гц х обозначает контур 1 контур а 2 контур в 34

Код ошибки описание примечание 34

Руководство по сервисному обслуживанию 33 34

Устранение неисправностей 34

E1 ошибка фазировки отображается на дисплее неисправного блока все наружные блоки пере ключаются в режим ожидания 35

E2 сбой связи между внутренними блоками и ведущим наружным блоком отображается на дис плее ведущего блока все наружные блоки переключаются в режим ожидания 35

Руководство по сервисному обслуживанию 35

E4 сбой датчика наружной температуры т4 отображается на дисплее неисправного блока все на ружные блоки переключаются в режим ожидания 37

E5 напряжение электропитания не соответствует допустимым значениям отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 38

E7 ошибка сигнала датчика температуры нагнетания отображается на дисплее неисправного бло ка все наружные блоки переключаются в режим ожидания 38

Напряжение между контактами p и u v и w должно составлять 0 4 0 7 в напряжение между контактами n и u v и w также должно со ставлять 0 4 0 7 в соответствие измеренного напряжения указанным величинам означает исправность инверторного модуля 38

Нормальное сопротивление между контактами u v и w инверторного компрессора составляет 0 7 1 5 ом если сопротивление выходит за пределы указанного диапазона в цепи компрессора произошел сбой 38

Нормальное сопротивление между контактами u v и w обмотки двигателя постоянного тока вентилятора составляет менее 10 ом для об мотки двигателя переменного тока сопротивление значение этого параметра составляет от нескольких десятков до нескольких сотен ом в зависимости от модели двигателя если значение сопротивления равно 0 в цепи произошло короткое замыкание 38

Примечания 38

Проверка исправности инверторного модуля 38

Проверка отсутствия короткого замыкания в цепи вентилятора 38

Проверка отсутствия короткого замыкания в цепи компрессора 38

Руководство по сервисному обслуживанию 37 38

E8 неправильно задан адрес наружного блока отображается на дисплее неисправного ведомого блока все наружные блоки переключаются в режим ожидания 39

H1 сбой связи между платой 0537 и главной микросхемой системной платы отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 39

Xe9 положение переключателя s11 не соответствует фактической производительности блока ото бражается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 39

Xh0 h1 39

Xh0 сбой связи между процессором и главной микросхемой системной платы отображается на дис плее неисправного блока все наружные блоки переключаются в режим ожидания 39

Микросхема 0537 используется для управления обмена данными между наружными и внутренним блоками а также между наружными блоками 39

Микросхема ir341 используется для управления инверторным двигателем компрессора 39

Микросхема mc9s08ac128 используется для общего управления системой кондиционирования 39

Руководство по сервисному обслуживанию 39

Входное напряжение на зажимах 25 cn12 и 28 cn15 должно составлять 220 в входное напряжение между контактами gnd и 5v за жима 32 cn19 должно составлять 5 в а между контактами gnd и 12v зажим 32 cn19 12 в 40

Входное напряжение на зажимах 25 cn12 и 28 cn15 должно составлять 220 в выходное напряжение на зажиме 25 cn12 должно со ставлять 9 в переменного тока желтый желтый и 13 5 в переменного тока коричневый коричневый выходное напряжение на зажиме 28 cn15 должно составлять 14 5 в переменного тока желтый желтый и коричневый коричневый если фактическое напряжение не соот ветствует указанным значениям трансформатор не функционирует 40

Примечания 40

Проверка отключения трансформатора системной платы 40

Проверка параметров электропитания на зажимах 25 cn12 28 cn15 и 32 cn19 40

Руководство по сервисному обслуживанию 39 40

H2 снижение фактического количества наружных блоков по сравнению с заданным отображается на дисплее ведущего блока все наружные блоки переключаются в режим ожидания 41

H3 увеличение фактического количества наружных блоков по сравнению с заданным отображается на дисплее ведущего блока все наружные блоки переключаются в режим ожидания 41

H7 снижение количества внутренних блоков по сравнению с заданным отображается на дисплее ведущего блока все наружные блоки переключаются в режим ожидания сообщение об ошибке ото бражается если фактическое и заданное значения количества внутренних блоков не соответствуют друг другу в течение 3 мин и более 42

Внутренние блоки должны быть подключены к единому источнику электропитания в противном случае возможно возникновение гидроу дара в компрессоре 42

Входное напряжение на трансформаторе должно составлять 220 в выходное напряжение должно составлять 9 в переменного тока желтый желтый и 13 5 в переменного тока коричневый коричневый 42

Напряжение между контактами p и gnd должно составлять 2 5 2 7 в постоянного тока напряжение между контактами q и gnd должно также составлять 2 5 2 7 в постоянного тока если фактическое напряжение не соответствует указанным значениям интерфейс rs485 неработоспособен 42

Примечания 42

Проверка работоспособности интерфейса rs485 42

Проверка работоспособности трансформатора внутреннего блока 42

Руководство по сервисному обслуживанию 41 42

H6 3 кратное срабатывание защиты р4 в течение 100 мин 43

P0 p4 h6 срабатывание защиты по высокой температуре отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 43

P0 срабатывание защиты по высокой температуре на инверторном компрессоре 43

P4 срабатывание защиты по высокой температуре нагнетания 43

Аварийный сигнал сбрасывается только после перезапуска блока 43

Блокирование линии низкого давления 43

В этом случае температуры нагнетания и всасывания превышают допустимые значения 43

Для измерения сопротивления в цепи используется мультиметр если сопротивление мало в цепи произошло короткое замыкание если сопротивление при известной температуре не соответствует данным в таблице 2 датчик неисправен 43

Если температура в верхней части компрессора превысит 120 с блок будет остановлен после того как температура опустится до до пустимого значения аварийный сигнал будет сброшен и работа блока возобновится 43

Если температура нагнетания одного из компрессоров превысит 120 с блок будет остановлен после того как температура опустится до допустимого значения аварийный сигнал будет сброшен и работа блока возобновится 43

Наличие воздуха или азота в контуре хладагента 43

Недостаток хладагента в контуре 43

Номинальные значения параметров работы приведены в таблице 3 43

Превышение суммарной производительностью внутренних блоков допустимого значения 43

При блокировании линии низкого давления температура нагнетания выше номинального значения давление в линии ниже номинального значения ток на компрессоре выше номинального значения также может обмерзать труба линии всасывания 43

При наличии в контуре хладагента воздуха азота или других неконденсирующихся газов давление в линии высокого давления выше номинального значения ток на компрессоре выше номинального значения из компрессора раздаются посторонние шумы и показания манометра постоянно изменяются 43

При недостатке хладагента температуры в верхней части компрессора и температуры нагнетания для всех компрессоров выше номиналь ных значений давление нагнетания давление всасывания и ток на компрессорах ниже номинальных значений также могут обмерзать трубы линии всасывания эти негативные факторы можно устранить дозаправкой хладагента 43

Примечания 43

Проверка наличия в цепи датчика t7 t7c1 короткого замыкания или неисправности датчика 43

Руководство по сервисному обслуживанию 43

P1 срабатывание защиты по высокому давлению отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 44

Блокирование линии высокого давления 44

Если в системе кондиционирования предохранитель в трехфазной силовой цепи последовательно подключен к реле высокого давления при первом включении электропитания на дисплее появится аварийный сигнал р1 после выхода блока на установившийся режим аварий ный сигнал будет сброшен 44

Если в системе кондиционирования предохранитель в трехфазной силовой цепи последовательно подключен к реле низкого давления при первом включении электропитания на дисплее появится аварийный сигнал р2 после выхода блока на установившийся режим аварий ный сигнал будет сброшен 44

Если давление в контуре превысит 4 4 мпа на дисплее отобразится аварийный сигнал р1 и все наружные блоки переключатся в режим ожидания при снижении давления в контуре до 3 2 мпа аварийный сигнал будет сброшен и блоки продолжат работу в штатном режиме 44

Избыток хладагента в контуре 44

Наличие воздуха или азота в контуре хладагента 44

Номинальные значения параметров работы приведены в таблице 3 44

При блокировании линии высокого давления давление в линии выше номинального значения давление в линии низкого давления ниже номинального значения а температура нагнетания выше номинального значения 44

При избыточном количестве хладагента в контуре давление в линиях высокого и низкого давления выше номинальных значений а темпе ратура нагнетания ниже номинального значения 44

При наличии в контуре хладагента воздуха азота или других неконденсирующихся газов давление в линии высокого давления выше номинального значения ток на компрессоре выше номинального значения из компрессора раздаются посторонние шумы и показания манометра постоянно изменяются 44

Примечания 44

Руководство по сервисному обслуживанию 43 44

P2 h5 срабатывание защиты по низкому давлению отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 45

Блокирование линии низкого давления 45

Если в системе кондиционирования предохранитель в трехфазной силовой цепи последовательно подключен к реле высокого давления при первом включении электропитания на дисплее появится аварийный сигнал р1 после выхода блока на установившийся режим аварий ный сигнал будет сброшен 45

Если в системе кондиционирования предохранитель в трехфазной силовой цепи последовательно подключен к реле низкого давления при первом включении электропитания на дисплее появится аварийный сигнал р2 после выхода блока на установившийся режим аварий ный сигнал будет сброшен 45

Если давление снижается до 0 05 мпа на дисплее отображается аварийный сигнал р2 и все наружные блоки переключаются в режим ожидания 45

Недостаток хладагента в контуре 45

Номинальные значения параметров работы приведены в таблице 3 45

После 3 кратного срабатывания защиты р2 в течение 30 мин на дисплее появляется аварийный сигнал н5 который может быть сброшен только после перезапуска блока 45

При блокировании линии низкого давления температура нагнетания выше номинального значения давление в линии ниже номинального значения ток на компрессоре выше номинального значения также может обмерзать труба линии всасывания 45

При недостатке хладагента температуры в верхней части компрессора и температуры нагнетания для всех компрессоров выше номиналь ных значений давление нагнетания давление всасывания и ток на компрессорах ниже номинальных значений также могут обмерзать трубы линии всасывания эти негативные факторы можно устранить дозаправкой хладагента 45

При повышении давления до 0 15 мпа аварийный сигнал сбрасывается и наружные блоки продолжают работу в штатном режиме 45

Примечания 45

Руководство по сервисному обслуживанию 45

P3 срабатывание защиты по току на инверторном компрессоре 46

P7 срабатывание защиты по току компрессора с постоянной скоростью вращения вала 46

Xp3 p7 срабатывание защиты по току на компрессоре отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 46

Блокирование линии высокого давления 46

В этом случае температуры нагнетания и всасывания превышают допустимые значения 46

Если ток на инверторном компрессоре превысит 12 а сработает защита р3 и все наружные блоки переключатся в режим ожидания при понижении тока на компрессоре до номинального значения защита будет сброшена и блоки возобновят работу в штатном режиме 46

Если ток на компрессоре с постоянной скоростью вращения вала превысит 17 а сработает защита р7 и все наружные блоки переключат ся в режим ожидания при понижении тока на компрессоре до номинального значения защита будет сброшена и блоки возобновят работу в штатном режиме 46

Избыток хладагента в контуре 46

Исправность компрессора определяется по величине сопротивления между электрическими зажимами величина сопротивления должна составлять 2 5 ом сопротивление между зажимом и проводом заземления должно быть бесконечным при отклонении величин сопротив ления от указанных компрессор неисправен 46

Наличие воздуха или азота в контуре хладагента 46

Номинальные значения параметров работы приведены в таблице 3 46

Превышение суммарной производительностью внутренних блоков допустимого значения 46

При блокировании линии высокого давления давление в линии выше номинального значения давление в линии низкого давления ниже номинального значения а температура нагнетания выше номинального значения 46

При избыточном количестве хладагента в контуре давление в линиях высокого и низкого давления выше номинальных значений а темпе ратура нагнетания ниже номинального значения 46

При наличии в контуре хладагента воздуха азота или других неконденсирующихся газов давление в линии высокого давления выше номинального значения ток на компрессоре выше номинального значения из компрессора раздаются посторонние шумы и показания манометра постоянно изменяются 46

Примечания 46

Проверка исправности компрессора 46

Руководство по сервисному обслуживанию 45 46

P5 срабатывание защиты по температуре конденсации т3 отображается на дисплее неисправного блока все наружные блоки переключаются в режим ожидания 47

Блокирование линии высокого давления 47

В этом случае температуры нагнетания и всасывания превышают допустимые значения 47

Для измерения сопротивления в цепи используется мультиметр если сопротивление мало в цепи произошло короткое замыкание если сопротивление при известной температуре не соответствует данным в таблице 1 датчик неисправен 47

Наличие воздуха или азота в контуре хладагента 47

Превышение суммарной производительностью внутренних блоков допустимого значения 47

При блокировании линии высокого давления давление в линии выше номинального значения давление в линии низкого давления ниже номинального значения а температура нагнетания выше номинального значения 47

При наличии в контуре хладагента воздуха азота или других неконденсирующихся газов давление в линии высокого давления выше номинального значения ток на компрессоре выше номинального значения из компрессора раздаются посторонние шумы и показания манометра постоянно изменяются 47

При повышении температуры конденсации до 65 с сработает защита р5 и все наружные блоки переключатся в режим ожидания после снижения температуры конденсации до допустимого значения защита будет сброшена и блоки возобновят работу в штатном режиме 47

Примечания 47

Проверка работоспособности датчика т3 47

Руководство по сервисному обслуживанию 47

Xp6 h4 срабатывание устройства защиты инвертера отображается на дисплее неисправного бло ка все наружные блоки переключаются в режим ожидания 48

При 3 кратном срабатывании защиты р6 в течение 30 мин работа блока будет остановлена и на дисплее появится сигнал н4 защиту можно будет сбросить только после перезапуска блока во избежание повреждения оборудования необходимо найти и устранить причину срабатывания защиты 48

Руководство по сервисному обслуживанию 47 48

Проверка работоспособности модуля инвертора 49

Проверка работоспособности преобразователя постоянного тока 49

Xp9 xh9 срабатывание защиты модуля вентилятора отображается на дисплее неисправного бло ка все наружные блоки переключаются в режим ожидания 52

Возможные причины срабатывания защиты р9 53

Зависимость сопротивления измеренного датчиком температуры на трубе от температуры 54

Табл 1 54

Зависимость сопротивления измеренного датчиком температуры нагнетания от температуры 55

Табл 2 55

Параметры контура хладагента в ходе пусконаладки и нормальной эксплуатации 56

Параметры при работе наружного блока в режиме нагрева 56

Параметры при работе наружного блока в режиме охлаждения 56

Табл 3 56
