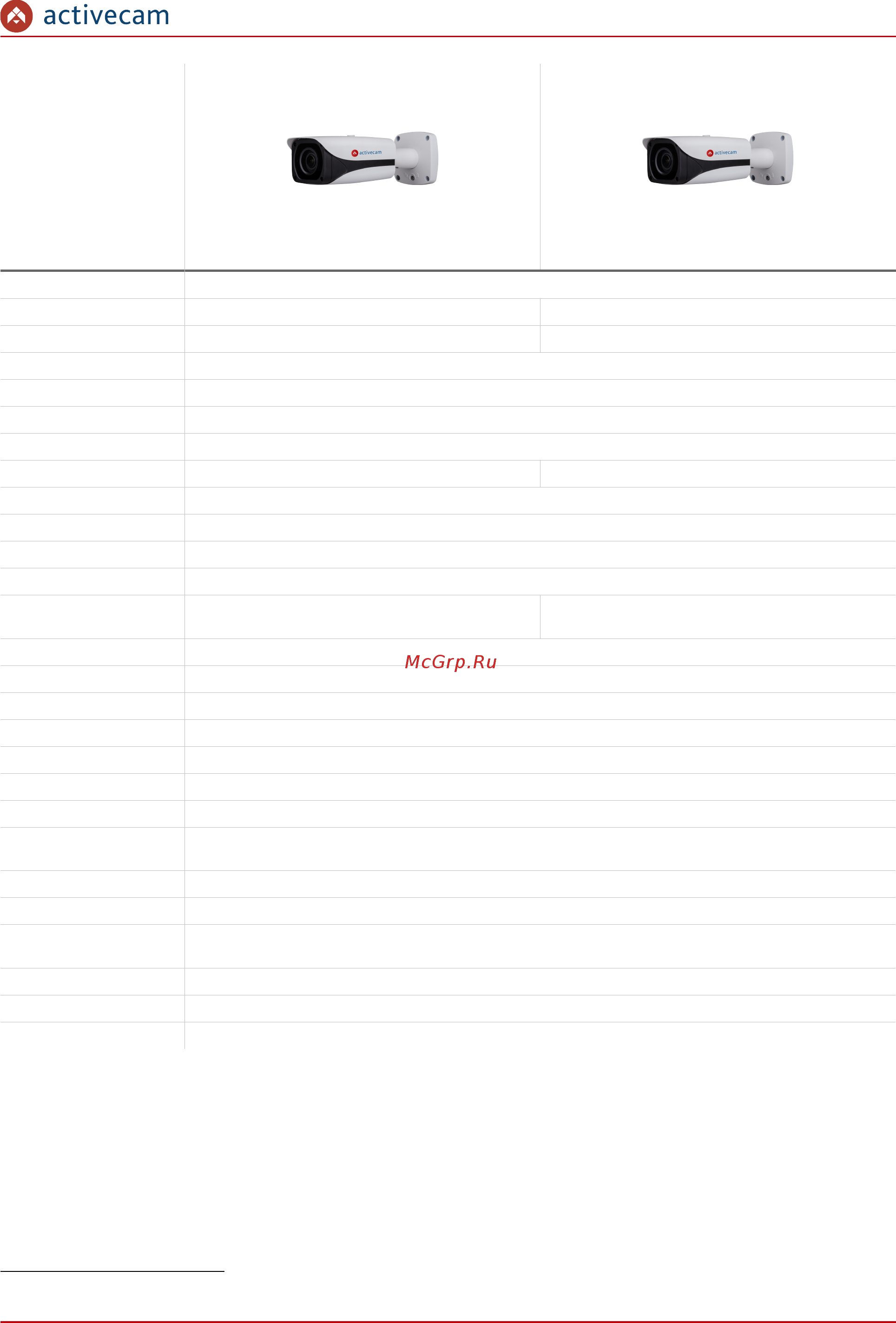

Глава 1. Введение
Характеристика AC-D2163WDZIR5 AC-D2183WDZIR5
Корпус Уличная камера c моторизированным объективом и обогревателем
Матрица 1/2.9'' 6Мп CMOS STARVIS 1/2.5'' 8Мп CMOS STARVIS
Разрешение 6M (3072x2048) 8M (3840x2160)
Чувствительность 0.002Лк(F1.4) / 0Лк(ИК вкл.)
Режим «День/Ночь» Механический ИК-фильтр
Электронный затвор 1/3 ~ 1/100000
ИК-подсветка До 50 метров
Объектив Вариофокальный 2.7 - 13.5мм(5x моторзум) Вариофокальный 2.7 - 12мм(4x моторзум)
WDR Да (Real WDR)
DNR 3D-DNR
Стандарты сжатия Н.264 / Н.265
Поддержка двух потоков Да
Скорость трансляции 6M@20fps
4M@25fps
8M@20fps
3M@25fps
Максимальный битрейт 10Mbps
Встроенный видеоархив
Локальная запись на карту MicroSD до 128Гб
Аудио
Двусторонний аудиоканал
Тревожные входы/выходы
2 / 1
Поддержка RTSP Да
Поддержка ONVIF Да
Питание PoE (802.3af) / 12V DC
Максимальное
потребление
13 Вт
Внутренние разъемы
слот MicroSD
*
Внешние разъемы
RJ-45, питание DC12В, аудио вх/вых, тревожные вх/вых
Габаритные размеры, мм 273.2 x 95.0 x 95.0
(с кронштейном)
Вес, г 1110
Степень защиты IP67, IK10
Рабочие температуры -45°C … +60°C
*Рекомендуется карта памяти SanDisc
Руководство по эксплуатации IP-камер ActiveCam 8
