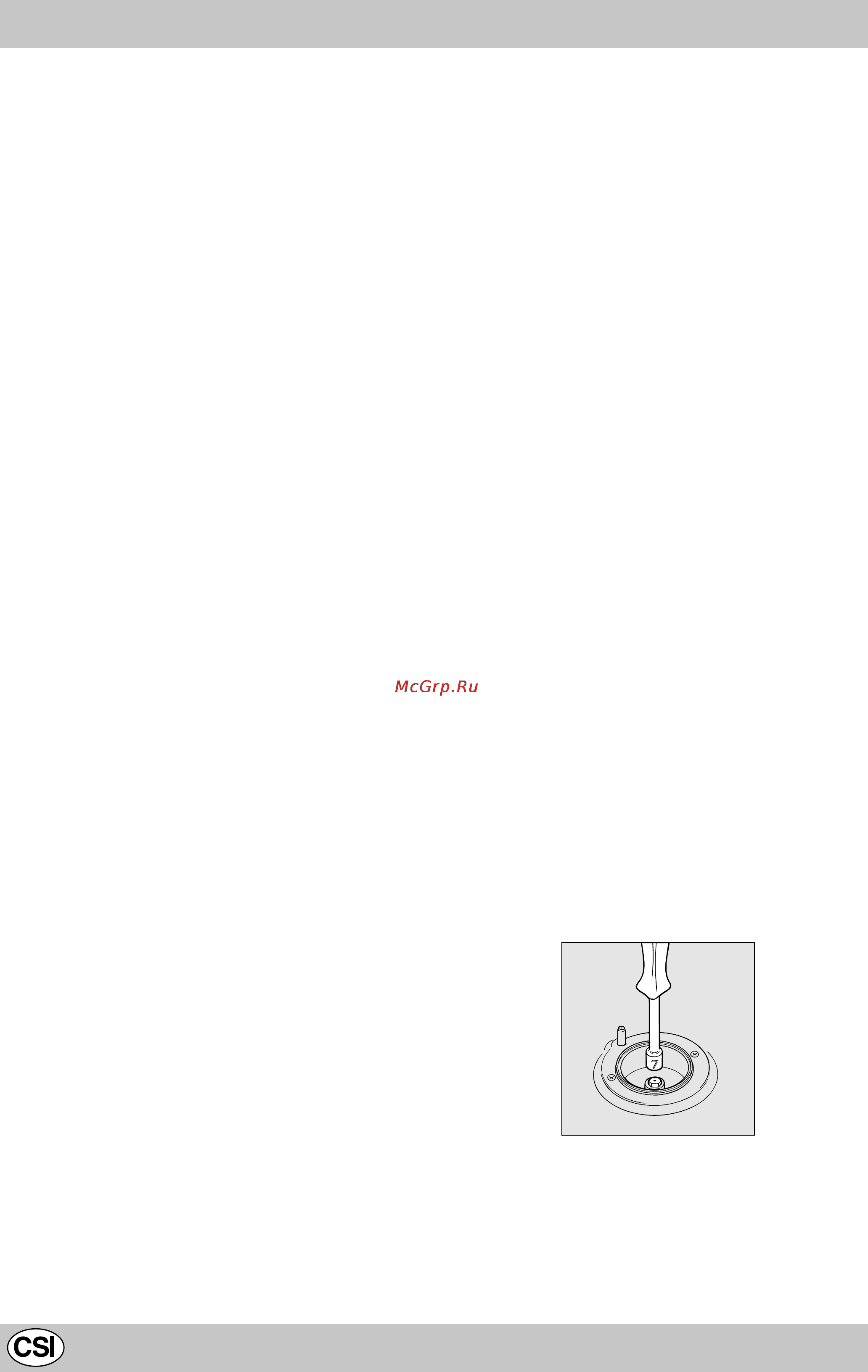

Indesit K1G21S W ⁄ R [5/13] Настройка плиты на различные типы газа
![Indesit K1G21S W ⁄ R [5/13] Настройка плиты на различные типы газа](/views2/1004645/page5/bg5.png)
Содержание
- I moesit 1
- Безопасность хорошая привычка 3
- Выравнивание плиты 4
- Расположение 4
- Установка 4
- Установка опор 4
- Установка плиты 4
- Контроль плотности подсоединения 5
- Настройка плиты на различные типы газа 5
- Подключение газа 5
- Подключение гибкой бесшовной стальной трубы к резьбовому соединению 5
- Подключение шлангом 5
- Подсоединение кабеля к сети 5
- Электрические соединения 5
- Настройка газового гриля на различные типы газа 6
- Настройка газовой духовки на другой тип газа 6
- Старайтесь не повредить провода питания и термопары 6
- К1с21в к1с218 в 7
- Таблица 1 сжиженный газ природный газ 7
- Характеристики горелок и жиклеров 7
- Внутренние размеры духовки 8
- Внутренние размеры отделения для хранения и подогрева 8
- Внутренний объем духовки 8
- Горелки 8
- Кухонная плита с газовой духовкой описание 8
- Напряжение и частота питания 8
- Технические характеристики 8
- Ф аю77 8
- Min 150 180 220 мах 9
- Инструкции по эксплуатации 9
- Кнопка освещения духовки о 9
- Модели с устройством безопасности 9
- Рукоцтки управлениц верхними газовыми горелками n 9
- Рукоятка таймера р 9
- Рукоятка управления газовой духовкой и грилем м 9
- Электронное зажигание верхних газовых горелок 9
- Быстрая r 24 26 10
- Вертел 10
- Выпечка пирогов 10
- Горелка диаметр дна посуды 10
- Дополнительная а 10 14 10
- Использование газовых горелок 10
- Отделение для хранения принадлежностей 10
- Полубыстрая б 16 20 10
- Практические советы 10
- Приготовление рыбы и мяса 10
- Замена лампы в духовке 11
- Обслуживание и уход 11
- Удаление крышки 11
- Уход за рукоятками газовой варочной панели 11
- Indesit company spa 12
- Лет 12
- Практические советы 12
- Со дня изготовления 12
- Срок службы 12
- Company 13
- Indesit 13
Похожие устройства
- Inter-M PAM-340А Инструкция по эксплуатации
- Ada ZHT 100 А00109 Инструкция по эксплуатации
- Casio PX-735 BK Инструкция по эксплуатации
- Panasonic NN-G335MF Инструкция по эксплуатации
- Electrolux EKG 511110 W Инструкция по эксплуатации
- Beko CG 41001 Инструкция по эксплуатации
- Mystery MDR-750 Инструкция по эксплуатации
- Timberk TEC.PS1 PGE 1000 IN Инструкция по эксплуатации
- Inter-M PAM-480А Инструкция по эксплуатации
- Casio PX-735 BN Инструкция по эксплуатации
- Panasonic NN-G335BF Инструкция по эксплуатации
- Beko CG 51110 G Инструкция по эксплуатации
- Beko CG 41002 Инструкция по эксплуатации
- Энкор Корвет-76 10276 Инструкция по эксплуатации
- Mystery MDR-800HD Инструкция по эксплуатации
- Inter-M PAM-510 Инструкция по эксплуатации
- Cme M-KEY Инструкция по эксплуатации
- Beko CG 41111 G Инструкция по эксплуатации
- Mora MGIN 53260 GW Инструкция по эксплуатации
- Ada ZHT 60 А00110 Инструкция по эксплуатации
ПОДКЛЮЧЕНИЕ ГАЗА Подключение плиты к газу должно производиться квалифи цированным персоналом в соответствии с действующими стандартами и после проверки соответствия типа подклю чаемого газа тому на который настроено оборудование При несоответствии типов газа следуйте инструкциям парагра фа Настройка плиты на различные типы газа Для некоторых моделей подвод газа может быть осуществ лен как с левой так и с правой стороны Чтобы изменить место подключения газа поменяйте местами штуцер и за глушку и замените уплотнительную прокладку поставляет ся с оборудованием Если плита подсоединяется к баллону со сжиженным газом отрегулирйте его давление в соответ ствии с действующими нормами техники безопасности на баллон с газом необходимо установить редуктор Важно для безопасной и долгой работы оборудования убе дитесь что давление газа соответствует данным указанным в табл 1 Характеристики горелок и жиклеров Подключение шлангом Подсоедините газовый шланг характеристики которого от вечают национальным стандартам Внутренний диаметр штуцеров под шланги 8 мм для сжиженного газа 13 мм для метана При подключении шлангом соблюдайте следующие меры предосторожности Шланг по всей длине не должен касаться частей плиты температура которых превышает 50 С Длина шланга не должна быть более 1500 мм Шланг не должен быть растянут и перекручен иметь из гибов и уступов Шланг не должен ничем прижиматься и соприкасаться с подвижными деталями и предметами имеющими острые края Шланг по всей длине должен быть доступен для осмот ра и контроля состояния Проверьте плотность посадки шланга с обеих сторон и за фиксируйте его зажимами Если хотя бы одно из приведен ных выше требований не удается выполнить используйте гибкие металлизированные трубы Если плита устанавливается по правилам относящимся к бытовым приборам класса 2 подкласса 1 то согласно дей ствующим стандартам для подключение газа должны ис пользоваться только гибкие металлизированные трубы Внимание между газовой трубой и плитой после установки шланга не должно быть электрического соединения розетки В последнем случае должен быть установлен многолинейный выключатель соответствующий нагрузке оборудования с расстоянием между разведенными кон тактами не менее 3 мм причем линия заземления не должна разрываться Питающий кабель следует распола гать так чтобы по всей длине он никогда не нагревался до температуры превышающей на 50 С комнатную Перед подсоединением убедитесь в том что предохранители пробки или автоматические выключа тели и проводка выдерживают ту нагрузку которую они уже несут и дополнительную от вновь устанавливае мого оборудования см табличку характеристик заземление соответствует правилам и требованиям предъявляемыми к заземлению бытовой техники розетка или многолинейный легкодоступном месте выключатель находятся в Ы В Никогда не используйте удлинители переходники двой ные и более розетки которые могут стать причиной пере грева и возгорания Оборудование подключенное с нарушением требований безопасности бытовых приборов большой мощности изложенных в настоящей инструкции является потенци ально опасным Производитель не несет ответственности за ущерб здо ровью и собственности если он вызван несоблюдением указанных норм установки Настройка плиты на различные типы газа Для того чтобы подготовить плиту к работе с другим типом газа необходимо заменить жиклеры отрегулировать пода чу воздуха и минимальное пламя Помните во время выполнения должна быть отключена от сети этих операций плита Важно снимите имеющийся штуцер и установите тот кото рый находится в пакете принадлежностей Обратите внимание штуцер для сжиженного газа марки рован цифрой 8 штуцер для метана и городского газа имеет маркировку 13 Обязательно установите уплотни тельную прокладку а Замена жиклеров верхних горелок снимите решетки и выньте горелки из гнезд с помощью 7 мм торцевого ключа отвинтите жиклеры и замените их жиклерами для нового типа газа см табл 1 Характеристики горелок и жиклеров соберите все детали в обратном порядке Подключение гибкой бесшовной стальной трубы к резьбовому соединению Удалите штуцер Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1 2 дюйма Используй те только трубы и прокладки соответствующие нацио нальным стандартам Полная длина трубы не должна превышать 2000 мм После подключения удостоверьтесь что гибкая стальная труба не касается движущихся пред метов и не пережата Контроль плотности подсоединения Выполнив подключение газа проверьте наличие его утечек используя мыльный раствор Никогда не используйте для проверки пламя ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Подсоединение кабеля к сети Оснастите питающий кабель соответствующей вилкой см табличку характеристик и местные стандарты или непосредственно подключите оборудование к сети без вилки и б Регулировка минимального пламени верхних горелок поверните рукоятку к минимальному положению снимите рукоятку и вращайте ее регулировочный винт расположен сбоку или внутри стержня регулятора в разные стороны пока пламя не станет малым но устойчивым N В В случае с сжиженным газом регулировочный винт дол жен быть закручен полностью
