31
Сборка стойки
13.
Прикрепите угловые кронштейны к стойке при помощи
винтов, удаленных в шаге 10.
ВНИМАНИЕ!
При затяжке винтов угловых кронштейнов нажмите на края пе-
дального блока.
14.
Подсоедините шнур педального блока.
Для получения подробной информации о подсоеди-
нении смотрите раздел «Подсоединение педального
шнура» (стр. 32).

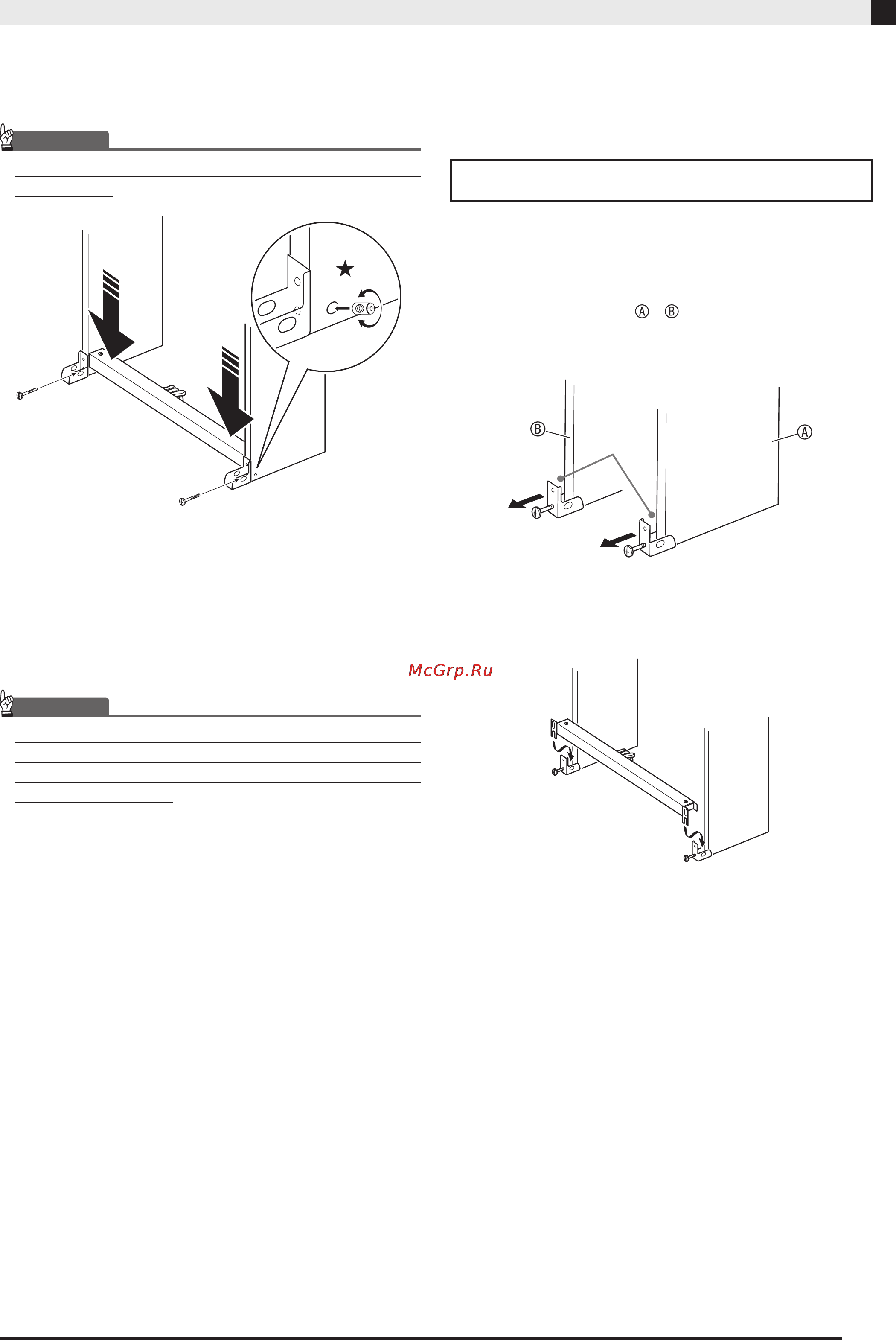

Размещение стойки вплотную к стене
Выполните шаги с 1 по 9, начинающиеся на страни-
це 28.
10.
Ослабьте крепежные винты кронштейнов в нижней ча-
сти боковых панелей и для создания зазора между
боковыми панелями и угловыми кронштейнами, как по-
казано на рисунке.
11.
Вставьте кронштейны педального блока в зазоры, соз-
данные в шаге 10, как показано на рисунке.
На внутренней стороне боковых панелей имеются соединитель-
ные муфты, в которые ввинчиваются винты угловых кронштейнов.
Если у вас возникнут трудности при вставке винтов в отверстия
для винтов этих муфт, поверните муфту при помощи отвертки
и отрегулируйте положение отверстий для винтов для облегчения
доступа к ним. Смотрите детальный чертеж (помеченный звездоч-
кой) на рисунке выше.
ВНИМАНИЕ!
Принудительная затяжка винта, не совмещенного должным обра-
зом с отверстием соединительной муфты, может привести к сры-
ву резьбы винта и соединительной муфты и сделать их непригод-
ными для использования.
Затяжка соединительной муфты и винта
(1) Поверните винт против часовой стрелки прибли-
зительно на три оборота, так чтобы винт оказался
в центре соединительной муфты.
(2) Медленно поверните винт по часовой стрелке
и убедитесь, что он затягивается без сопротивления.
Если вы почувствуете сопротивление, это значит,
что винт не совмещен должным образом с отверсти-
ем соединительной муфты. Снова поверните винт
против часовой стрелки и попробуйте добиться пра-
вильного совмещения.
(3) Если у вас возникнут трудности с правильным со-
вмещением винта, поверните соединительную муф-
ту при помощи отвертки на 180 градусов. Затем вы-
полните шаги (1) и (2) для ввинчивания винта через
отверстие для винта на другой стороне.
Зазор
