EUGEN B: Руководство по эксплуатации Версия 0414
127

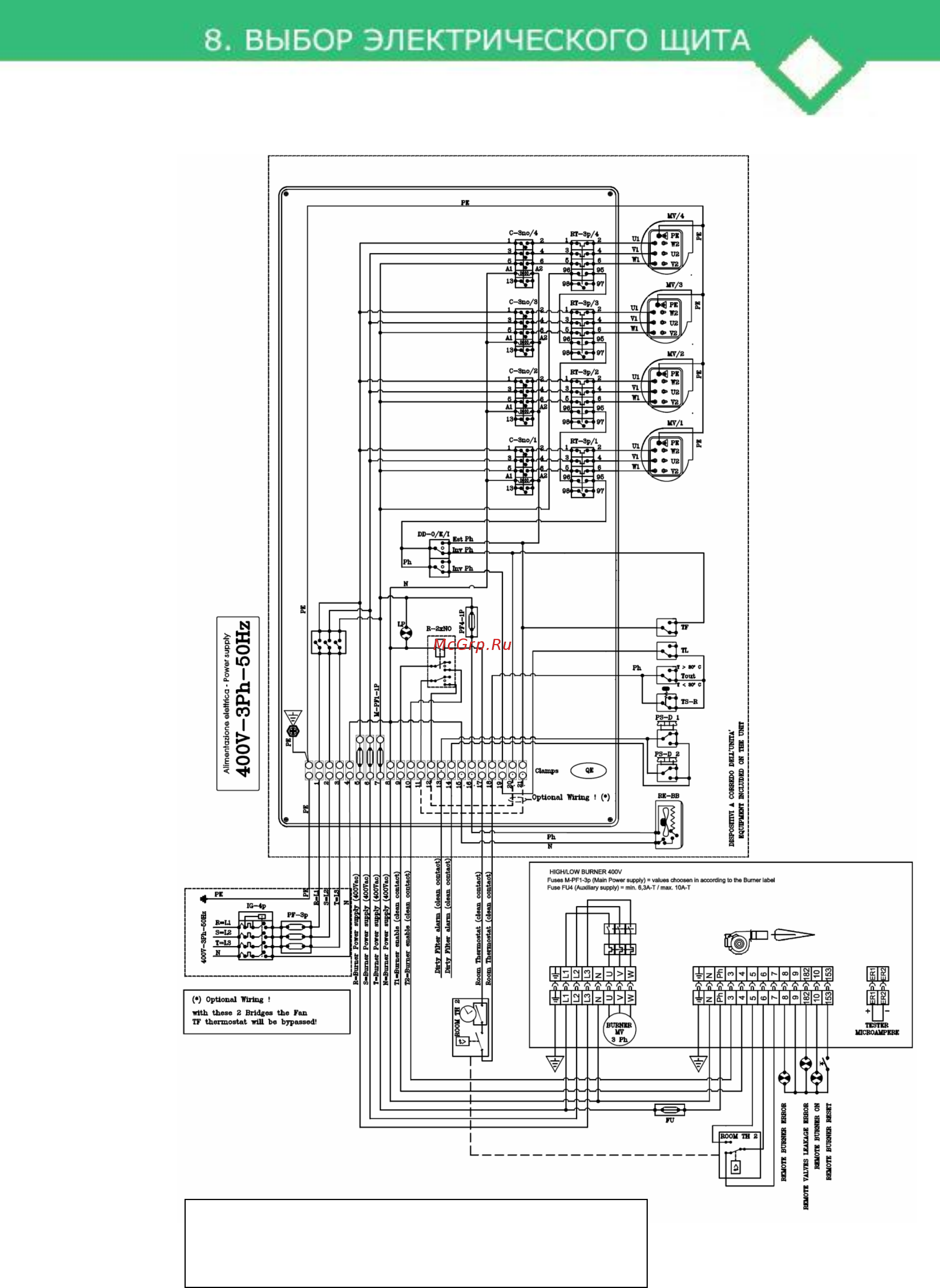

Электрическая схема теплогенератора с двухстадийной горелкой и комнатным
термостатом с двумя температурными установками.
Элементы:
T out; PS-D1; PS-D2; RE-BB
по ЗАПРОСУ и поставляются отдельно!
Указаны на схеме для понимания их подключения
