12.3. Внутреннее исполнение
Для правильной установки и расположения, пожалуйста, обратитесь к нормам,
действующим в стране, в которой планируют установить данный теплогенератор .
Этот документ, хоть и является обязательным при монтаже теплогенераторов, не может
быть применён ко всем типам подобных систем, а также частным случаям.

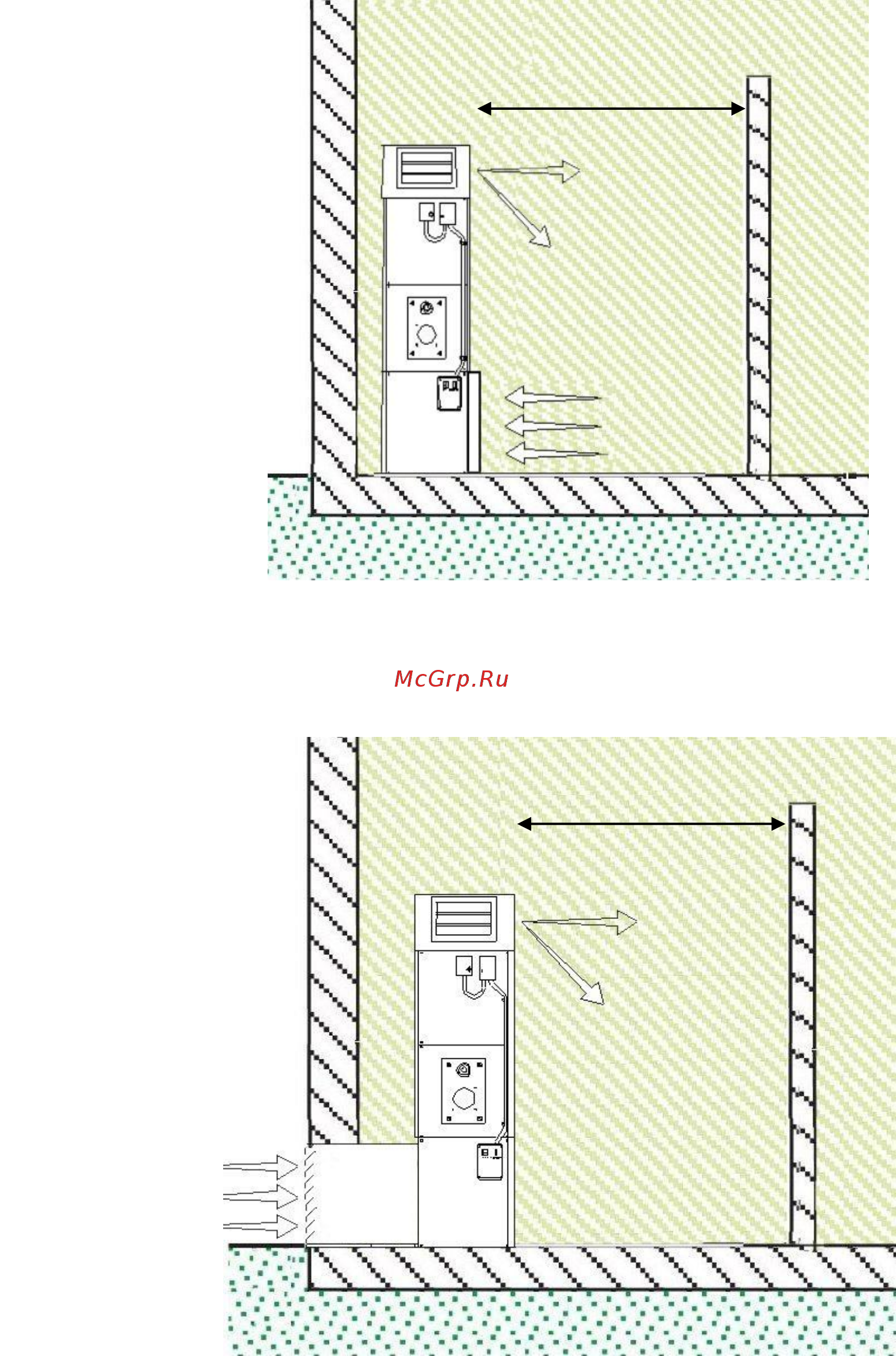

Теплогенератор установлен в помещении для обогрева, с внутренним забором
воздуха и с пленумом для возврата воздуха в помещение.
Теплогенератор установлен в помещении для обогрева, с внешним забором
воздуха и с пленумом для возврата воздуха в помещение.
ПРЕГРАДА
ВОЗВРАТ
Мин. 2,50м
ЗАБОР ИЗ
ПОМЕЩЕНИЯ
ВНЕШНИЙ
ЗАБОР
ВОЗВРАТ
ПРЕГРАДА
Мин. 2,50М
