EUGEN B: Руководство по эксплуатации Версия 0414
63

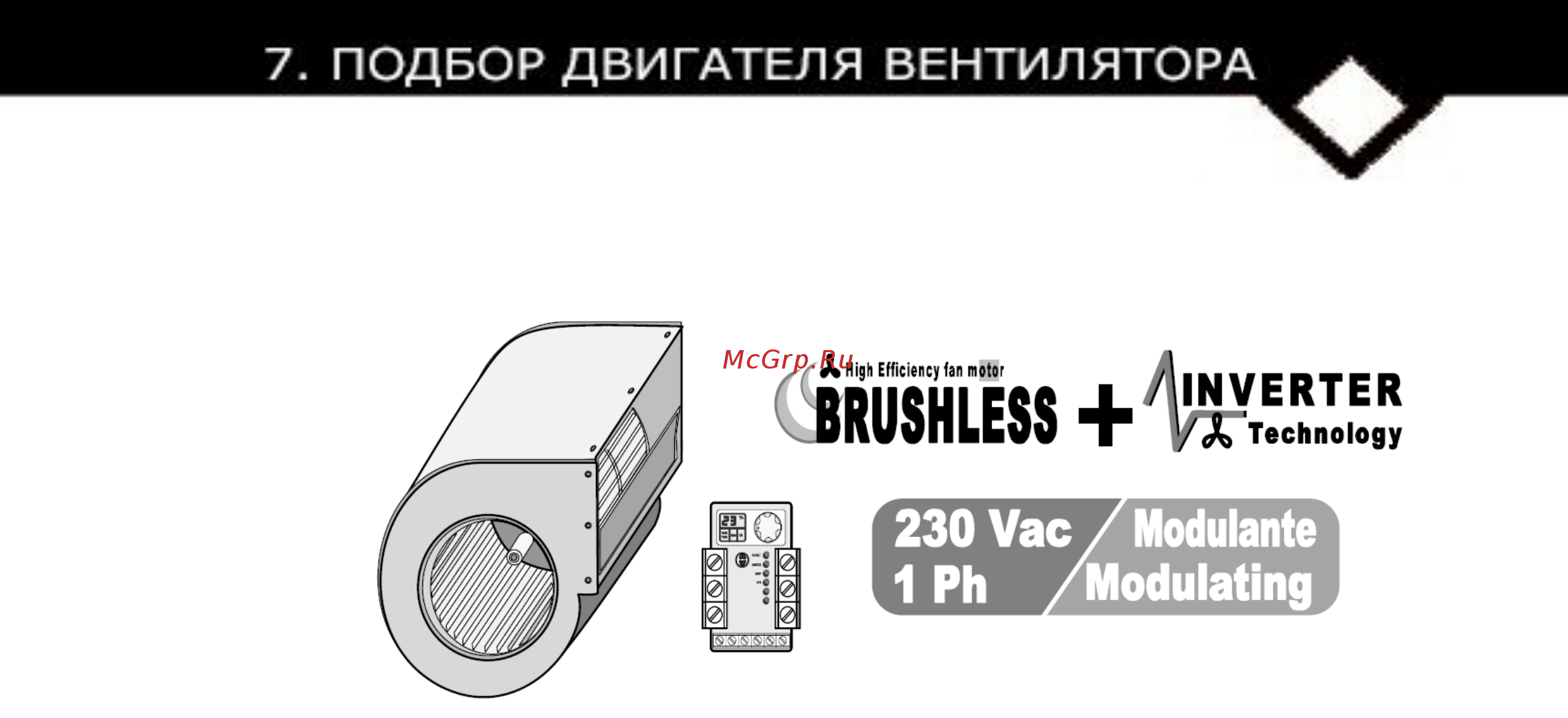

7.1.2 Однофазные бесщёточные электродвигатели 230 В (прямое
подключение вентилятора на валу)
Вариант моторизации “D…MB” может быть установлен во многих вентиляционных
секциях (см. таблицу совместимости) как альтернатива трехфазным вариантам
моторизации “L…-M…-H…” , обеспечивая максимальную гибкость конфигурирования
теплогенератора EUGEN B.
Каждый вариант моторизации “D…MB” состоит из отдельного вентилятора,
напрямую подключенному к отдельному двигателю:
Центробежный вентилятор с двойным воздухозабором (с алюминиевыми
лопастями вентилятора, загнутыми вперед). Статически и динамически
отбалансированный вентилятор. Вентиляторы большого диаметра ( с высоким
расходом воздуха и с высоким статическим давлением) с низкими оборотами ( с
низким уровнем шума).
Бесщёточный электродвигатель: электромотор последнего поколения, с
постоянными магнитами, бесщёточный, постоянного тока, класс защиты IP42, Class
B, электрический кабель подключения в двойной изоляции. Смонтирован на
эластичные и антивибрационные вставки. Изготовлен в соответствии с
международными стандартами, электроподключение 230В-1 Фаза-50Гц.
Улучшенная работа и низкое энергопотребление для воздушных установок
оснащенных вентиляторно-моторной группой по технологии
Brushless+Inverter.
Плавная возможность изменения от 0 до 100% расхода воздуха и, соответственно,
объемов по нагреву и охлаждению, адаптируемость к условиям существующего
помещения, что означает:
Полный комфорт: небольшие колебания температуры и влажности в
помещении
Быстро достигается требуемый уровень комфорта в помещении
Очень тихая работа
Технология Brushless + Inverter является безопасной для окружающей среды и
подразумевает:
Энергосбережение до 50% в год
(до 70% с двигателем, работающим на низких скоростях).
Последнее поколение высокоэффективных бесщёточных электродвигателей в
комбинации с инверторной технологией дает возможность модулировать расход
воздуха в диапазоне от 0 до 100%, позволяя при этом снизить энергопотребление
до 50% по сравнению с традиционными 3-х скоростными электродвигателями.
