EUGEN B: Руководство по эксплуатации Версия 0414
92

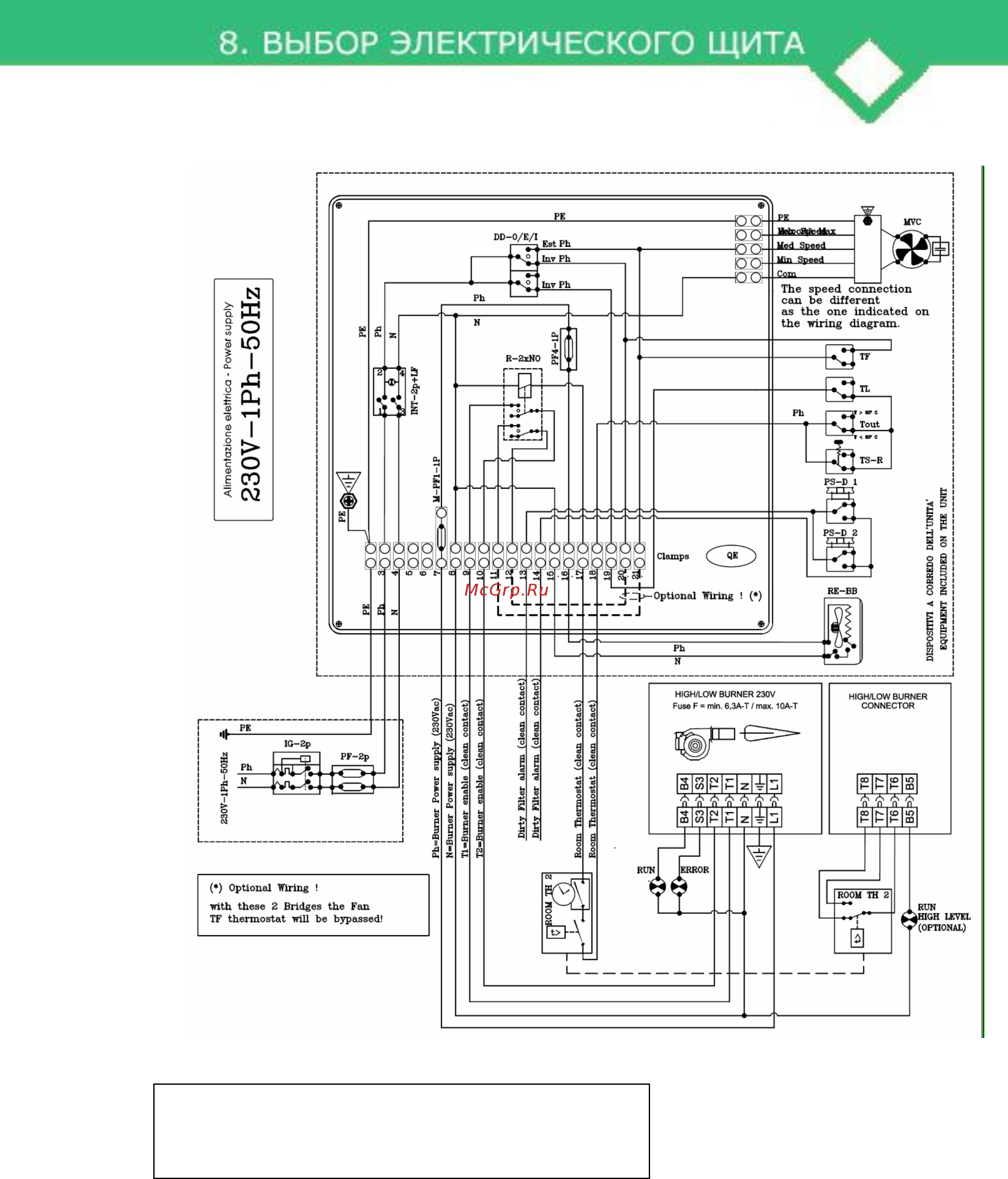

Электрическая схема теплогенератора с двухстадийной горелкой и комнатным
термостатом с одной температурной установкой.
Элементы:
T out; PS-D1; PS-D2; RE-BB
по ЗАПРОСУ и поставляются отдельно!
Указаны на схеме для понимания их подключения
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
