62
EUTERM: Руководство по эксплуатации Версия 0714

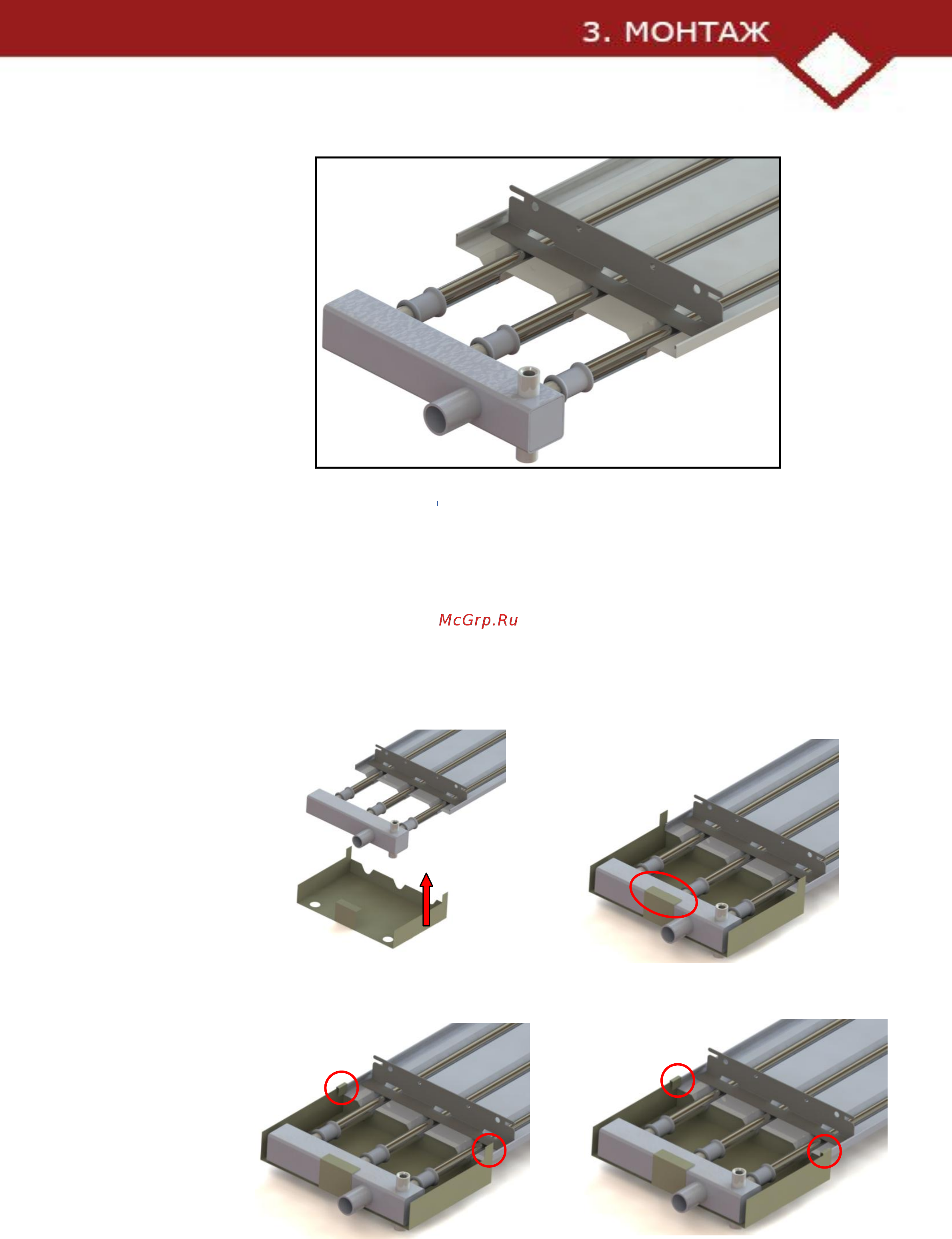

Рисунок 3.9d
Окончательный вид
фитингового соединения
коллектора и
термопанели
После соединения коллектора с трубами панели нанесите на пресс-
фитинги слой термостойкой краски.
3.4. Установка покрытий коллектора
(не входит в стандартную комплектацию)
Рисунок 3.10 Приложите и зафиксируйте покрытие коллектора к нижней стороне термопанели.
Рисунок 3.10a Закрепите покрытие коллектора к термопанели шайбами.
