EUWIND COMPACT: Руководство по эксплуатации Версия 18/02/2015

1.3 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Конструктивное исполнение воздушной завесы EUWIND WBV пред-

ставлено на рисунке 1.3.1.

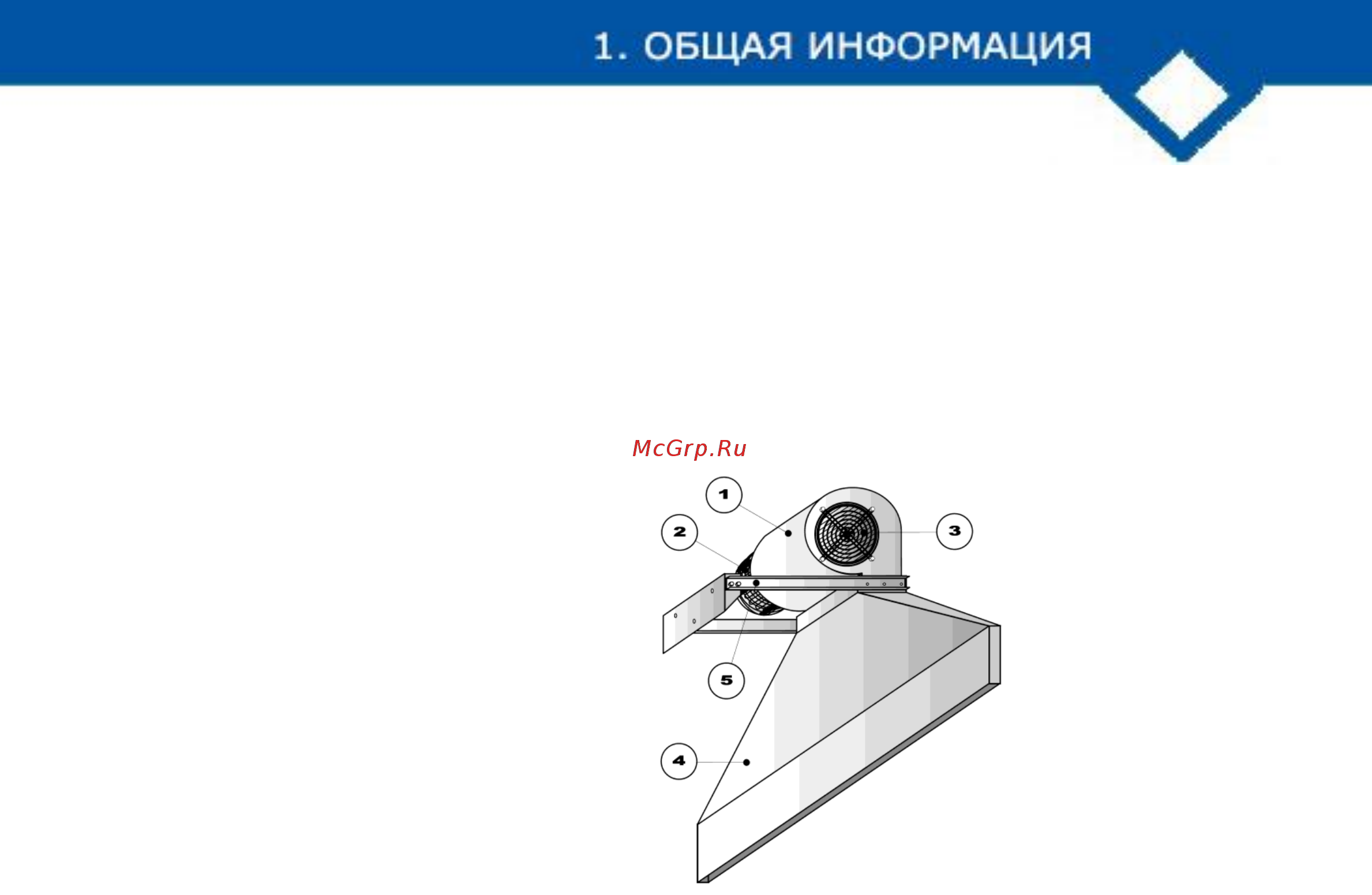

Рисунок 1.3.1

Конструктивное исполнение EUWIND WBV

Центробежный вентилятор

Центробежный вентилятор с двусторонним воздухозабором с загну-

той вперед алюминиевой крыльчаткой рабочего колеса, присоеди-

ненного напрямую к электродвигателю (2). Вентилятор статически

и динамически сбалансирован, фиксируется на корпусе завесы ан-

тивибрационным соединением. Рабочее колесо с максимальным

диаметром, необходимой и достаточной скоростью вращения обес-

печивает высокий уровень производительности и статического

давления и низкий уровень шума. Воздухозаборные отверстия

снабжаются защитной решеткой (3).

Электродвигатель

Трехскоростной электродвигатель с термозащитой Klixon с посто-

янно активным конденсатором, степень защиты IP42, класс B, ком-

плектуется электропроводкой с двойной изоляцией. Изготовлен в

соответствии с международными стандартами. Электрическое под-

ключение 230 В – 50 Гц.

Защитная решетка вентилятора

Корпус

Компактный корпус изготавливается из оцинкованной стали с кор-

розионностойким порошковым покрытием (белый RAL 9002, другие

цвета доступны по запросу). Легко демонтируется при необходимо-

сти технического обслуживания. Рядная клемма для электрическо-

го подключения в корпусе со степенью защиты IP55 расположена

на боковой поверхности корпуса.
