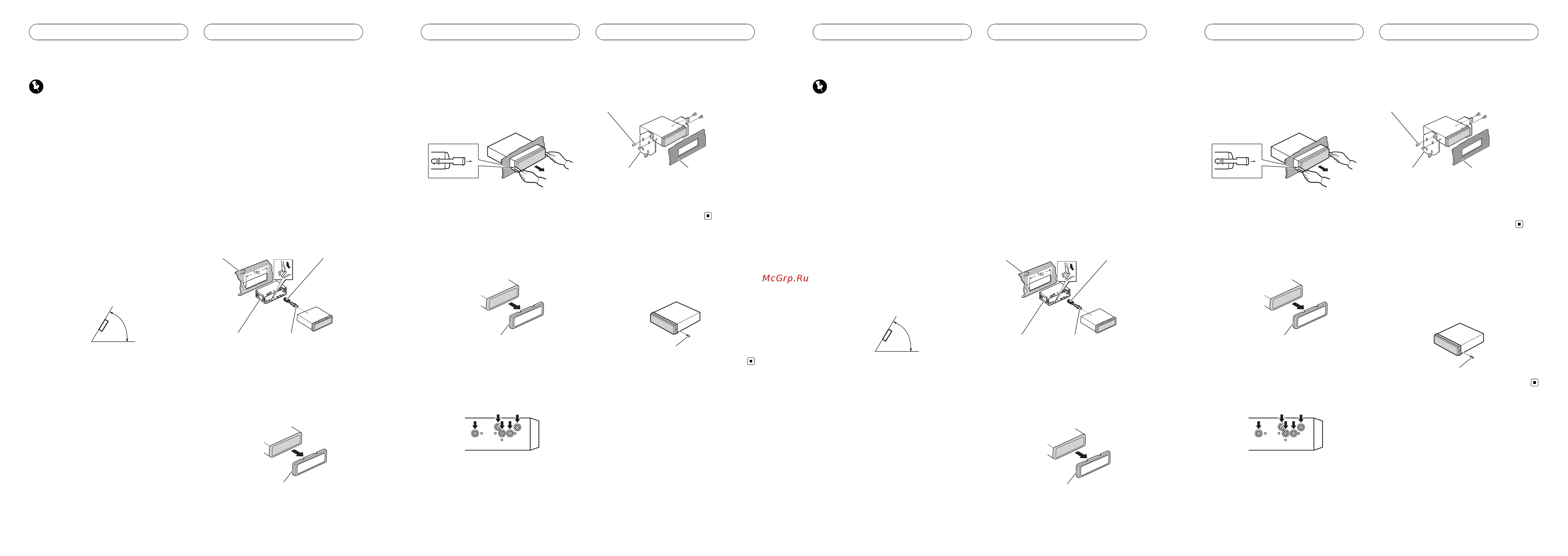

Pioneer DEH-2020MP [4/8] Установка

Belangrijk

! Controleer alle aansluitingen en systemen

voordat u de installatie voltooit.

! Gebruik geen onderdelen van andere fabrikan-

ten. Onderdelen van andere fabrikanten kun-

nen storingen veroorzaken.

! Neem contact op met uw dealer als er voor de

installatie gaten moeten worden geboord of

als er andere aanpassingen aan het voertuig

nodig zijn.

! Installeer dit toestel niet op een plaats waar:

— het de besturing van het voertuig kan be-

lemmeren.

— het de inzittenden kan verwonden bij een

noodstop.

! De halfgeleiderlaser raakt bij oververhitting

beschadigd. Plaats dit apparaat niet in de

buurt van plaatsen die warm worden zoals de

afvoer van een kachel.

! U bent verzekerd van een optimale prestatie

als het toestel wordt geplaatst onder een hoek

van minder dan 60°.

60°

DIN-bevestiging voor/achter

Dit toestel kan zowel langs voren als achteren

worden geïnstalleerd. Vóór gebeurt dat via een

gewone DIN-montage van voren; achter maakt

u gebruik van een DIN-achtermontage en van

schroefdraad voorziene gaten aan de zijden

van het toestelchassis. Raadpleeg voor meer

informatie de volgende installatiemethoden.

DIN-voormontage

Installatie met de rubberen ring

1 Schuif de montagebehuizing in het

dashboard.

Als u het toestel in een ondiepe ruimte mon-

teert, gebruik dan een meegeleverde montage-

behuizing. Als er genoeg ruimte achter het

toestel is, gebruik dan een van fabriekswege

geleverde montagebehuizing.

2 Zet de montagebehuizing vast door

met behulp van een schroevendraaier de

metalen lipjes (90°) op hun plaats te bui-

gen.

3 Installeer het toestel.

Dashboard Rubberen ring

Montagebehuizing Schroef

Het toestel verwijderen

1 Trek de boven- en onderkant van de

sierlijst naar buiten om deze te verwijde-

ren. (Als u de sierlijst weer bevestigt,

houdt u de kant met de groef naar onderen

en bevestig u hem.)

Sierlijst

! De sierlijst kan eenvoudig worden verwij-

derd als het voorpaneel is losgemaakt.

<YRD5142-A/S>26

Installatie

<YRD5142-A/S> 13

2 Steek de meegeleverde uittreksleutels

in de beide kanten van het toestel totdat

ze op hun plaats klikken.

3 Trek het toestel uit het dashboard.

DIN-achtermontage

1 Trek de boven- en onderkant van de

sierlijst naar buiten om deze te verwijde-

ren. (Als u de sierlijst weer bevestigt,

houdt u de kant met de groef naar onderen

en bevestig u hem.)

Sierlijst

! De sierlijst kan eenvoudig worden verwij-

derd als het voorpaneel is losgemaakt.

2 Bepaal de juiste positie, de plaats waar

de gaten op de klem en op de zijde van het

toestel gelijk liggen.

3 Draai aan elke kant twee schroeven

vast.

Schroef

Bevestigingsklem Dashboard of console

! Gebruik schroeven met een platte kop (5

mm × 8 mm) of verzonken schroeven (5

mm × 9 mm), afhankelijk van de vorm van

de schroefgaten in de klem.

Het voorpaneel bevestigen

Als het niet de bedoeling is het voorpaneel los

te kunnen maken, kan het met de meegele-

verde schroef vast worden bevestigd.

Schroef

<YRD5142-A/S>27

Installatie

<YRD5142-A/S> 14

Важно

! Перед окончательной установкой

проверьте все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию. Исполь-

зование таких деталей может стать причи-

ной возникновения неисправностей в

устройстве.

! Узнайте у дилера компании, требует ли ус-

тановка сверления отверстий или

внесения иных изменений в конструкцию

автомобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите

все кабели в удалении от нагревающихся

деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

Переднее/заднее

крепление стандарта DIN

Установка данного устройства возможна

как спереди (с помощью обычного перед-

него крепления стандарта DIN), так и сзади

(заднее крепление стандарта DIN сис-

пользованием винтов в резьбовых от-

верстиях на раме устройства).

Подробности смотрите в прилагаемых ин-

струкциях.

Переднее крепление

стандарта DIN

Установка с помощью резиновой втулки

1 Вставьте монтажную обойму в

переднюю панель.

Монтажная обойма применяется в случае

установки в недостаточно глубоком гнезде.

Заводская монтажная обойма применяется

в случае установки устройства при доста-

точном пространстве за устройством.

2 Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки

(90°).

3 Установите устройство.

Приборная панель Резиновая втулка

Монтажная обойма Винт

Демонтаж устройства

1 Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее.(При установке рамки

ее сторона с канавкой должна быть

внизу.)

Декоративная рамка

! Рамку легче снимать при снятой

передней панели.

<YRD5142-A/S>30

Установка

<YRD5142-A/S> 15

2 Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка.

3 Вытяните устройство из приборной

панели автомобиля.

Заднее крепление стандарта DIN

1 Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее.(При установке рамки

ее сторона с канавкой должна быть

внизу.)

Декоративная рамка

! Рамку легче снимать при снятой

передней панели.

2 Выберите положения, при котором

отверстия на кронштейне и боковых

панелях устройства совпадают.

3 Закрутите по два винта с каждой сто-

роны.

Винт

Монтажная рамка Приборная панель или

консоль

! Используйте винты либо с круглыми (5

мм ×8мм), либо с плоскими головками

(5 мм ×9мм), в зависимости от формы

отверстий под винты кронштейна.

Закрепление передней

панели

Если Вы не собираетесь снимать перед-

нюю панель, ее можно закрепить прилагае-

мым винтом.

Винт

<YRD5142-A/S>31

Установка

<YRD5142-A/S> 16
