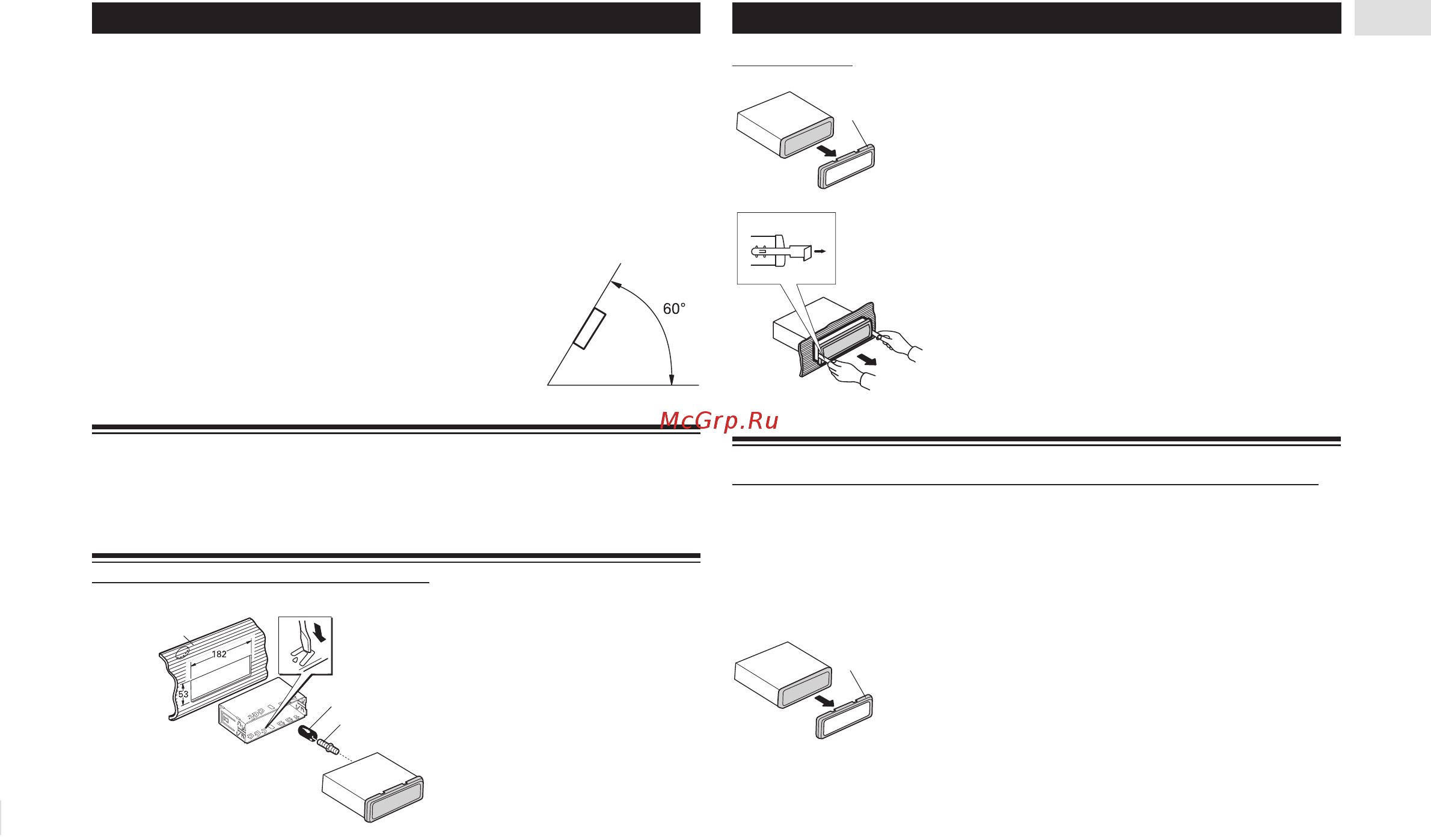

Установка аппарата

Примечания:

● Прежде чем окончательно установить аппарат, выполните временную проводку и убедитесь в том, что все со+

единения выполнены правильно и система работает надлежащим образом.

● Чтобы обеспечить правильную установку, используйте прилагаемые крепежные детали. Применение иных де+

талей может стать причиной неполадок.

● Если установка требует сверления отверстий или внесения каких+либо иных изменений в конструкцию авто+

мобиля, то обратитесь за консультацией к ближайшему дилеру.

● Устанавливайте аппарат там, где он не будет мешать водителю и не причинит травм пассажирам в случае рез+

кой остановки автомобиля, например, при аварийном торможении.

● В случае перегрева аппарата может выйти из строя полупроводниковый лазер, поэтому не устанавливайте ап+

парат в сильно нагреваемых местах, например, рядом с выпускным отверстием обогревателя.

● Если угол установки превышает 60? от горизонтали, то аппарат, скорее всего,

не сможет обеспечить оптимальное качество работы.

● Если этот аппарат используется, то он должен устанавливаться на

приборной панели или консоли автомобиля.

Установка спереди и с обратной стороны по стандарту DIN

Данный аппарат может быть надлежащим образом установлен «спереди» (традиционный способ монта+

жа по стандарту DIN) или «с обратной стороны (способ монтажа по стандарту DIN, при котором исполь+

зуются резьбовые отверстия на боковых сторонах корпуса аппарата). Для получения более подробной ин+

формации см. приведенные ниже разделы, описывающие методы установки.

Установка спереди по стандарту DIN

Установка с использованием резиновой втулки

Приборная панель

Вставив кожух в гнездо приборной панели, выберите в зависимости от толщи+

ны материала приборной панели подходящие ушки и согните их. (Устанавли+

вайте кожух как можно прочнее, используя верхние и нижние ушки. Для на+

дежности согните ушки под углом 90 градусов.)

Резиновая втулка

Винт

Снятие аппарата

Рамка

Чтобы снять рамку, потяните ее наружу. (Когда будете снова

устанавливать рамку на место, поверните ее канавкой вниз и при+

жмите.)

Вставьте в аппарат прилагаемые съемные ключи, как показано на рисунке, до защел+

кивания. Прижимая ключи к боковым сторонам аппарата, вытащите его.

Установка с обратной стороны по стандарту DIN

Установка с использованием резьбовых отверстий на боковых сторонах аппарата

1. Выньте рамку.

Для снятия рамки потяните верхнюю и нижнюю части рамки на себя, чтобы отделить ее от корпуса. (Ког+

да будете снова устанавливать рамку на место, поверните ее канавкой вниз и прижмите.)

● Рамку проще снимать, если передняя панель не закреплена.

Рамка
