Pioneer DEH-P7400MP [20/52] Anschließen der einheiten
![Pioneer DEH-P7400MP [20/52] Anschließen der einheiten](/views2/1467274/page20/bg14.png)
3

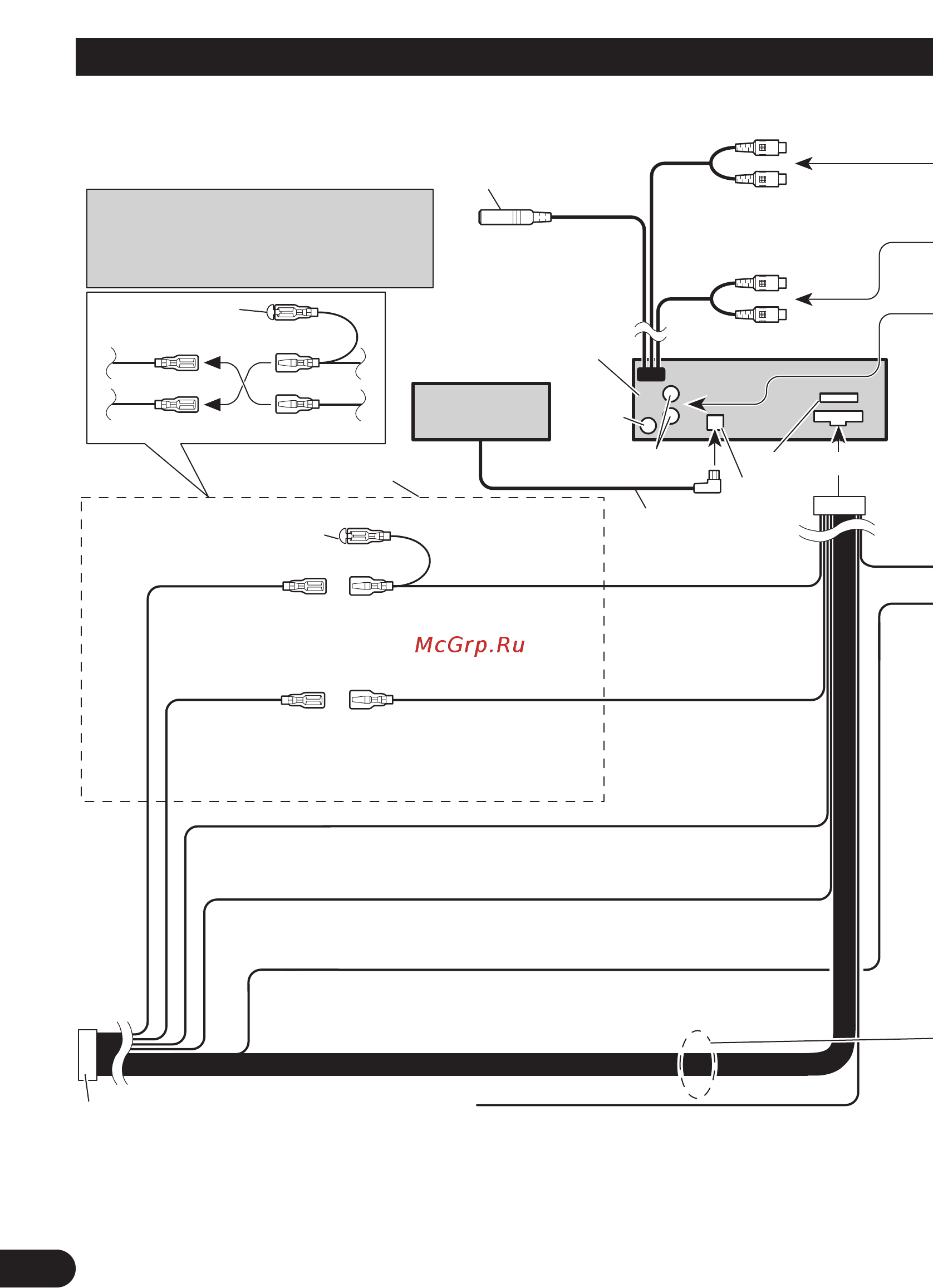

Anschließen der Einheiten
Hinweis:
Je nach Art des Fahrzeugs besitzen 3* und 5*
u.U. unterschiedliche Funktionen. In einem
solchen Fall 2* mit 5* und 4* mit 3* verbinden.
4*
5*
3*
1*
2*
Dieses Gerät
Antennen-
buches
Verbinden Sie Leitungen
derselben Farbe miteinander.
Kappe (1*)
Wenn dieser Steckverbinder
nich verwendet wird, die
Kappe aufgesetzt lassen.
Gelb (3*)
Reserve
(oder Zubehör)
Gelb (2*)
An eine Stromversorgung
anschließen, die unabhängig vom
Zündschloß immer Strom führt.
Rot (5*)
Zubehör
(oder Reserve)
Rot (4*)
An eine Stromversorgung anschließen,
(12 V Gleichstrom), die mit dem
Zündschloß ein- und ausgeschaltet wird.
Sicherung
Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
ISO-Anschluß
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei Hälften geteilt sein.
In diesem Fall den Anschluß unbedingt an
beiden Steckverbindern vornehmen.
Gelb/Schwarz
Bei Verwendung eines Zellulartelefons dieses über
die Audio Mute-Leitung des Zellulartelefons
anschließen. Andernfalls die Audio Mute-Leitung
frei von Anschlüssen lassen.
IP-Bus-
Eingang
(Blau)
Multi-CD player
(getrennt
erhältlich)
Subwoofer-Ausgang oder
Nicht-Überblend-Ausgang
IP-BUS-
Kabel
Orange/weiß
An Beleuchtungsschalterklemme.
Buchse TEL
In der Bedienungsanleitung einer Freisprech-Einheit
(getrennt erhältlich) nachschlagen.
Ausgnag für vorderen
Zusatzlautsprecher
Ausgnag für hintere Zusatzlautsprecher
16 cm
16 cm
16 cm
