Black plate (12,1)

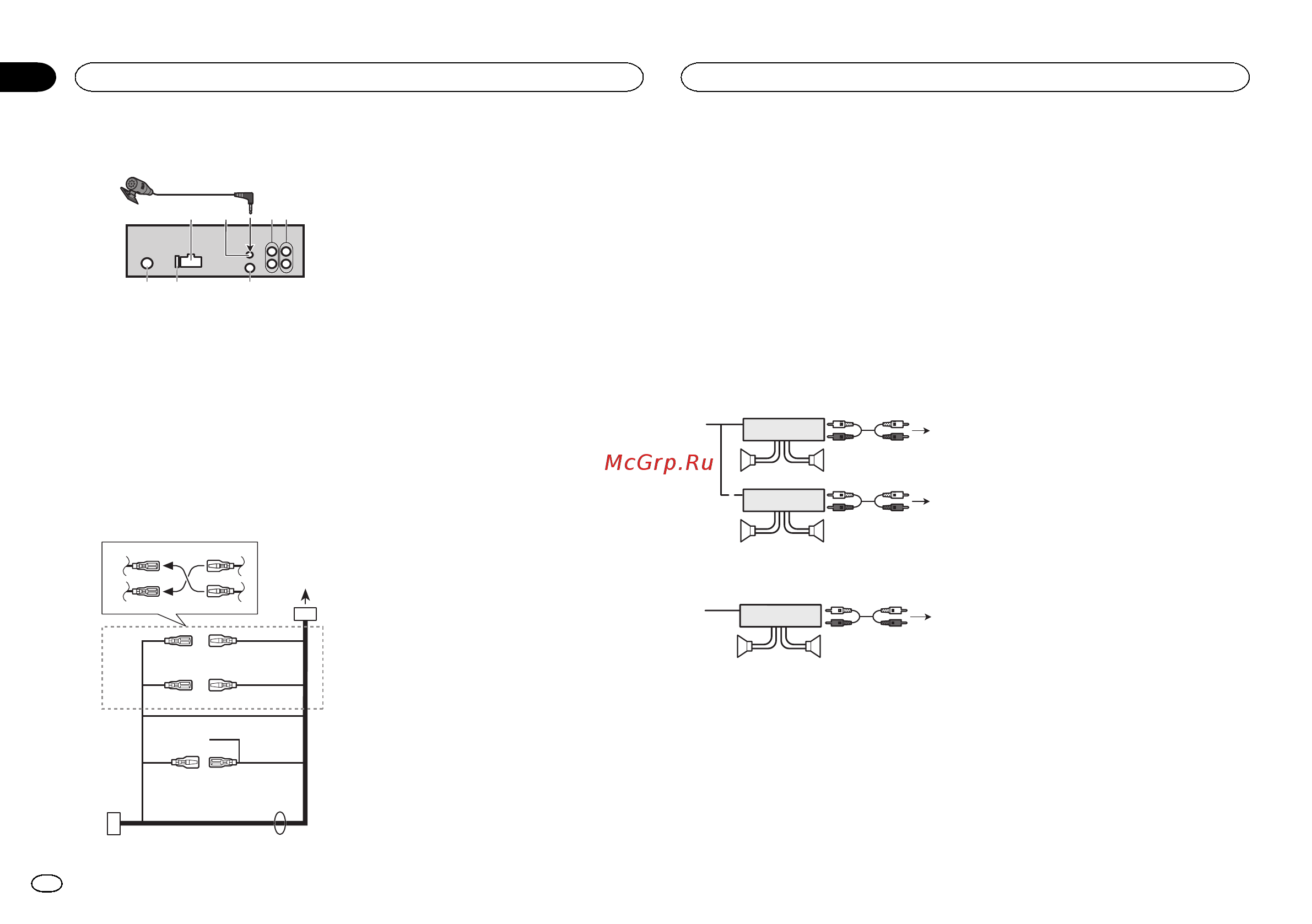

Questa unità
1
3
2
6 78
4
5
1 Ingresso cavo di alimentazione
2 Ingresso microfono
3 Microfono (4 m)
4 Uscita posteriore o del subwoofer
5 Uscita anteriore (solo modello DEH-
X5600BT)
6 Ingresso antenna
7 Fusibile (10 A)
8 Ingresso telecomando cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
d
c
1 All’ingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di
3 e 5 potrebbe essere diversa. In questo
caso, accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dall’inter-
ruttore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Nero (messa a terra telaio)
9 Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re 9 e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai 9 e b.
a Blu/bianco
Collegare al terminale di controllo del siste-
ma dell’amplificatore di potenza (max.
300 mA 12 V CC).
b Blu/bianco
Collegare al terminale di controllo del relè
dell’antenna automatica (max. 300mA 12 V
CC).
c Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoo-
fer *
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
d Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Note
! Cambiare le impostazioni iniziali dell’unità
(vedere il manuale d’istruzioni). L’uscita sub-
woofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 W), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.
Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l’amplificatore opzionale.
DEH-X5600BT
1
1
3
2
4
55
3
2
6
77
DEH-4600BT
1
3
2
6
77
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con cavi RCA (venduti a parte)
4 All’uscita anteriore
5 Altoparlante anteriore
6 All’uscita posteriore o del subwoofer
7 Altoparlanti posteriori o subwoofer
Collegamenti
12
Sezione
Collegamenti
It
02
<QRD3194-A>12
