Black plate (12,1)

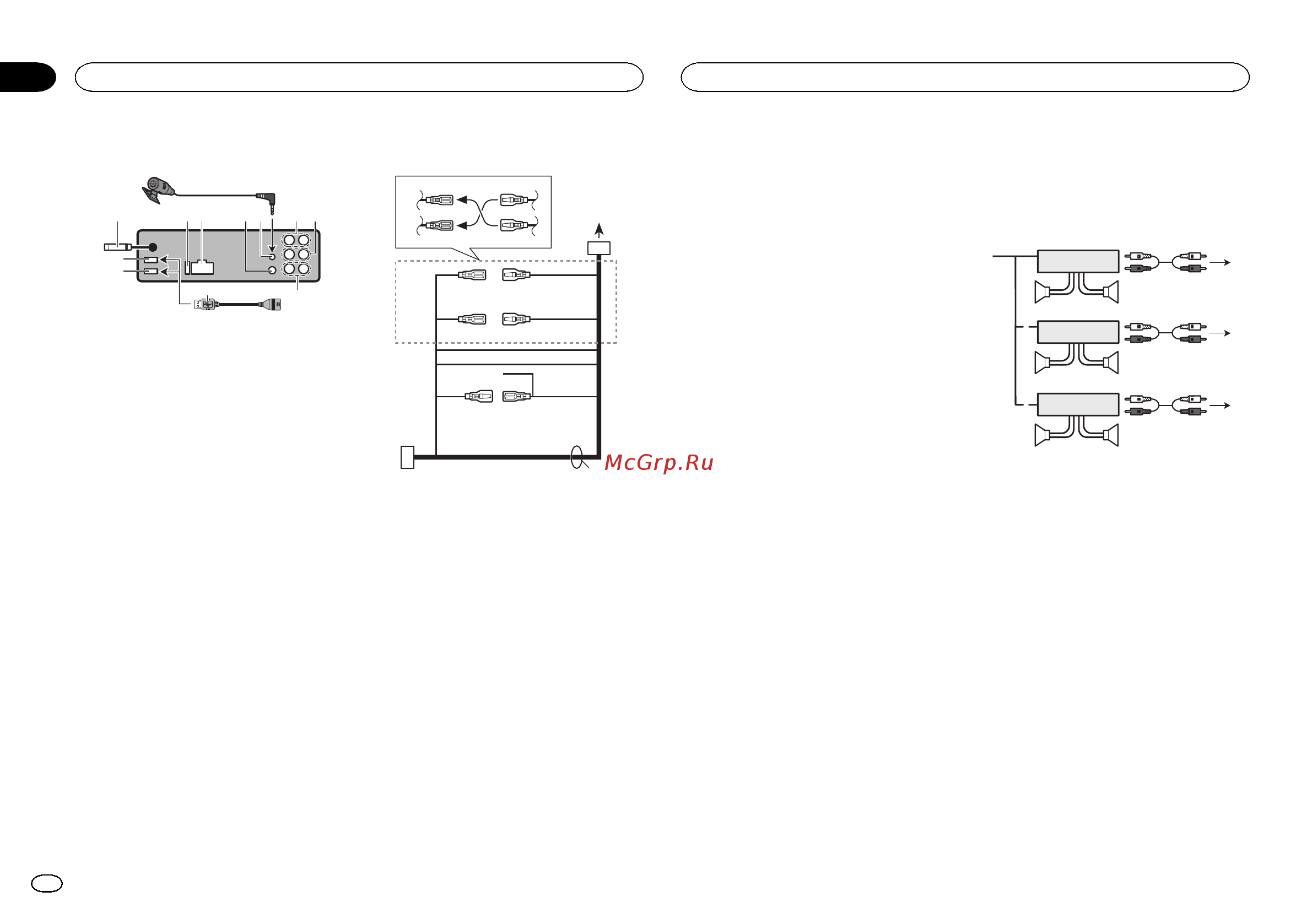

Questa unità
3 4 596 a
b
7
1
2
8
c
1 Porta USB 1
2 Porta USB 2 (solo modello DEH-X9600BT)
3 Ingresso antenna 15 cm
4 Fusibile (10 A)
5 Ingresso cavo di alimentazione
6 Ingresso telecomando cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).
7 Ingresso microfono
8 Microfono (4 m)
9 Uscita posteriore
a Uscita anteriore
b Uscita Subwoofer
c Cavo USB 1,5 m
! Se si collegano contemporaneamente
USB1/iPod1 e USB2/iPod2, utilizzare un
cavo USB Pioneer (CD-U50E) oltre al nor-
male cavo USB Pioneer.
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
a
7
c
e
d
1 Allingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di
3 e 5 potrebbe essere diversa. In questo
caso, accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dallinter-
ruttore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Arancione/bianco
Collegare al terminale dellinterruttore di illu-
minazione.
9 Nero (messa a terra telaio)
a Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re a e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai a e b.
b Blu/bianco
Collegare al terminale di controllo del siste-
ma dellamplificatore di potenza (max.
300 mA 12 V CC).
c Blu/bianco
Collegare al terminale di controllo del relè
dellantenna automatica (max. 300 mA 12 V
CC).
d Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoo-
fer *
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
e Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In questo caso, accertar-
si di collegare entrambi i connettori.
Note
! Cambiare il menu di configurazione delluni-
(vedere il manuale distruzioni). Luscita
subwoofer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 W), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili
verde e verde/nero.
Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
lamplificatore opzionale.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con un cavo RCA (venduto a parte)
4 Alluscita posteriore
5 Altoparlante posteriore
6 Alluscita anteriore
7 Altoparlante anteriore
8 Alluscita subwoofer
9 Subwoofer
Collegamenti
12
Sezione
Collegamenti
It
02
<QRD3226-B>12
