39
EUCERK: Руководство по эксплуатации Версия 1005
3.2.3.1. ПОДСОЕДИНЕНИЕ К ГАЗОПРОВОДУ (ГОРЕЛКА
WEISHAUPT MOДЕЛЬ WG20)

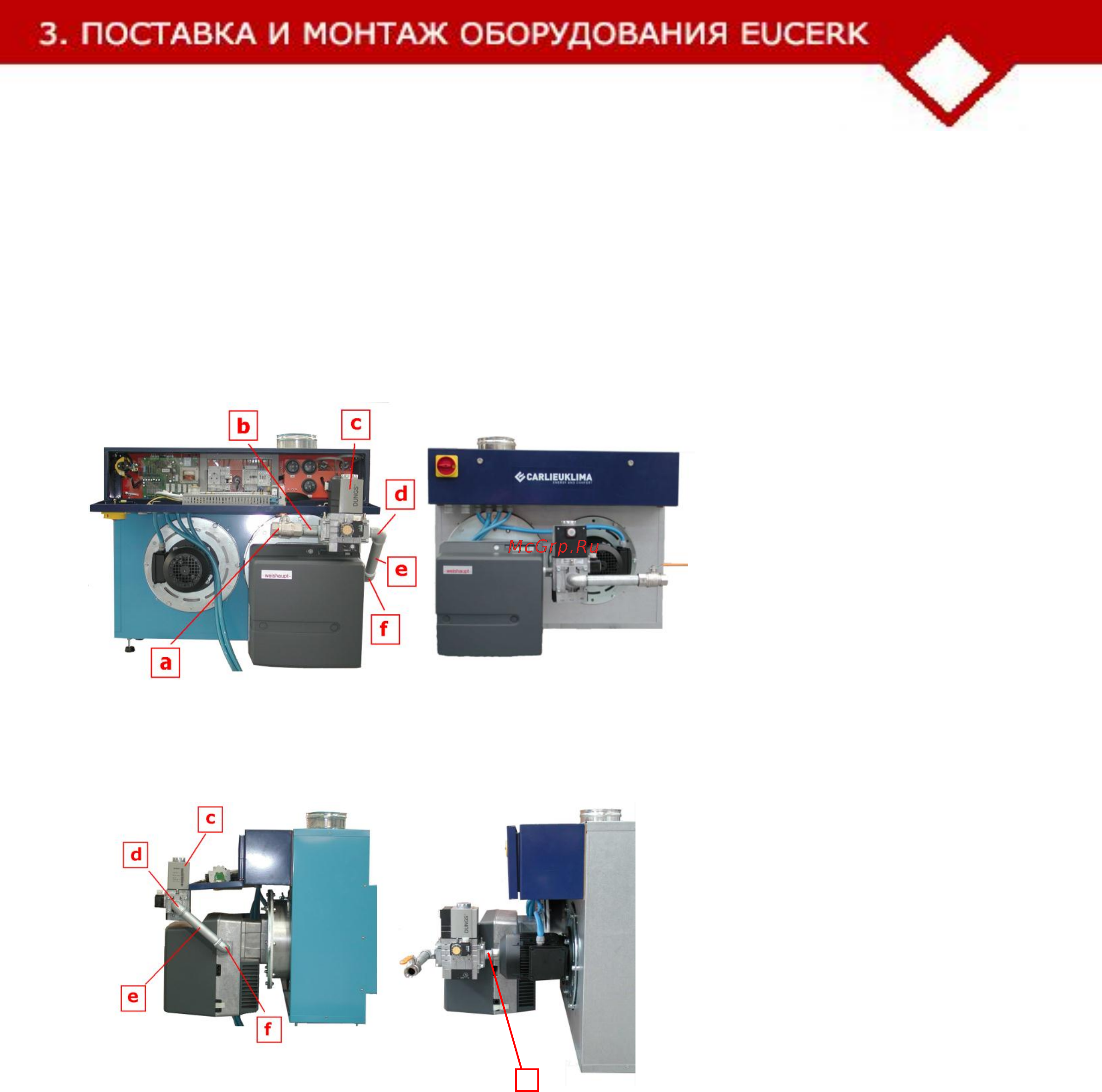

Рисунок 3.15 Монтаж газовой рампы к горелке WG 20
Рекомендуется применять гибкий шланг такого же диаметра для соединения газового
вентиля (a) и патрубков (b).
Группа клапанов должна находится рядом с подводом газа к горелке.
a = газовый вентиль
b = патрубок с двойной
резьбой 1” или ¾”
L.80мм
c = клапан моноблок
MF507 или MF512
d = колено M – F 1”
e = патрубок с двойной
резьбой 1” L.200мм
f = колено M – F 1½”
g = патрубок с двойной
резьбой 1” L.50mm
=
r
u
b
i
n
e
t
t
o
a
s
f
e
r
a
g
