40
EUCERK: Руководство по эксплуатации Версия 1005
a = газовый вентиль
b = патрубок с двойной
резьбой 1” или ¾”
L.200мм
c = клапан моноблок
MF507 или MF512
d = колено M – F 1½”
e = патрубок с двойной
резьбой 1½”
L.200мм
f = колено M – F 1½”
=
r
u
b
i
n
e
t
t
o
a
s
f
e
r
a
3.2.3.2. ПОДСОЕДИНЕНИЕ К ГАЗОПРОВОДУ (ГОРЕЛКА
WEISHAUPT MOДЕЛЬ WG30)

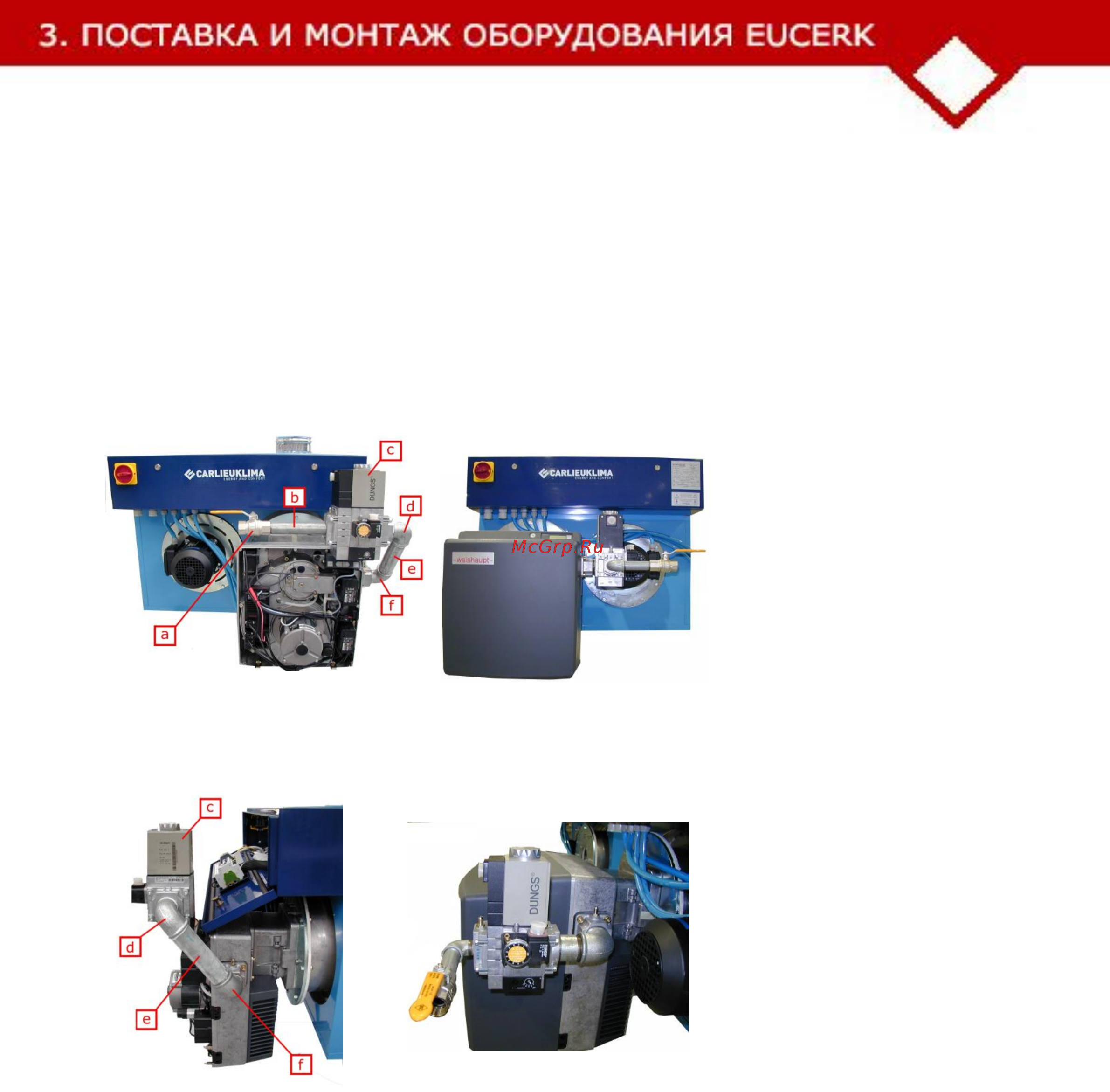

Рисунок 3.16 Монтаж газовой рампы к горелке WG 30
Рекомендуется применять гибкий шланг такого же диаметра для соединения газового
вентиля (a) и патрубков (b).
Группа клапанов должна находится рядом с подводом газа к горелке.
