14
EUCERK: Руководство по эксплуатации Версия 1005
Теплопотери с Ta=10°C
0
50
100
150
200
250
300
0 0,5 1 1,5 2 2,5 3
[кВт / м]
[°C]

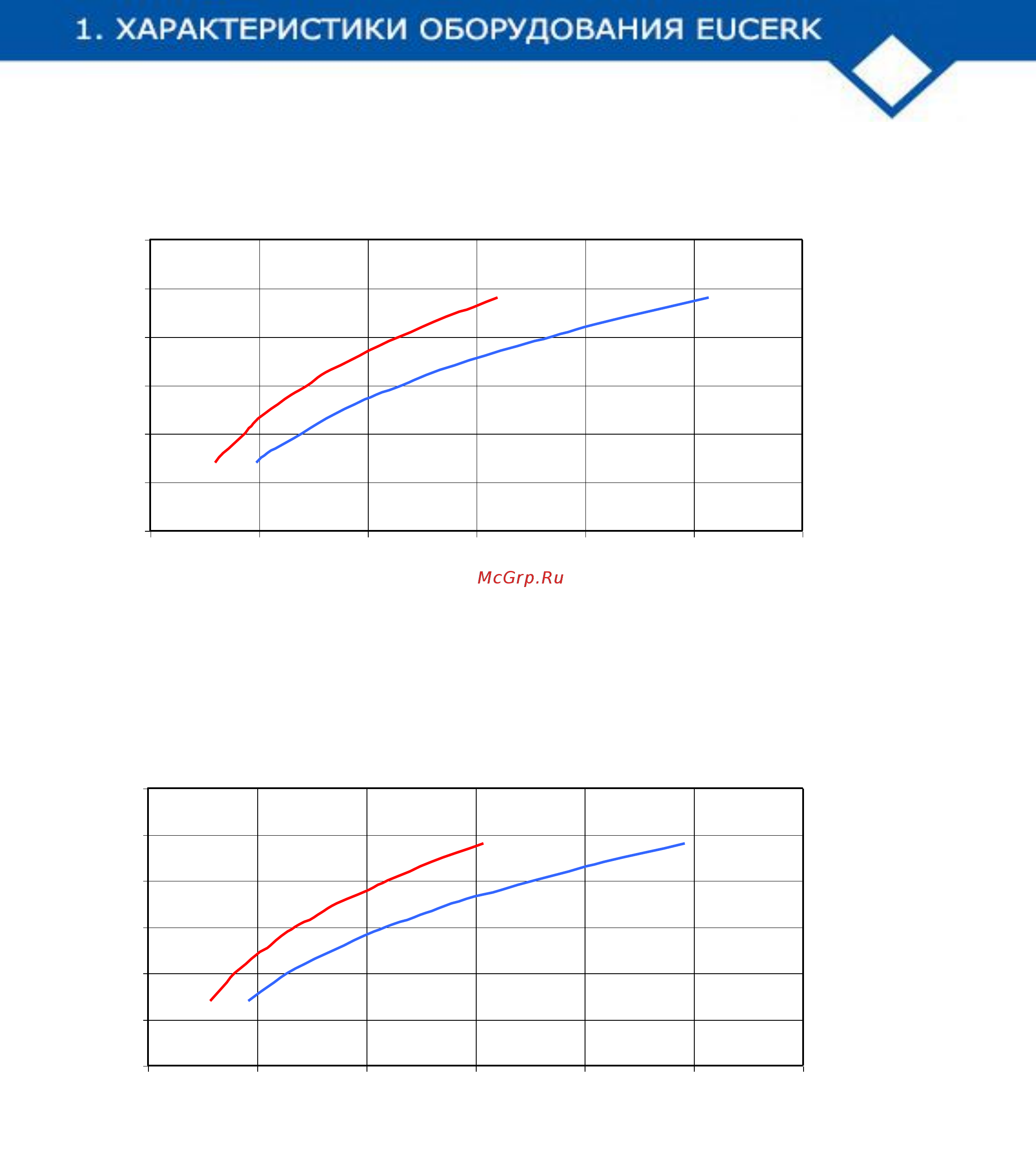

Рисунок 1.8 Изменения средней температуры поверхности труб (
=315 мм) при разных
температурах в помещении T
a
=10 °C
Теплопотери с Ta=15°C
0
50
100
150
200
250
300
0 0,5 1 1,5 2 2,5 3
[кВт / м]
[°C]
Рисунок 1.9 Изменения средней температуры поверхности труб (
=315 мм) при разных
температурах в помещении T
a
=15 °C
Двойная
труба
Труба мoнo
Двойная
труба
Труба мoнo
