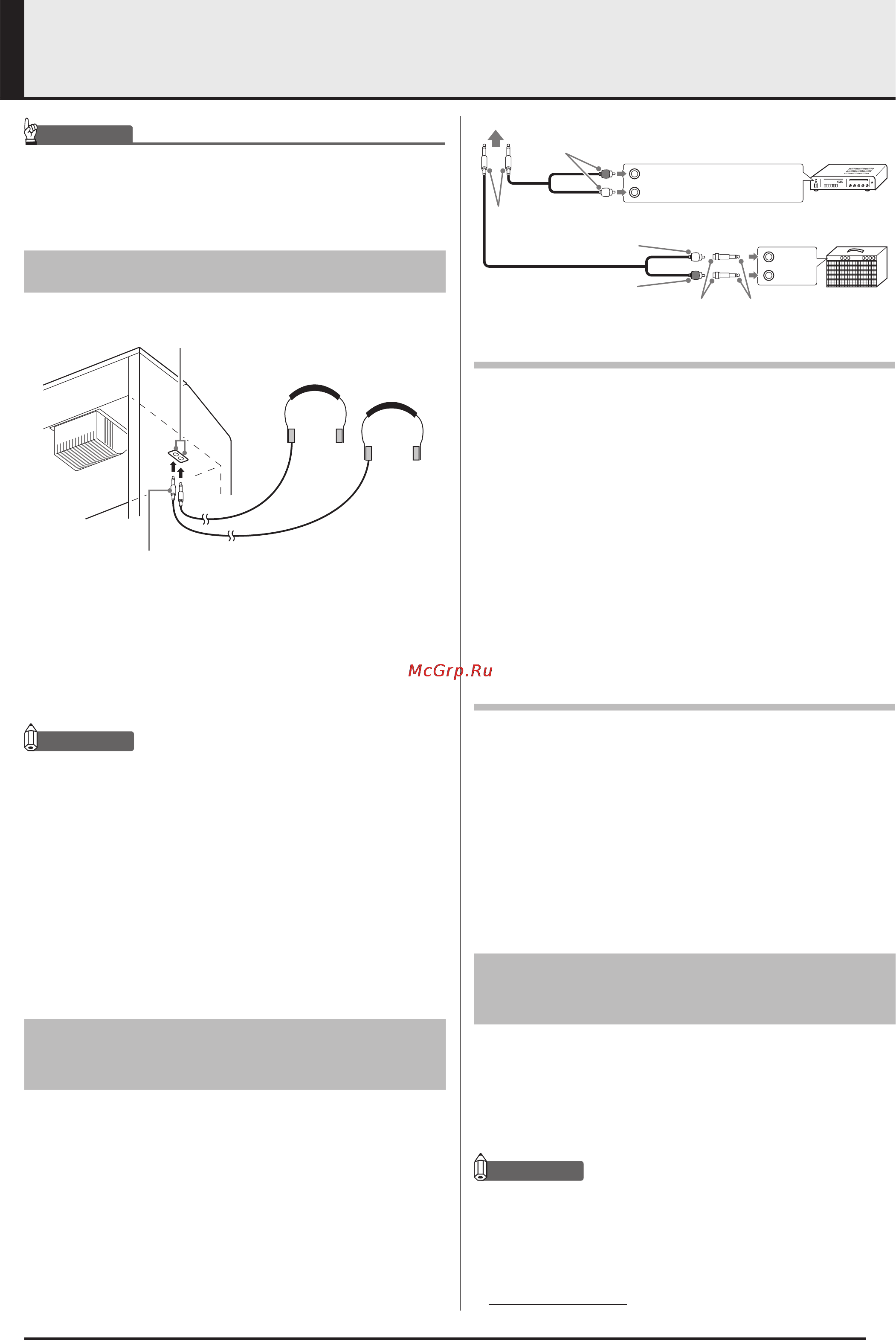

5
Соединения
ВНИМАНИЕ!
•
При подключении внешнего оборудования к цифровому пианино
сначала установите на нем достаточно низкий уровень громкости
при помощи регулятора «VOLUME». После выполнения соедине-
ний установите желаемый уровень громкости.
Подключение наушников
Днище
Подключение к аудиоаппаратуре (Рисунок 1)
Используйте имеющиеся в продаже соединительные
шнуры (с одним стандартным штекером и двумя PIN-
штекерами) для выполнения соединений в соответствии
с рисунком . Убедитесь, что конец шнура, подключае-
мый к цифровому пианино, оснащен стандартным стере-
офоническим штекером. Если шнур имеет стандартный
монофонический штекер, будет звучать только один из
двух стереоканалов. Как правило, следует устанавливать
переключатель входов аудиоаппаратуры в положение
входа, к которому подключено цифровое пианино («AUX
IN» и т.п.). Для регулировки громкости используйте регу-
лятор громкости «VOLUME» цифрового пианино.
Подключение к усилителю
для электромузыкальных инструментов
(Рисунок )
Подсоедините соединительный шнур* к усилителю, по-
казанному на рисунке .
Для регулировки громкости используйте регулятор
громкости «VOLUME» цифрового пианино.
* Цифровое пианино : Стандартный стереофониче-
ский штекер
Усилитель : Вводит сигналы левого и пра-
вого каналов. Если какой-ли-
бо из штекеров не подключен,
будет звучать только один из
двух стереоканалов.
Прилагаемые и дополнительные
принадлежности
Используйте только рекомендованные для данного
цифрового пианино принадлежности.
Использование нерекомендованных принадлежностей
создает опасность возгорания, поражения электриче-
ским током и получения травмы.
ПРИМЕЧАНИЕ
•
Вы можете получить информацию о приобретаемых
отдельно принадлежностях для данного цифрового
пианино в каталоге CASIO, имеющемся в наличии
в магазине, где вы приобрели инструмент, а также на
веб-сайте CASIO по следующему адресу:
http://www.casio.ru
Разъемы «PHONES»
Стандартный стереофонический штекер
При подключении наушников к любому из разъемов
«PHONES» динамики инструмента отключаются, по-
этому можно играть даже глубокой ночью, не беспокоя
окружающих. Во избежание повреждения слуха при ис-
пользовании наушников не устанавливайте очень высо-
кий уровень громкости.
ПРИМЕЧАНИЕ
•
При подсоединении наушников вставляйте штекер
в разъем «PHONES» до упора. Если штекер вставлен
не до упора, звук может быть слышен только из одно-
го канала наушников.
•
Если штекер используемых вами наушников не под-
ходит к разъемам «PHONES», используйте подходя-
щий переходник, имеющийся в продаже.
•
Если используются наушники, для которых требуется
переходной штекер, то при отсоединении наушников
не оставляйте переходник подключенным к пианино.
В противном случае при игре на инструменте звук не
будет воспроизводиться динамиками.
Подключение аудиоаппаратуры
или усилителя
Вы можете подключить к цифровому пианино аудио-
аппаратуру или усилитель для электромузыкальных
инструментов для воспроизведения вашей игры через
внешние акустические системы, которые обеспечат бо-
лее мощный и четкий звук.
К любому из разъемов «PHONES» цифрового пианино
PIN-штекеры
Разъем «AUX IN» звукового усилителя и т.п.
ПРАВЫЙ (Красный)
ЛЕВЫЙ (Белый)
Стандартный стереофонический штекер
Гитарный усилитель, усилитель для клавишного
музыкального инструмента и т.п.
PIN-штекер (красный)
PIN-штекер (белый)
ВХОД 1
ВХОД 2
Разъемы для PIN-штекеров Стандартные штекеры
