23
AEROTHERM: Руководство по эксплуатации Версия 18/02/2015
8
Для тепловентиляторов AEROTHERM с
подключением к воздуховоду (только с
центробежным вентилятором).
Тепловентиляторы AEROTHERM с
центробежным вентилятором возможно
использовать с воздуховодами на подачу и
распределение воздушного потока и
воздухозабор. Придерживайтесь следующих
рекомендаций при выборе и подключении
воздуховодов:
1) протяженность, форма и количество
отводов воздуховодной системы должны
рассчитываться квалифицированными
инженерами по вентиляции индивидуально
для каждой модели AEROTHERM;
неправильный подбор воздуховодов может
быть причиной понижения мощности,
перегрева тепловентилятора, неспособности
тепловентилятора подать требуемый объем
воздуха в удаленные участки воздуховода;
размеры сечения воздуховодов
рекомендуется брать больше размеров
отверстий воздухозабора и подачи
воздушного потока тепловентилятора; в
любом случае, размеры сечения
воздуховодов не должны быть меньше
размеров отверстий воздухозабора и
подачи воздушного потока; размеры
тепловентиляторов для подключения
воздуховодов приведены в таблице;

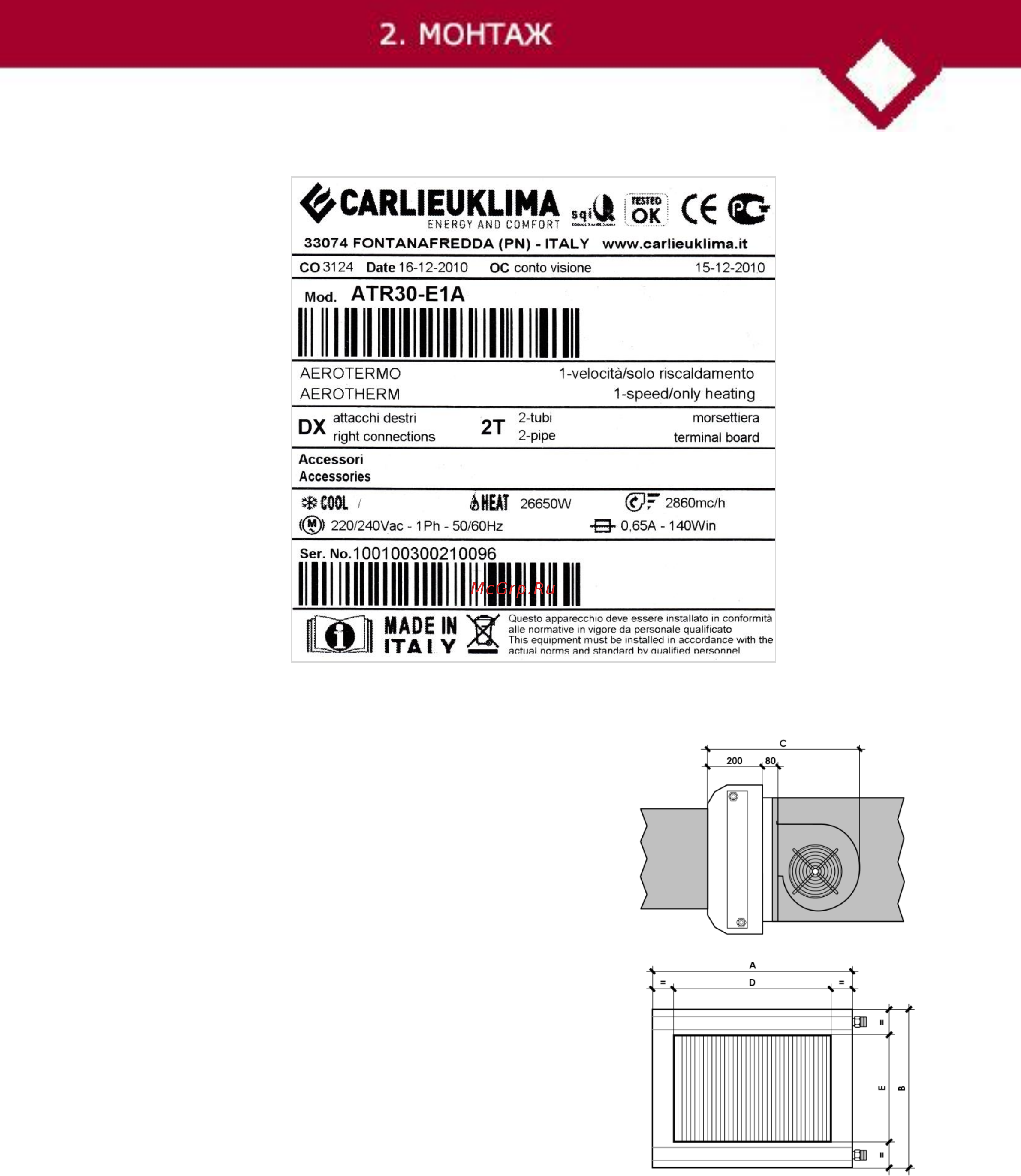

Рисунок 2.4.2
Табличка технических данных на корпусе тепловентилятора (для модели AEROTHERM 30-E1A)
