Модели aerotherm с осевым вентилятором предназначены только для прямой подачи воздуха в помещение модели с центробежным вентилятором предназначены для подключения к системам воздухо водов в дополнение к модельному ряду представленному в таблице 1 по запросу доступны модели с паровым теплообменником теплооб менники в стандартной комплектации рассчитаны только на воду 5

Модельный ряд 5

Модельный ряд тепловентиляторов aerotherm представлен в табли це 1 каждая из моделей включает ряд исполнений отличающихся по мощности 5

Обозначение маркировка моделей aerotherm формируется следу ющим образом 5

Конструктивное исполнение 6

Конструктивное исполнение моделей aerotherm представлено на ри сунке 1 6

На рисунках 1 и 1 обозначены следующие комплектующие aerotherm 6

Жалюзи с регулируемым углом наклона 8

Жалюзи с регулируемым углом наклона из окрашенной стали се рый ral 7004 гармонично сочетающийся с белым цветом корпу са 8

Компактный корпус из листовой оцинкованной стали большого се чения с защитным антикоррозионным эпоксидным покрытием белый ral 9002 в стандартной комплектации другие цвета до ступны по запросу 8

Моделях с водяным теплообменником на охлаждение 8

Термостат минимальной температуры воды опция только в 8

Технические характеристики 8

Технические характеристики модельного ряда aerotherm представле ны в таблицах 1 1 3 в последовательности согласно таблице 1 размеры тепловентиляторов обозначены на рисунках 1 1 8

Рисунок 1 размеры aerotherm e1a 9

Таблица 1 технические характеристики aerotherm e3a 9

Рисунок 1 размеры aerotherm e3a 10

Таблица 1 технические характеристики aerotherm e2cf 10

Рисунок 1 размеры aerotherm e2cf 11

Таблица 1 технические характеристики aerotherm e1e 11

Рисунок 1 размеры aerotherm e1e 12

Таблица 1 технические характеристики aerotherm c3a 12

5 2 30 13

Рисунок 1 размеры aerotherm c3a 13

Таблица 1 технические характеристики aerotherm c3e 13

Рисунок 1 размеры aerotherm c3e 14

Таблица 1 снижение производительности коэффициент производительность статическое давление aerotherm e1a e2cf 14

Таблица 1 снижение производительности коэффициент производительность статическое давление aerotherm e1e 14

Таблица 1 снижение производительности коэффициент производительность статическое давление aerotherm e3a 14

Таблица 1 0 снижение производительности коэффициент производительность статическое давление aerotherm c3a 15

Таблица 1 1 снижение производительности коэффициент производительность статическое давление aerotherm c3e 15

Таблица 1 2 снижение тепловой мощности в зависимости от производительности aerotherm e1a e3a c3a 15

Таблица 1 3 снижение тепловой мощности в зависимости от производительности aerotherm e2cf 15

Все тепловентиляторы aerotherm за исключением модели e2cf предназначены для настенного горизонтальная подача воздушного потока или потолочного вертикальная подача воздушного потока монтажа рисунок 2 2 модель e2cf предназначена только для настенного монтажа ввиду ограничений связанных с отводом конден сата рисунок 2 16

Монтаж 16

Способы монтажа 16

Тепловентиляторы aerotherm с осевым вентилятором e1a e3a e1e e2cf предназначены для прямой подачи воздушного потока в поме щение тепловентиляторы с центробежным вентилятором c3a c3e 16

Выбор места монтажа 17

Правила безопасности при монтаже тепловентилятора 19

Последовательность монтажа 20

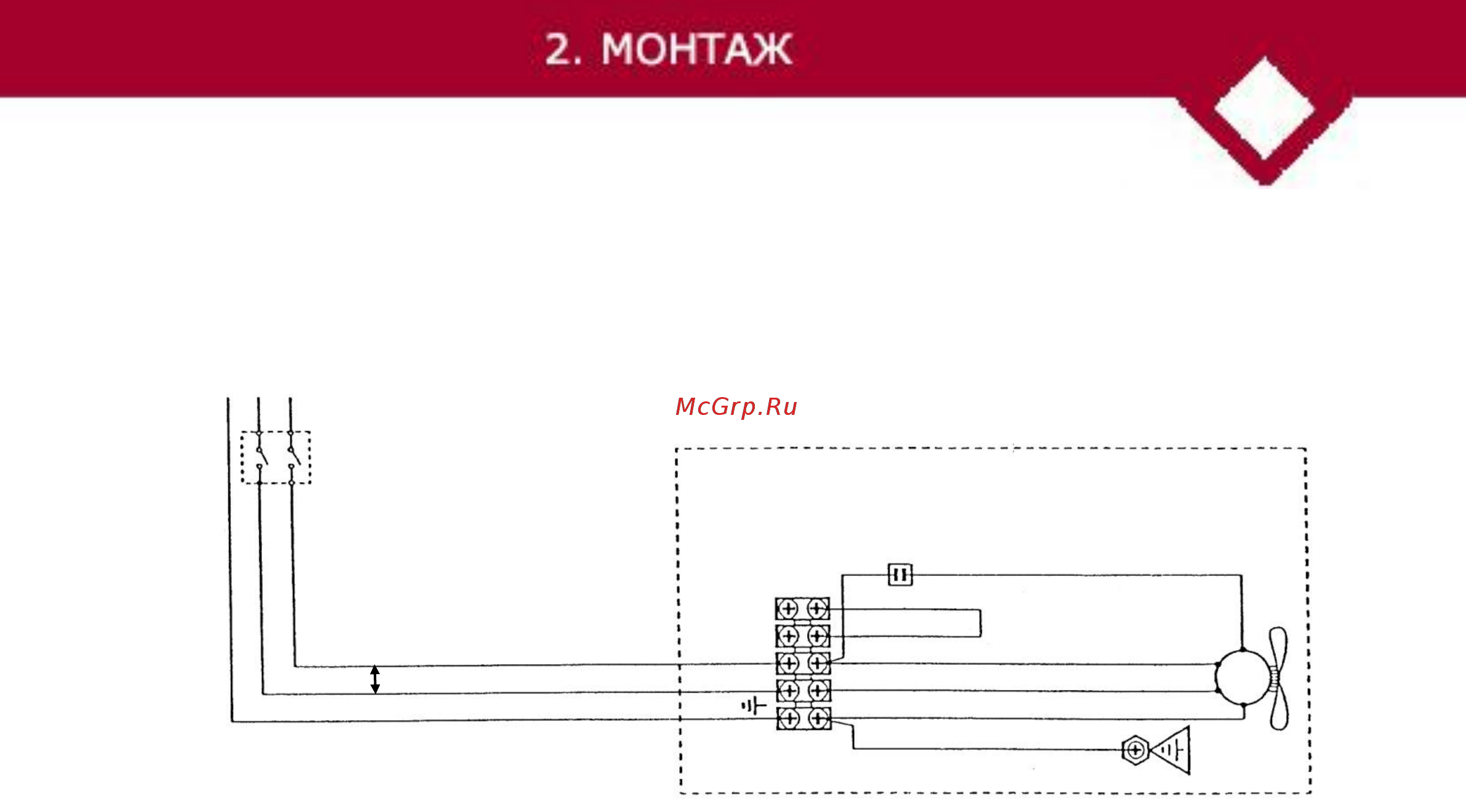

500 в 3 обязательно подводите электрическую проводку к тепловентилятору с помощью 24

Кабель каналов вплоть до места их потая в тепловентиляторе провода не защищенные кабель каналом необходимо защитить от атмосферных воздействий тепловентилятор необходимо подключать к электрической линии через магнитотермиче ский выключатель с зазором между контактами не менее 3 мм магнитотермический вы ключатель подбирается в соответствии с потребляемой мощностью оборудования указа на в техническом паспорте и на табличке технических данных на рисунке 2 представлена табличка технических данных на корпусе тепловентиля тора 24

При выборе электрических проводов для подключения aerotherm руководствуйтесь приведенными ниже рекомендациями 1 материал диаметр сечения и длина проводов должны соответствовать электрической нагрузке тепловентилятора общее падение напряжения на проводе должно составлять не более 3 2 используйте экранированные провода типа h05v k и n07v k рассчитанные на 24

Для предотвращения передачи вибрации от тепловентилятора к воздуховоду 26

Должны иметь одинаковый потенциал 4 отводы центрального воздуховода должны иметь наклон не более 7 26

Допускается смонтировать на корпус 26

Звукоизолированные воздуховоды 3 обеспечьте заземление воздуховода 26

Корпус тепловентилятора и воздуховод 26

Обязательно используйте антивибрационное соединение антивибрационную вставку 26

После выполнения всех описанных выше монтажных работ и перед первым включением тепловентилятора еще раз проверьте корректность монтажа убедитесь в надежности фиксации тепловентилятора на стене колонне или потолке убедитесь в надежности и безопасности выполнения всех электрических соединений включая заземление убедитесь в надежности подключения и фиксации воздуховодов и инспекционных люков убедитесь в отсутствии воздуха в заполненном водой теплообменнике убедитесь в герметичности и надежности подключения гидравлической системы 26

Тепловентилятора с помощью саморезов при необходимости снижения уровня шума рекомендуется использовать 26

Первое включение тепловентилятора 27

Эксплуатация 27

Для моделей aerotherm работающих на отопление охлаждение для предотвращения образования конденсата на корпусе тепловентилятора на теплообменник необходимо подавать воду с ограничением по минимальной температуре в таблице 3 приведены значения минимальной температуры без образования конденсата на корпусе тепловентилятора для различных условий температуры и влажности воздуха в помещении при работе тепловентилятора на минимальной скорости 28

Конденсат может образовываться на корпусе тепловентилятора даже при соблюдении минимальной температуры воды это происходит когда при достижении заданной температуры в помещении вентилятор останавливается но вода продолжает непрерывно циркулировать по теплообменнику для решения данной проблемы настройте систему таким образом чтобы циркуляция воды по теплообменнику прерывалась при отключении вентилятора с помощью 2 или 3 ходовых клапанов синхронизации вентилятора с циркуляционным насосом и чиллером и т д либо покройте тепловентилятор теплоизоляцией 28

Ограничения при эксплуатации всех моделей тепловентиляторов aerotherm представлены в таблице 3 28

Эксплуатационные ограничения 28

Правила безопасности при эксплуатации тепловентилятора 29

Правила сервисного обслуживания 30

Сервисное обслуживание 30

Для обнаружения причин и способов устранения неисправностей теп ловентиляторов aerotherm используйте таблицу 4 32

Устранение неисправностей 32

Консервация и утилизация 34

Аксессуары 35

Рядные клеммы и пульты управления 35

Кронштейны жалюзи и защитные решетки 36

Настенные пульты управления 36

Рисунок 5 настенные пульты управления 36

Рисунок 5 рядные клеммы 36

Рядные клеммы 36

Таблица 5 характеристики рядных клемм и настенных щитов управления 36

Aerotherm руководство по эксплуатации версия 18 02 2015 37

В стандартную комплектацию тепловентиляторов aerotherm входят жалюзи с регулируемым углом наклона в случае вертикального потолочного монтажа тепловентилятора выпрямите жалюзи таким образом чтобы они были направлены вертикально вниз представленные ниже аксессуары рисунок 5 и таблица 5 по ставляются по запросу в поставке все аксессуары поставляются уже смонтированными на тепловентиляторах кроме кронштейнов 37

Официальный дилер ооо янгаз 8 8452 250 880 info yangaz ru http карлиуклима рф 37

Рисунок 5 кронштейны и решетки 37

Таблица 5 кронштейны и решетки 38

Пленумы жалюзи и фильтры 39

230 3 400 4 5 400 40

230 4 5 230 40

5 230 9 230 9 400 13 5 400 40

Aerotherm руководство по эксплуатации версия 18 02 2015 40

Модели с водяным теплообменником 10 20 30 40 50 60 70 80 90 100 40

Модели с электрическим нагревом 40

Официальный дилер ооо янгаз 8 8452 250 880 info yangaz ru http карлиуклима рф 40

Совместимые версии h мм 440 540 640 540 640 40

Гидравлические комплекты 41

Комплекты гидравлической балансировки поставляются по запросу для тепловентиляторов aerotherm с водяным теплообменником каждый комплект включает клапан и комплектующие необходимые для его монтажа отводы переходники герметизирующие прокладки электри ческие соединения и т д комплект поставляется смонтированным на тепловентиляторе или может поставляться отдельно по запросу 41

Рисунок 5 гидравлические комплекты 41

Таблица 5 диаметр гидравлических соединений теплообменника 41

Адаптер 230 24 в и система управления датчики карты интерфейса и т д не входят в комплекта цию клапаны совместимы с наиболее распространенными системами управления johnson controls honeywell siemens и др локальный пульт cr 11 предназначен для управления клапанами с элек тротермическим и астатическим актуатором для управления клапанами с модуляцией предназначен пульт cr 12 информация по запросу 42

Комплект для гидравлической балансировки 42

Таблица 5 гидравлические комплекты 42

Ходовые клапаны 42

Офциальный дилер carlieuklima 44
