Русский
Примечание:
·
Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
·
Когда используется Низкочастотный динамик 70 Вт (2 Ω), будьте уверены,
что соединили с Фиолетовым и Фиолетово/Черным проводами данного
устройства. Ничего не соединяйте с Зеленым и Зелено/Черным проводами.

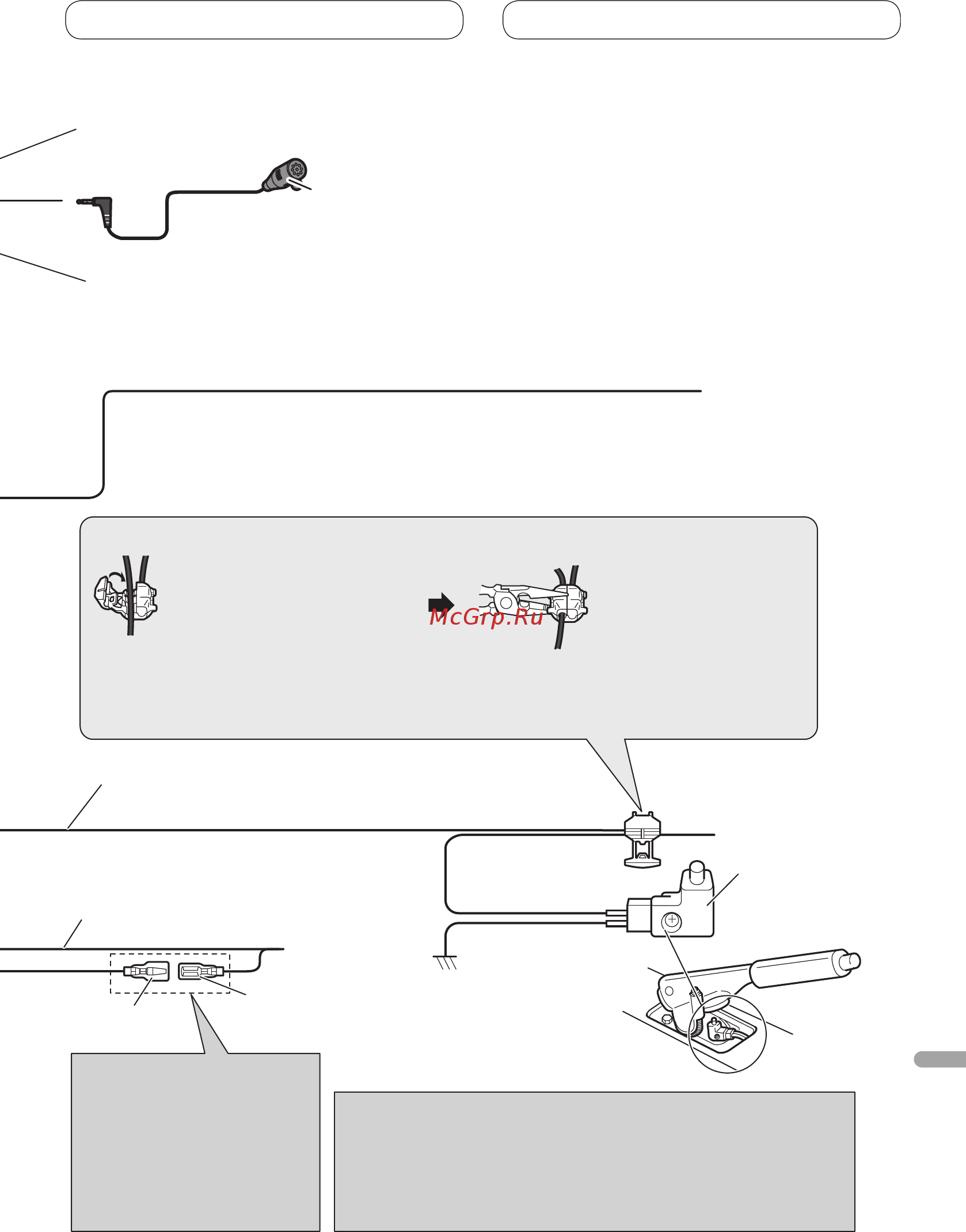

Способ подключения
1. Зажмите провод.
2. Плотно обожмите
острогубцами.
Желтый/черный
Если Вы используете оборудование с функцией Приглушения
звука, подключите подводящий провод к проводу Audio Mute
на той части оборудования. Если нет, то держите провод Audio
Mute свободным от любых подключений.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме реле управления
автомобильной антенны (макс. 300 мА 12 В пост. ток).
Расположение штырей ISO
разъема может быть
различным в зависимости от
типа автомобиля. Соедините 5*
и 6* когда штырь 5 это штырь
типа управления антенны. В
других типах автомобилей
никогда не соединяйте 5* и 6*.
Синий/белый (5*)
4 м
Микрофон
(только MVH-8200BT)
Дистанционный монтажный вход
Адаптер жестко смонтированного
дистанционного управления может
быть подключен (продается отдельно).
Вход микрофона
(только MVH-8200BT)
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля.
За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.
Сторона заземления
Сторона электропитания
Переключатель
стояночного
тормоза
Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.
Подключение устройств
5
