Сетевой видеорегистратор - краткое руководство пользователя
8
DS-7100NI-Q1/P/M серия

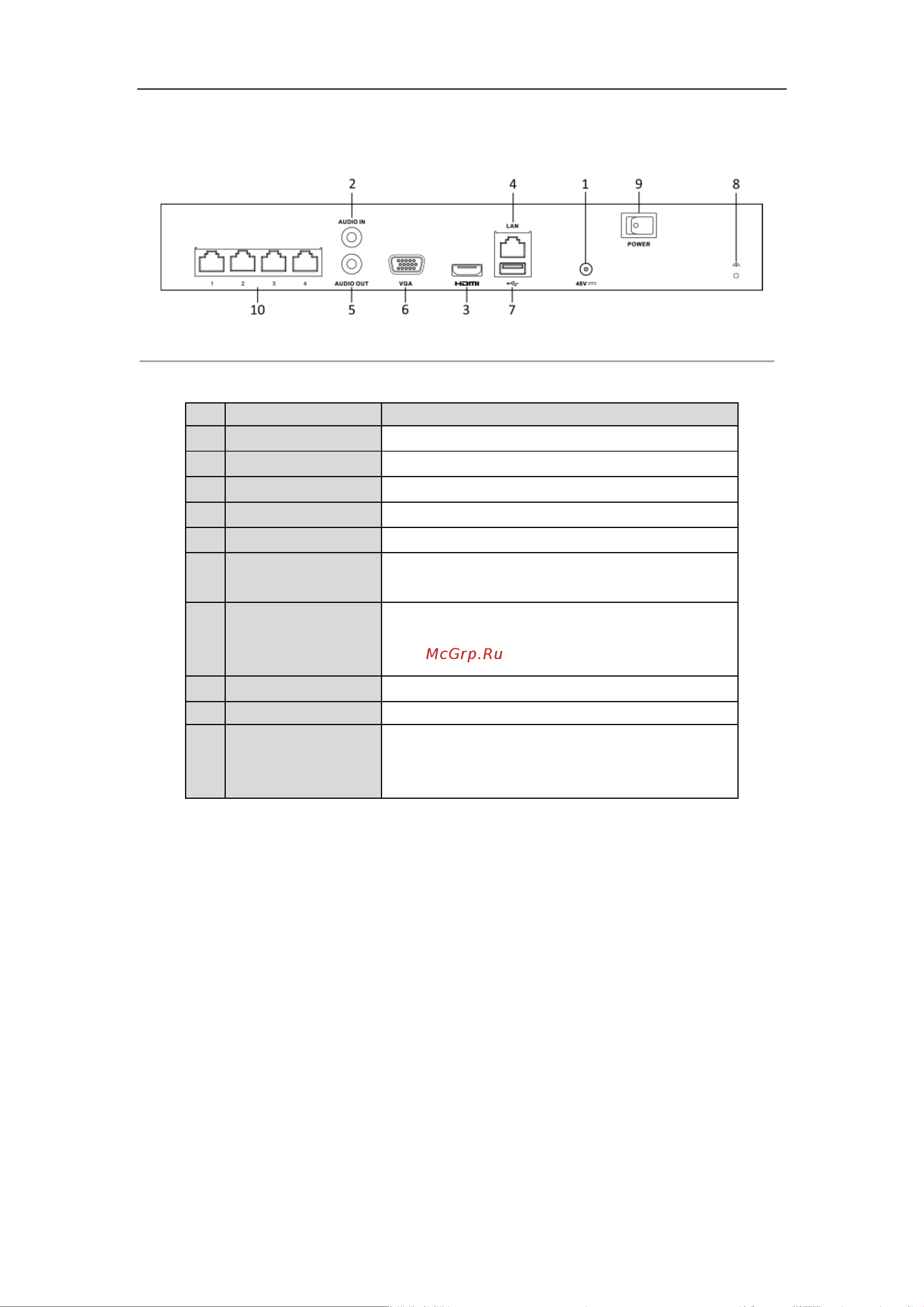

Рисунок 1.3 Задняя панель
Таблица 1.3 Описание интерфейсов
№
Интерфейс
Описание
1
Питание
12В DC источник питания
2
Разъем AUDIO IN
RCA разъем для аудиовхода
3
HDMI интерфейс HDMI видеовыход
4
Сетевой интерфейс 10 /100 Мбит/с Ethernet интерфейс
5
Разъем AUDIO OUT
RCA разъем для аудиовыхода.
6
Разъем VGA
DB9 разъем для VGA выхода. Отображение видео
и меню
7
USB интерфейс
Универсальная последовательная шина (USB) —
порт для дополнительных устройств, таких как USB
мышь, USB жёсткий диск (HDD).
8
Заземление NVR должен быть заземлён во время работы.
9
Выключатель
Включение / выключение устройства.
10
Сетевой интерфейс
с функцией PoE
Сетевой интерфейс для камер с функцией
передачи питания по Ethernet кабелю.
4 интерфейса для 4Р модели и 8 для 8Р.
